YN 560-IV
Vielen Dank für den Erwerb dieses Produktes bei Fotichaestli.ch. Dieses Handbuch
zum Yongnuo YN-560 IV wird Ihnen exklusiv von Fotichaestli.ch in deutscher
Sprache zur Verfügung gestellt, damit Sie das Produkt optimal nutzen können. Bitte
lesen Sie es aufmerksam durch und bewahren Sie es am besten stets griffbereit auf.
Diese Gebrauchsanweisung ist primär für die Kunden vom Fotichaestli bestimmt. Sie
kann aber gerne geteilt und ins Netz gestellt werden. Wir bitten unsere Mitbewerber
um Respekt vor unserer Arbeit und darum, diese Gebrauchsanweisung nicht als ihre
eigene Arbeit und Dienstleistung auszugeben. Falls Sie diese Anleitung kommerziell
nutzen möchte, bitte mit uns
Kontakt
aufnehmen.
Weitere Produkte von Yongnuo finden Sie bei uns im
Fotichaestli.ch
Wir empfehlen die Verwendung von
Eneloop
Batterien mit diesen Blitzen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Yongnuo YN-560 IV
Inhaltszusammenfassung für Yongnuo YN-560 IV
- Seite 1 YN 560-IV Vielen Dank für den Erwerb dieses Produktes bei Fotichaestli.ch. Dieses Handbuch zum Yongnuo YN-560 IV wird Ihnen exklusiv von Fotichaestli.ch in deutscher Sprache zur Verfügung gestellt, damit Sie das Produkt optimal nutzen können. Bitte lesen Sie es aufmerksam durch und bewahren Sie es am besten stets griffbereit auf.
-
Seite 2: Sicherheitshinweise
• Systemblitz mit weitreichender 2,4GHz Funkübertragung für Entfernungen bis zu 100m (in Abhängigkeit örtlicher Begebenheiten) • Kompatibilität zu den Funksendern RF-603 und RF-602 von Yongnuo (16 Kanäle). In Verbindung mit einem weiteren Blitz vom Typ YN560IV oder dem Sender YN560-TX können auch Parameter wie Leistungseinstellung und Zoom ferngesteuert werden. - Seite 3 • Automatische Speicherung sämtlicher Einstellungen - auch nach einem Batteriewechsel. • Standfuss aus Metall im Lieferumfang enthalten Schnellstartanleitung Wir können verstehen, wenn Sie ungeduldig sind und Ihren neuen Blitz sofort ausprobieren möchten. Nehmen Sie sich dennoch bitte die Zeit, folgende Hinweise zu lesen. 1.

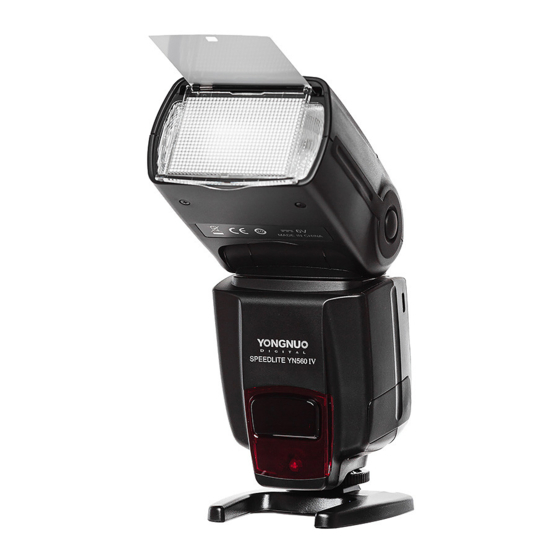

- Seite 4 Ihr Blitz im Detail 1. Reflektor-Karte 2. Weitwinkel-Diffusor 3. Blitzkopf 4. Anschluss für externes Batterie- Pack 5. PC-Port Anschluss 6. Abdeckung 7. Verriegelung 8. Blitzfuss 9. Funkempfänger 10. Batteriefachdeckel 11. IR-Sensor 12. SLAVE-Modus Anzeige 13. Lautsprecher 14. Kontakt-Pin...
- Seite 5 15. LC-Bildschirm 16. ZOOM-Taste - wechselt zwischen den Einstellungen 24, 28, 35, 50, 70, 80 und 105mm 17. Auslösemodus-Auswahl : Blitzschuh, TX, RX oder S1/S2 (optisch) 18. Ein/Aus Schalter - muss jeweils 2 Sekunden gedrückt gehalten werden 19. Steuerkreuz - dient zur Parameteränderung. Einige Parameter sind per OK zu bestätigen.
- Seite 6 Inbetriebnahme Einlegen der Batterien Öffnen Sie das Batteriefach, indem Sie den Deckel nach unten schieben. Legen Sie 4 passende Batterien gemäss der Piktogramme auf dem Gehäuse ein und achten Sie dabei auf die richtige Polung. Schliessen Sie das Batteriefach, indem Sie den Deckel zuklappen und nach oben schieben.
- Seite 7 Hintergrundbeleuchtung / Akustische Signale Mit einem kurzen Druck auf diese Taste schalten Sie die Hintergrundbeleuchtung des LC- Bildschirms ein. Ein langer Druck (über 2 Sekunden) deaktiviert bzw. reaktiviert den eingebauten Lautsprecher. Steuerkreuz Nutzen Sie das zentral gelegene Steuerkreuz um je nach Betriebsmodus Parameter wie Blitzleistung, die Anzahl der Blitze im MULTI Modus, deren Frequenz, erweiterte Parameter, Kanal- und Gruppenwahl vorzunehmen.
-
Seite 8: Ein-/Ausschalten Des Blitzes
Blitz als RX SLAVE GR A Blitz ist als SLAVE Blitz in Gruppe A definiert GR B Blitz ist als SLAVE Blitz in Gruppe B definiert GR C Blitz ist als SLAVE Blitz in Gruppe C definiert GR D Blitz ist als SLAVE Blitz in Gruppe D definiert GR E Blitz ist als SLAVE Blitz in Gruppe E definiert Hinweistöne und ihre Bedeutung... - Seite 9 Frequenz. Die Blitzstärke ist regelbar zwischen 1/128 und 1/4, die Anzahl sowie Frequenz zwischen 1 und 100 Blitzen bzw. Hz. Sie rufen die einzelnen Werte jeweils durch drücken der Taste OK auf (der verstellbare Wert blinkt daraufhin). Sie ändern die Werte über die Tasten RECHTS/LINKS und bestätigen die Eingabe jeweils mit OK.
- Seite 10 Sonderfunktionen. Es werden 16 Kanäle unterstützt. Dabei ist darauf zu achten, dass Sender und Blitz auf den gleichen Kanal eingestellt sind. S1/S2 Slave-Modus Bei diesen beiden Modi kann Ihr Blitz optisch über den Auslöseblitz eines weiteren Blitzes entfesselt - also Kabellos - ausgelöst werden. Eingebaute Aufklappblitze moderner Kameras bieten zum Beispiel einen solchen Modus.
-
Seite 11: Überhitzungsschutz
Wiederholt kurze Töne: Batterien sind zu schwach und müssen ausgewechselt werden. 1 langer Ton: Blitz ist geladen und wieder einsatzbereit. PC-Port Anschluss Ihr Yongnuo Blitz verfügt über einen so genannten PC-Port Anschluss. Sie können diesen mit einem optionalen Kabel mit der Kamera oder einem kabellosen Blitzempfänger verbinden. -
Seite 13: Speicherung Der Einstellungen
Batteriewechsel erhalten. Drahtloses Auslösen Ihr Yongnuo Blitz bietet neben der optischen Auslösung über die Modi S1 und S2 auch die Möglichkeit, über kompatible Funksender wie die Modelle RF-602 und RF-603 sowie 560-TX ausgelöst zu werden. Letzteres ist allgemein empfehlenswert, da hierbei eine grössere Wegstrecke überbrückt werden kann und keine zwingende Sichtlinie zwischen optischem... -
Seite 14: Serienbild-Auslösung
Kompatible externe Batterie-Packs wie die Yongnuo-Modelle SF-18C oder SF-17C können an den entsprechenden Anschluss am Blitz angeschlossen werden und die Ladezeit des Blitzes deutlich verkürzen. Es ist allerdings darauf zu achten, dass der Blitz aufgrund dieser schnelleren Nachladezeit nicht zu stark beansprucht wird wird, da er innerhalb kurzer Zeit mehrfach auslösen kann. - Seite 15 Hier definieren Sie die Zeitspanne, nach der die Hintergrundbeleuchtung des LC-Bildschirms automatisch abschaltet. Wählen Sie zwischen 7/15/30 Sekunden. Schaltet den eingebauten Lautsprecher und damit die Hinweistöne ein bzw. aus. I nc 0.3: Feineinst. der Belichtungskompensation in 0.3ev Schritten I nc 0.5: Feineinst. der Belichtungskompensation in 0.5ev Schritten I nc on: Feineinst.
-
Seite 16: Wände Und Decken Als Reflektor Nutzen
Wände und Decken als Reflektor nutzen Diese indirekte Blitztechnik zeichnet sich durch sehr gleichmässiges Licht ohne harte Schatten aus, da die Fläche der Lichtquelle erheblich vergrössert wird. Richten Sie den Blitz nicht direkt auf das Objekt, sondern gegen eine niedrige Zimmerdecke oder eine nahe stehende helle Wand. -
Seite 17: Technische Angaben
Technische Angaben Platinenart: IGBT Leitzahl: 58 bei ISO 100, 105mm Blitzmodi: M, Multi Auslösemodi: Blitzschuh, S1, S2, RX, TX Zoombereich: 24-105mm Vertikale Ausrichtung: -7~90° Horizontale Ausrichtung: 0-270° Stromversorgung: 4xAA Batterien (Alkaline oder NiMH Akkus) Auslösungen mit einer Batterieladung: 100~1'500 (AA Alkaline Batterien) Ladezyklus: 3 Sekunden (AA Alkaline Batterien) Farbtemperatur: 5'600k Abbrennzeit: 1/200~1/20'000 Sekunde...
