YONGNUO SPEEDLITE YN468 II
I. Sicherheitshinweise:
- Um Feuer oder elektrische Schläge zu vermeiden, setzen Sie dieses Produkt weder Regen
noch Feuchtigkeit aus.
- Blitzen Sie bei einer hohen Belichtung nicht kontinuierlich über 15 Mal.
- Um einen Kurzschluss zu vermeiden, achten Sie darauf, dass die Batterien sicher
und gemäß der örtlichen Sicherheitsbestimmungen verpackt wurden.
- Bitte sorgen Sie dafür, dass Batterien und andere verschluckbare Teile des Blitzapparats
nicht in die Nähe von Kindern geraten. Sollte ein Kind doch etwas verschluckt haben,
suchen Sie bitte umgehend einen Arzt auf.
- Um einen mögliche Beschädigung der Augen zu vermeiden, verwenden Sie den Blitz nicht
in geringer Entfernung von den Augen.
- Um mögliche Sicherheitsunfälle zu vermeiden, verwenden Sie den Blitz nicht bei
Kleinkindern und Personen mit gesundheitlicher Beeinträchtigung.
Nehmen Sie bitte die Batterien im Falle von mindestens einer der folgenden Szenarien
heraus:
● Der Artikel wurde fallen gelassen und der innere Teil des Produktes liegt offen.
● Das Produkt gibt einen merkwürdigen Geruch ab, raucht oder erhitzt übermäßig. Bitte
entfernen Sie die Batterien in diesem Fall nicht, bei hoher Stromspannung besteht die
Gefahr eines Elektroschocks.

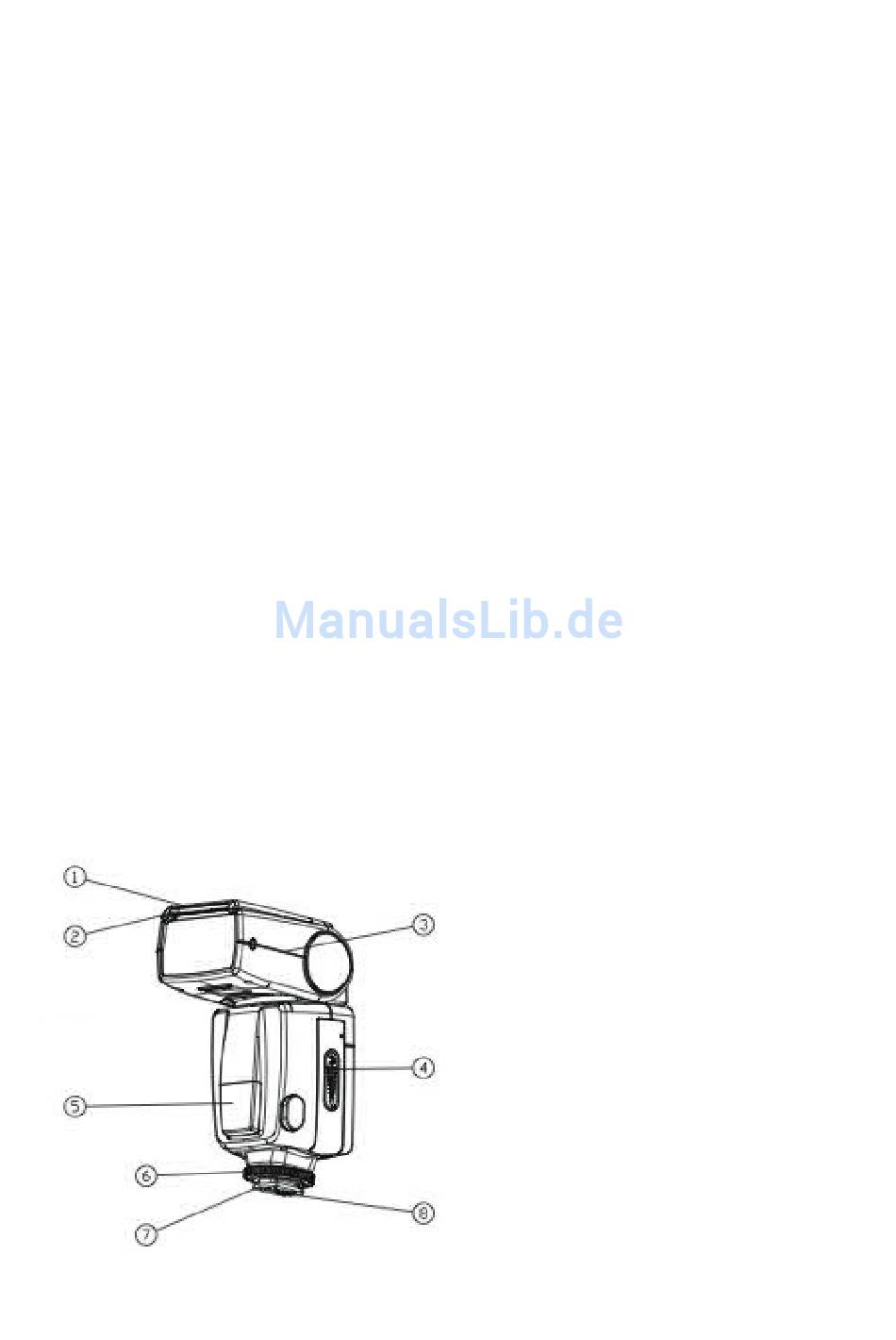

II. Bezeichnungen:
Seite: 1/12 www.FOTO-ABC.de
Gebrauchsanweisung
01. Reflektorscheibe
02. Weitwinkeldiffusor
03. Blitzlichtkopf
04. Batteriefachabdeckung
05. AF LED und optischer
Sensor
06. Feststellring
07. Blitzfuß
08. Blitzfuß-Kontaktpunkt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Yongnuo YN468 II

Inhaltszusammenfassung für Yongnuo YN468 II

  • Seite 1 YONGNUO SPEEDLITE YN468 II Gebrauchsanweisung I. Sicherheitshinweise: - Um Feuer oder elektrische Schläge zu vermeiden, setzen Sie dieses Produkt weder Regen noch Feuchtigkeit aus. - Blitzen Sie bei einer hohen Belichtung nicht kontinuierlich über 15 Mal. - Um einen Kurzschluss zu vermeiden, achten Sie darauf, dass die Batterien sicher und gemäß...

  • Seite 2: Beschreibung Der Lcd- Anzeige

    09. LCD-Monitor 10. +/- Tasten 11. Ein-/Aus-Schalter 12. Modus-Schalter 13. PC-Anschluss 14. Ladeanzeige 15. Testschalter Beschreibung der LCD- Anzeige 16. Modus Anzeige 17. Belichtung-/ EV-Anzeige 18. AF LED Wechsel-Anzeige 19. ISO Anzeige ( für die Nikon-Version) 20. Blendenanzeige 21. Belichtung Fein / Frequenzanzeige 22.

  • Seite 3: Installation

    III. Installation 1. Einlegen der Batterien ● Öffnen des Batteriefachs: Schieben Sie den Batteriedeckel in die Richtung des Pfeils. ● Einlegen der Batterien: Legen Sie die Batterien so ein, wie es die +/- Markierungen im Batteriefach anzeigen ● Schließen des Batteriefachs Schieben Sie den Batteriedeckel in Richtung des Pfeils.

  • Seite 4: Bedienungselemente

    IV. Grundlagen 1.Bedienungselemente Komponente Einsatz [EIN/AUS]-Schalter Halten Sie den Power-Knopf 2 Sekunden gedrückt, um den Blitz ein- oder auszuschalten. Es wird empfohlen, die Batterien herauszunehmen, nachdem der Blitz ausgeschaltet wurde. [MODUS]-Schalter Der Modus des Speedlite wechselt bei jedem Tastendruck zwischen TTL/M/Multi/S1/S2 Test-Schalter Drücken Sie diesen Knopf, und der Blitz wird eine Testbelichtung...

  • Seite 5: An- Und Ausschalten

    2. An- und Ausschalten Drehen Sie den Drehknopf im Uhrzeigersinn, um den Blitz einzuschalten; gleichzeitig wird der Blitz in den TTL Modus gesetzt. Die Ladeanzeige leuchtet grün und wird einige Sekunden später rot leuchten, nachdem der Ladevorgang abgeschlossen wurde. Dies zeigt an, dass der Blitz einsatzbereit ist.
  • Seite 6 6. S1/S2 Modus Drücken Sie den [Modus Schalter] und der Blitz wird in den S1/S2 Modus wechseln. Der S1 sowie der S2 Modus sind für Zweit-Blitze (Slave Blitze) geeignet, um viele Lichteffekte zu kreieren. Sie werden für eine manuelle Blitzumgebung, beziehungsweise für eine TTL Blitzumgebung verwendet.

  • Seite 7: Überhitzungsschutz

    10. Überhitzungsschutz Wenn der Blitz zu häufig ausgelöst wurde, wird der Überhitzungsschutz aktiviert. Die roten und grünen Lichter der Ladeanzeige blinken abwechselnd, und der Blitz wird gesperrt. In diesem Fall warten Sie bitte ca. 3 Minuten bevor Sie fortfahren und brechen Sie erst dann den Überhitzungsschutz ab.

  • Seite 8: Belichtungskorrektur(Feb)

    ● Bitte testen Sie, bevor Sie den Blitz positionieren, ob im S1/S2 Modus korrekt synchronisiert werden kann. ● Bitte stellen Sie keine Hindernisse zwischen den Hauptblitz und die Slave-Blitze. Das Hindernis wird die optischen Signale blockieren. ● Im Funkblitzmodus (S1 oder S2) wird der Blitz nach 30 Minuten inaktivität automatisch in den Energiesparmodus gesetzt,, wenn Sie den Modus der optischen Blitzkontrolle verwenden.

  • Seite 9: Belichtungskorrektur Des Blitzes

    6. AF LED Funktion Wenn es bei Motiv oder Umgebung an ausreichendem Licht mangelt, kann die Kamera keine präzise Fokussierung durchführen. Das Blitzlicht kann unter diesen Umständen AF (Autofokus) Licht abgeben, um die Kamerafokussierung zu unterstützen. 7. Belichtungskorrektur des Blitzes Sie können die Belichtungskorrektur der Kamera verwenden, um die Belichtung des Blitzes zu korrigieren, damit Ihre Aufnahmeaufnahmeergebnisse besser mit Ihrer Umgebung abgeglichen werden.

  • Seite 10: Technische Daten

    HINWEIS: Wenn dieses Produkt mit einer iTTL/ETTL inkompatiblen Kamera verwendet wird, sind die Funktionen 2,3,4,5,6 und 7 nicht verfügbar. VI. Technische Daten Leitzahl Schaltungsaufbau Bipolartransistor mit isolierter Gate-Elektrode (IGBT) Blitz Modi TTL, M, MULTI, S1, S2 Zoombereich 24, 28, 35, 50, 70, 80, 105mm Vertikale Drehungswinkel -7~90 Grad Horizontale Drehungswinkel...

  • Seite 11: Unter- Oder Überbelichtung Des Fotos

    1. Das AF LED ist nicht an? Prüfen Sie, ob diese Kamera eine Blitzlichtunterstützung benötigt oder ob sie diese Funktion unterstützt. Einige Kameras setzten voraus, dass die Fokuspunkte im Zentrum liegen, sich das Fokussystem nach AF-S richtet und eine dunkle Umgebung benötigt wird.
  • Seite 12 -Der ST-E2 wird als Blitzregler verwendet. Das YONGNUO Logo in dieser Bedienungsanleitung beinhaltet die registrierte Marke und die Marke von Shenzhen Yongnuo Photography Equipment Co., Ltd in China und/oder anderen Ländern/Regionen. Alle anderen Marken sind Eigentum der jeweiligen Besitzer. Shenzhen Yong Nuo Photographc Equipment Co., Ltd Adresse: 2-A511 Saige Science &...
