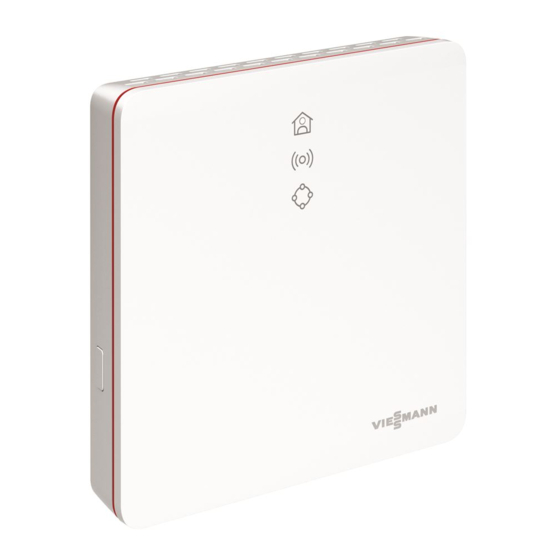

Viessmann VITOCONNECT OPTO2 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für VITOCONNECT OPTO2:
- Bedienungsanleitung (36 Seiten) ,
- Planungsanleitung (9 Seiten)
Verwandte Anleitungen für Viessmann VITOCONNECT OPTO2
Inhaltszusammenfassung für Viessmann VITOCONNECT OPTO2

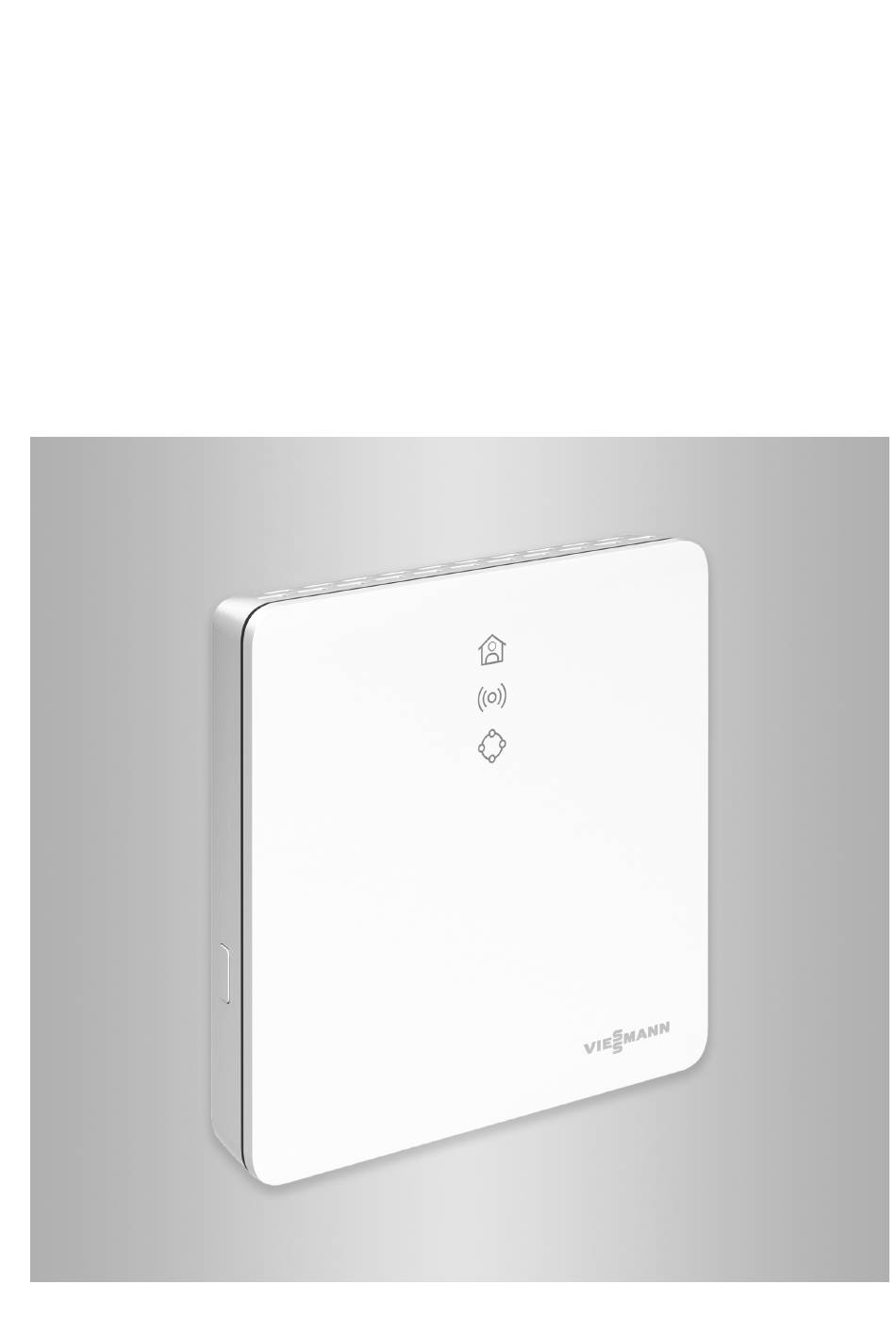

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Vitoconnect Typ OPTO2 Typ OT2 Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Heizungsanlagen über das Internet, für folgende Bedieneroberflächen: ViCare App ■ ■ Vitoguide VITOCONNECT Bitte aufbewahren! 5802014 DE 5/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sie ein beschädigtes Gerät nicht in Betrieb. – Dämpfen Direkter Sonneneinstrahlung – Anderer direkter Wärmestrahlung – Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile Gefahr oder von Viessmann freigegebene Einzelteile verwen- Bei Anschluss ungeeigneter Netzteile besteht den. Brandgefahr. Nur mitgeliefertes Netzteil anschließen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1. Sicherheit und Haftung Betriebssicherheit .................. Haftung ....................2. Zuerst informieren Entsorgung der Verpackung ..............Symbole ....................Fachkraft ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Ersatzteillisten ..................■ Datenverbindungen mit Vitoconnect, Typ OPTO2 ......■ Datenverbindungen mit Vitoconnect, Typ OT2 ........■... - Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 8. Instandhaltung Software-Update ..................26 Wartung ....................26 Reinigung ....................26 9. Technische Daten ........................ 27 10. Anhang Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage . 28 Zertifizierung ........................ 29 12. Stichwortverzeichnis ........................ 30...
-
Seite 5: Sicherheit Und Haftung
Es besteht keine Haftung für entgangenen Gewinn, Es gelten die Allgemeinen Verkaufsbedingungen von ausgebliebene Einsparungen, mittelbare oder unmittel- Viessmann, die in der jeweils aktuellen Viessmann bare andere Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. Vitoconnect, des Viessmann Servers oder der Soft- Für die Nutzung von ViCare oder Vitoguide gelten die... -
Seite 6: Zuerst Informieren
Zuerst informieren Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Verbindung mit den elektronischen Rege- hierfür festgelegten Komponenten einzusetzen (z. B. lungen und Steuerungen der hierfür unterstützten Steckernetzteile). Viessmann Wärme- und Stromerzeuger zu installieren und zu betreiben. Hinweis Die Geräte sind ausschließlich für den häuslichen oder Vitoconnect Produkte sind ausschließlich für den haushaltsähnlichen Gebrauch vorgesehen, d. -
Seite 8: Datenverbindungen Mit Vitoconnect, Typ Opto2
Mobilfunknetz Vitoconnect, Typ OPTO2 oder WLAN WLAN-Verbindung WLAN-Router (bauseits) Smartphone Sichere Internetverbindung zum Viessmann Ser- Datenverbindungen mit Vitoconnect, Typ OT2 Nur in Verbindung mit Wärmeerzeugern mit Open- Therm-Schnittstelle Abb. 2 Wärmeerzeuger mit Regelung Sichere Internetverbindung zum Viessmann Ser- Verbindungsleitung Open Therm... -
Seite 9: Bedienung Über App
App fernbedienen. im App Store und Google Play Store. Vitoguide Nur für den Fachbetrieb Ihre Heizungsanlage kann durch Ihren Fachbetrieb Weitere Informationen: Siehe fernüberwacht werden. Dafür benötigt Ihr Fachbetrieb www.viessmann.com/vitoguide oder im App Store eine Servicefreigabe. und Google Play Store. -
Seite 10: Montagevorbereitung
WLAN-Router mit aktiviertem WLAN. Der WLAN- Router muss durch ein ausreichend sicheres WPA2- Unabhängig vom Bediengerät ist für den Betrieb einer Passwort geschützt sein. Keine unverschlüsselten Vitoconnect ein gültiges Benutzerkonto am Viessmann Verbindungen der Vitoconnect zum WLAN-Router Server erforderlich. Die Registrierung hierfür erfolgt verwenden. -
Seite 11: Vitotrol 100, Typ Ot1
Montagevorbereitung Montageort (Fortsetzung) Vitotrol 100, Typ OT1 Montageart: Wandmontage Nicht in unmittelbarer Nähe von Fenstern und Türen ■ Im Hauptwohnraum an einer Innenwand, ca. 1,5 m Nicht über Heizkörpern ■ ■ vom Fußboden ■ Nicht in Regalen, Nischen usw. ■ Der Montageort muss trocken und frostfrei sein. -
Seite 12: Montageablauf
Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Arbeitsschritte Verantwortlicher Seite Typ OPTO2 Typ OT2 Montage Systemvoraussetzungen prüfen. Heizungsfachbetrieb IT-Fachkraft Leitungen einführen. Heizungsfachbetrieb — Anlagenbetreiber Wandhalterung für Vitoconnect montieren. Heizungsfachbetrieb Anlagenbetreiber Wandhalterung Vitotrol 100 montieren. Heizungsfachbetrieb — Anlagenbetreiber Vitoconnect mit Wärmeerzeuger verbinden. Heizungsfachbetrieb —... -
Seite 13: Wandhalterung Montieren
Montageablauf Wandhalterung montieren Vitoconnect, Typ OPTO2 und Typ OT2 Abb. 3... -
Seite 14: Montageablauf
Montageablauf Wandhalterung montieren (Fortsetzung) Vitotrol 100, Typ OT1 Nur in Verbindung mit Vitoconnect, Typ OT2 Abb. 4 Leitungen einführen Nur in Verbindung mit Vitoconnect, Typ OT2 Abb. 5... -
Seite 15: Vitoconnect, Typ Opto2 An Wärmeerzeuger Anschließen
Montageablauf Vitoconnect, Typ OPTO2 an Wärmeerzeuger anschließen 1. Stecken Sie den USB-Stecker der Verbindungslei- tung Optolink/USB in den Anschluss der Vito- connect. Abb. 6 2. Verbinden Sie den Optolink-Stecker der Verbin- dungsleitung Optolink/USB mit der Optolink- Schnittstelle an der Regelung des Wärmeer- zeugers. -
Seite 16: Vitoconnect, Typ Ot2 An Vitotrol 100 Anschließen
Montageablauf Vitoconnect, Typ OT2 anschließen (Fortsetzung) Vitoconnect, Typ OT2 an Vitotrol 100 anschließen Abb. 9 Gerät schließen und in Wandhalterung einsetzen Vitoconnect Abb. 10... -
Seite 17: Vitotrol 100, Typ Ot1
Montageablauf Gerät schließen und in Wandhalterung einsetzen (Fortsetzung) Vitotrol 100, Typ OT1 Nur in Verbindung mit Vitoconnect, Typ OT2 8. 1. Abb. 11 Netzanschluss Vitoconnect Die fest installierte Schuko-Steckdose für das Stecker- netzteil muss sich in der Nähe des Geräts befinden und frei zugänglich sein. -
Seite 18: Inbetriebnahme
Inbetriebnahme Anzeige- und Bedienelemente Abb. 13 Bedientaster Reset-Taster LED zeigt den aktuellen Betriebszustand. LED zeigt Zustand der Kommunikation mit dem WLAN-Server und dem Viessmann Server. LED zeigt System-Funktionen und Kommunikation zum Wärmeerzeuger (Neustart, Update, Fehler). = Betätigungsbereich des Bedientasters... -
Seite 19: Bedeutung Der Anzeigen
Erfolgreicher Verbindungsaufbau Vitoconnect zum Wärmeerzeuger und zum Viessmann Server. Nur in Verbindung mit Vitoconnect, Typ OT2 Pulsiert weiß. „Komfortbetrieb“ ist eingeschaltet. Kommunikation mit dem WLAN und dem Viessmann Server – Blinkt grün. Verbindungsaufbau Vitoconnect zum Viessmann Server Leuchtet grün. Vitoconnect startet. -
Seite 20: Benutzer Registrieren Und Heizungsanlage Einrichten
Inbetriebnahme Benutzer registrieren und Heizungsanlage einrichten 1. Laden Sie die ViCare App aus dem App Store oder 5. Richten Sie das WLAN der Vitoconnect ein: Siehe Google Play Store herunter und installieren Sie folgende Kapitel. diese. 6. Verbinden Sie die Vitoconnect mit Ihrem Heimnetz- 2. -
Seite 21: Bedienfunktionen
Bedienfunktionen Raumtemperatur vorübergehend anpassen Nur in Verbindung mit Vitoconnect, Typ OT2 Falls Sie Ihre Räume unabhängig vom „Zeitpro- ■ Die Räume werden mit der für den „Komfortbetrieb“ gramm“ und für eine begrenzte Dauer mit höherer eingestellten Temperatur beheizt. oder geringerer Temperatur beheizen möchten, aktivie- ■... -
Seite 22: Lizenzen Abfragen
Ihres PCs auf. 6. Folgen Sie dem Link „Open Source Components Licenses“. 3. Verbinden Sie Ihr Smartphone oder Ihren PC mit dem WLAN „Viessmann-<xxxx>“. Es folgt eine Passwortabfrage. 4. Geben Sie das WPA2-Passwort ein. Hinweis Das WPA2-Passwort befindet sich auf dem beilie-... -
Seite 23: Was Ist Zu Tun
Prüfen Sie das Passwort bei der WLAN-Inbetriebnahme. ■ Prüfen Sie die Verbindung zum WLAN-Router. ■ Starten Sie die Vitoconnect neu: Siehe Seite 24. ■ Leuchtet gelb. Keine Verbindung zum Internet oder Keine Verbindung zum Viessmann Oder Server Leuchtet rot. Keine WLAN-Verbindung ■ –... -
Seite 24: Vitoconnect Neu Starten
Was ist zu tun? Maßnahmen zur Störungsbehebung (Fortsetzung) Störungen mit LED Art der Störung und Maßnahmen Blinkt gelb. Kommunikationsfehler zur Vitotrol 100, Typ OT1 Prüfen Sie die Verbindungsleitung Open Therm zur Vitotrol 100, Typ OT1: ■ Siehe Seite 16. Starten Sie die Vitoconnect neu: Siehe Seite 24. ■... - Seite 25 Was ist zu tun? WLAN einrichten nach Austausch des Routers (Fortsetzung) 4. Geben Sie das WPA2-Passwort ein. 6. Wählen Sie auf der Startseite „Select Router“. Hinweis 7. Folgen Sie den Anweisungen auf der Internetseite. Das WPA2-Passwort befindet sich auf dem beilie- genden Aufkleber.
-
Seite 26: Instandhaltung
Instandhaltung Software-Update Falls ein neues Software-Update zur Verfügung steht, Hinweis wird dieses automatisch heruntergeladen. Bei der Erstinbetriebnahme wird die Software der Vito- leuchtet während des Updates grün. Dieser connect automatisch aktualisiert, sobald die Vitocon- Vorgang kann bis zu 5 Minuten dauern. nect mit dem Internet verbunden ist. -
Seite 27: Technische Daten
Technische Daten Technische Daten Vitoconnect Nennspannung 12 V WLAN-Frequenz 2,4 GHz WLAN-Verschlüsselung Unverschlüsselt oder WPA2 Frequenzband 2400,0 bis 2483,5 MHz Max. Sendeleistung 0,1 W (e.i.r.p.) Internetprotokoll IPv4 IP-Zuweisung DHCP Nennstrom 0,5 A Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP20D gemäß EN 60529 gewährleisten. Zulässige Umgebungstemperatur Betrieb 5 bis +40 °C... -
Seite 28: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung der Heizungsanlage Viessmann Produkte sind recyclingfähig. Komponen- DE: Betriebsstoffe (z. B. Wärmeträgermedien) können ten und Betriebsstoffe Ihrer Heizungsanlage gehören über die kommunale Sammelstelle entsorgt wer- nicht in den Hausmüll. den. Bitte sprechen Sie wegen der fachgerechten Entsor- AT: Betriebsstoffe (z. -
Seite 29: Zertifizierung
Zertifizierung Zertifizierung... -
Seite 30: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis In Wandhalterung einsetzen Access-Point-Modus..........21 – Vitoconnect............. 16 – aktivieren..............21 – Vitotrol 100.............. 17 – deaktivieren.............21 IP-Adresse..............19 Allgemeine Verkaufsbedingungen........5 IP-Adressierung............10 Anlage einrichten..........12, 20 Anzeigeelemente............18 App................9 Komfortbetrieb beenden..........21 Aufstellung..............12 Komfortbetrieb einstellen........... 21 Austausch des Routers..........24 Komfortfunktion ............ - Seite 31 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Vitoguide..............9 Technische Daten Vitotrol 100, Typ OT1 schließen......... 17 – Steckernetzteil............27 Voraussetzungen............5 – Vitoconnect............. 27 – Vitotrol 100, Typ OT1..........27 Wandhalterung montieren – Vitoconnect............. 13 Umgebungstemperatur – Vitotrol 100, Typ OT1..........14 – Vitoconnect............. 10 Wartung..............26 –...
