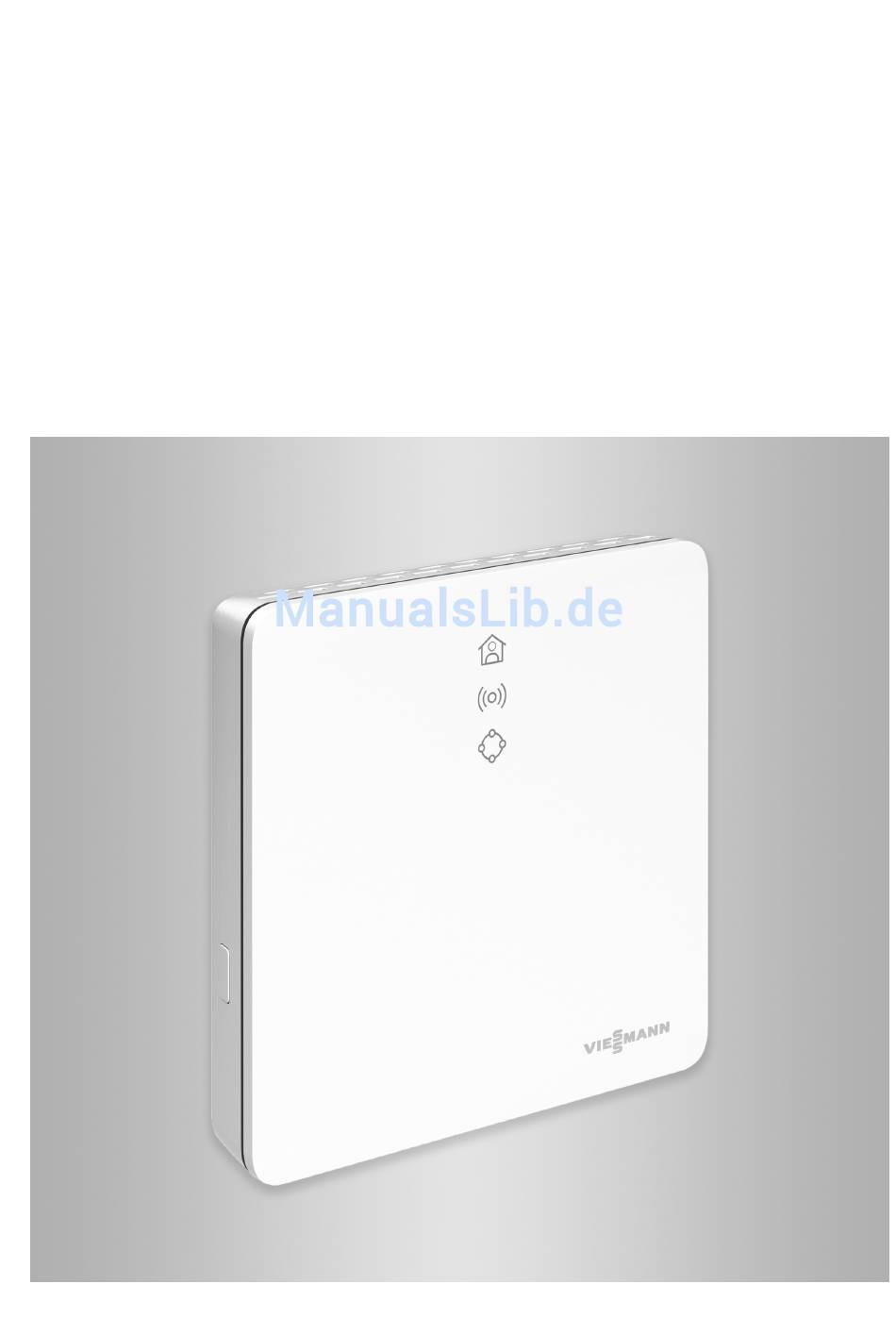

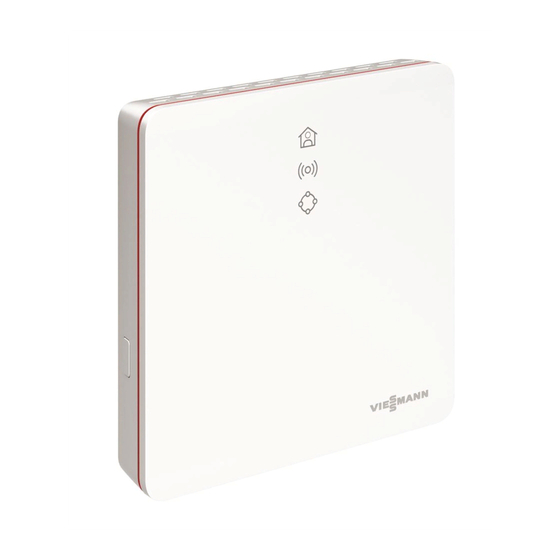

- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Vitoconnect Typ OPTO2 Typ OT2 Kommunikations-Schnittstelle zur Fernüberwachung und Fernbedienung von Heizungsanlagen über das Internet, für folgende Bedieneroberflächen: ViCare App ■ ■ Vitoguide VITOCONNECT Bitte aufbewahren! 5802014 DE 7/2018...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sie ein beschädigtes Gerät nicht in Betrieb. – Dämpfen Direkter Sonneneinstrahlung – Anderer direkter Wärmestrahlung – Zusatzkomponenten und Einzelteile Bei Austausch ausschließlich Viessmann Originalteile Gefahr oder von Viessmann freigegebene Einzelteile verwen- Bei Anschluss ungeeigneter Netzteile besteht den. Brandgefahr. Nur mitgeliefertes Netzteil anschließen. -
Seite 3: Inhaltsverzeichnis
Vitoconnect, Typ OPTO2 an Wärmeerzeuger anschließen ....14 Vitoconnect, Typ OT2 anschließen ............15 Vitoconnect, Typ OT2 an Wärmeerzeuger anschließen ..... 15 ■ Vitoconnect, Typ OT2 an Vitotrol 100 anschließen ......16 ■ Gerät schließen und in Wandhalterung einsetzen ......... 16 Vitoconnect ..................16 ■... - Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Einzelteilliste Vitoconnect, Typ OT2 ............30 10. Technische Daten ........................ 32 Anhang Entsorgungshinweise ................33 Entsorgung der Verpackung ............... 33 ■ Endgültige Außerbetriebnahme und Entsorgung der Heizungsan- ■ lage ..................... 33 12. Zertifizierung ........................ 34 13. Stichwortverzeichnis...
-
Seite 5: Sicherheit Und Haftung
Es besteht keine Haftung für entgangenen Gewinn, Es gelten die Allgemeinen Verkaufsbedingungen von ausgebliebene Einsparungen, mittelbare oder unmittel- Viessmann, die in der jeweils aktuellen Viessmann bare andere Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. Vitoconnect, des Viessmann Servers oder der Soft- Für die Nutzung von ViCare oder Vitoguide gelten die... -
Seite 6: Zuerst Informieren
Zuerst informieren Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Abfragen erfolgen über die ViCare App. Die Fernbe- Die Vitoconnect, Typ OPTO2 ist einsetzbar für Ein- dienung der Heizungsanlage durch die Fachkraft ■ kesselanlagen mit Optolink-Schnittstelle. erfolgt alternativ über Vitoguide. Die Vitoconnect, Typ OT2 ist einsetzbar für Einkes- ■ selanlagen mit Open-Therm-Schnittstelle. -
Seite 8: Datenverbindungen Mit Vitoconnect, Typ Opto2
Vitoconnect, Typ OPTO2 oder WLAN WLAN-Verbindung WLAN-Router (bauseits) Smartphone Sichere Internetverbindung zum Viessmann Ser- Datenverbindungen mit Vitoconnect, Typ OT2 Nur in Verbindung mit Wärmeerzeugern mit Open- Therm-Schnittstelle Abb. 2 Wärmeerzeuger mit Regelung Sichere Internetverbindung zum Viessmann Ser- Verbindungsleitung Open Therm... -
Seite 9: Bedienung Über App
App fernbedienen. im App Store und Google Play Store. Vitoguide Nur für den Fachbetrieb Ihre Heizungsanlage kann durch Ihren Fachbetrieb Weitere Informationen: Siehe fernüberwacht werden. Dafür benötigt Ihr Fachbetrieb www.viessmann.com/vitoguide oder im App Store eine Servicefreigabe. und Google Play Store. -
Seite 10: Montagevorbereitung
Router muss durch ein ausreichend sicheres WPA2- Unabhängig vom Bediengerät ist für den Betrieb einer Passwort geschützt sein. Von unverschlüsselten Ver- Vitoconnect ein gültiges Benutzerkonto am Viessmann bindungen der Vitoconnect zum WLAN-Router wird Server erforderlich. Die Registrierung hierfür erfolgt abgeraten. -
Seite 11: Vitotrol 100, Typ Ot1
Montagevorbereitung Montageort (Fortsetzung) Vitotrol 100, Typ OT1 Montageart: Wandmontage Nicht in unmittelbarer Nähe von Fenstern und Türen ■ Im Hauptwohnraum an einer Innenwand, ca. 1,5 m Nicht über Heizkörpern ■ ■ vom Fußboden ■ Nicht in Regalen, Nischen usw. ■ Der Montageort muss trocken und frostfrei sein. -
Seite 12: Montageablauf
Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Arbeitsschritte Verantwortlicher Seite Typ OPTO2 Typ OT2 Montage Systemvoraussetzungen prüfen. Heizungsfachbetrieb IT-Fachkraft Wandhalterung für Vitoconnect montieren. Heizungsfachbetrieb Anlagenbetreiber Wandhalterung Vitotrol 100 montieren. Heizungsfachbetrieb — Anlagenbetreiber Vitoconnect mit Wärmeerzeuger verbinden. Heizungsfachbetrieb — Heizungsfachbetrieb — Anlagenbetreiber Vitoconnect und Vitotrol 100 verbinden. -
Seite 13: Wandhalterung Montieren
Montageablauf Wandhalterung montieren Vitoconnect Abb. 3... -
Seite 14: Vitotrol 100, Typ Ot1
Montageablauf Wandhalterung montieren (Fortsetzung) Vitotrol 100, Typ OT1 Nur in Verbindung mit Vitoconnect, Typ OT2 Abb. 4 Vitoconnect, Typ OPTO2 an Wärmeerzeuger anschließen 1. Stecken Sie den USB-Stecker der Verbindungslei- tung Optolink/USB in den Anschluss der Vito- connect. Abb. 5 2. -
Seite 15: Montageablauf
Montageablauf Vitoconnect, Typ OT2 anschließen Vitoconnect, Typ OT2 an Wärmeerzeuger anschließen Verbindungsleitung Open Therm am Wärmeerzeu- ger anschließen. Montageanleitung- und Serviceanleitung Wärmeerzeuger Abb. 7... -
Seite 16: Vitoconnect, Typ Ot2 An Vitotrol 100 Anschließen
Montageablauf Vitoconnect, Typ OT2 anschließen (Fortsetzung) Vitoconnect, Typ OT2 an Vitotrol 100 anschließen Abb. 8 Gerät schließen und in Wandhalterung einsetzen Vitoconnect Abb. 9... -
Seite 17: Vitotrol 100, Typ Ot1
Montageablauf Gerät schließen und in Wandhalterung einsetzen (Fortsetzung) Vitotrol 100, Typ OT1 Nur in Verbindung mit Vitoconnect, Typ OT2. 8. 1. Abb. 10 Netzanschluss Vitoconnect Die fest installierte Schuko-Steckdose für das Stecker- netzteil muss sich in der Nähe des Geräts befinden und frei zugänglich sein. -
Seite 18: Inbetriebnahme
Inbetriebnahme Anzeige- und Bedienelemente Abb. 12 Bedientaster Reset-Taster LED zeigt den aktuellen Betriebszustand. LED zeigt Zustand der Kommunikation mit dem WLAN-Server und dem Viessmann Server. LED zeigt System-Funktionen und Kommunikation zum Wärmeerzeuger (Wartungsmodus, Neustart, Update, Fehler). = Betätigungsbereich des Bedientasters... -
Seite 19: Bedeutung Der Anzeigen
(Fortsetzung) Bedeutung der Anzeigen Betriebszustand – Leuchtet weiß. Erfolgreicher Verbindungsaufbau Vitoconnect zum Wärmeerzeuger und zum Viessmann Server: Raumbeheizung nach Zeitprogramm Kommunikation mit dem WLAN und dem Viessmann Server – Leuchtet grün. Vitoconnect startet. ■ Oder Access-Point-Modus ist aktiv. ■ Pulsiert gelb. -
Seite 20: Benutzer Registrieren Und Heizungsanlage Einrichten
Inbetriebnahme Benutzer registrieren und Heizungsanlage einrichten 1. Laden Sie die ViCare App aus dem App Store oder 5. Richten Sie das WLAN der Vitoconnect ein: Siehe Google Play Store herunter und installieren Sie folgende Kapitel. diese. 6. Verbinden Sie die Vitoconnect mit Ihrem Heimnetz- 2. -
Seite 21: Bedienfunktionen
Bedienfunktionen Access-Point-Modus Im Access-Point-Modus können Open-Source-Lizen- Aktivieren Sie den Access-Point-Modus, z. B. nach zen abgefragt werden und Einstellungen des WLAN- dem Austausch des WLAN-Routers. Routers vorgenommen werden. Access-Point-Modus aktivieren Drücken Sie den Bedientaster länger als 5 Sekun- den, allerdings nicht länger als 30 Sekunden: Siehe Kapitel „Anzeige- und Bedienelemente“. -
Seite 22: Was Ist Zu Tun
Verbindungsaufbau Vitoconnect zum WLAN-Router fehlgeschlagen Prüfen Sie das Passwort bei der WLAN-Inbetriebnahme. ■ Starten Sie die Vitoconnect neu: Siehe Seite 23. ■ Leuchtet gelb. Keine Verbindung zum Internet oder Keine Verbindung zum Viessmann Oder Server Leuchtet rot. Keine WLAN-Verbindung ■... -
Seite 23: Vitoconnect Neu Starten
Die Vitoconnect startet neu. Wartungsmodus Mit dieser Funktion wird die Übertragung von Meldun- gen der Heizungsanlage an den Viessmann Server unterdrückt, z. B. während Wartungsarbeiten an der Heizungsanlage. Wartungsmodus aktivieren Drücken Sie den Reset-Taster ca. 5 Sekunden bis 15 Sekunden: Siehe Kapitel „Anzeige- und Bedienele-... - Seite 24 Was ist zu tun? WLAN einrichten nach Austausch des Routers (Fortsetzung) 6. Wählen Sie auf der Startseite „Select Router“. 8. Der Access-Point-Modus wird nach 5 Minuten automatisch deaktiviert. 7. Folgen Sie den Anweisungen auf der Internetseite. Oder Deaktivieren Sie den Access-Point-Modus der Vitoconnect manuell: Siehe Seite 21.
-
Seite 25: Instandhaltung
Instandhaltung Software-Update Falls ein neues Software-Update zur Verfügung steht, leuchtet während des Updates grün. Dieser wird dieses automatisch heruntergeladen. Vorgang kann bis zu 5 Minuten dauern. Nach erfolgreich abgeschlossenem Update startet die Vitoconnect neu. Wartung Die Vitoconnect ist wartungsfrei. Reinigung Die Geräteoberflächen können Sie mit einem Mikrofa- sertuch reinigen. - Seite 26 Instandhaltung Reinigung (Fortsetzung)
-
Seite 27: Einzelteillisten
Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Bestell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste) -
Seite 28: Einzelteilliste Vitoconnect, Typ Opto2
Einzelteillisten Einzelteilliste Vitoconnect, Typ OPTO2 0002 0001 0003 Abb. 13 Typenschild Vitoconnect (auf der Rückseite der Vitoconnect) - Seite 29 Einzelteillisten Einzelteilliste Vitoconnect, Typ OPTO2 (Fortsetzung) Pos. Einzelteil 0001 Steckernetzteil 0002 Wandhalterung 0003 Anschlussleitung USB/Optolink...
-
Seite 30: Einzelteilliste Vitoconnect, Typ Ot2
Einzelteillisten Einzelteilliste Vitoconnect, Typ OT2 0001 0002 Abb. 14 Typenschild Vitoconnect (auf der Rückseite der Vitoconnect) - Seite 31 Einzelteillisten Einzelteilliste Vitoconnect, Typ OT2 (Fortsetzung) Pos. Einzelteil 0001 Steckernetzteil 0002 Wandhalterung...
-
Seite 32: Technische Daten
Technische Daten Technische Daten Vitoconnect Nennspannung 12 V WLAN-Frequenz 2,4 GHz WLAN-Verschlüsselung Unverschlüsselt oder WPA2 Frequenzband 2400,0 bis 2483,5 MHz Max. Sendeleistung 0,1 W (e.i.r.p.) Internetprotokoll IPv4 IP-Zuweisung DHCP Nennstrom 0,5 A Leistungsaufnahme 5,5 W Schutzklasse Schutzart IP 20 D gemäß EN 60529 Zulässige Umgebungstemperatur Betrieb 5 bis +40 °C... -
Seite 33: Anhang
Anhang Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. AT: Die Verpackungsabfälle werden gemäß den gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt. -
Seite 34: Zertifizierung
Zertifizierung Zertifizierung... -
Seite 35: Stichwortverzeichnis
Passwort..............23 Elektrischer Anschluss Port 123..............10, 19 – Vitoconnect, Typ OPTO2 an Wärmeerzeuger..14 Port 443..............10, 19 – Vitoconnect, Typ OT2 an Vitotrol 100..... 16 Port 80..............10, 19 – Vitoconnect, Typ OT2 an Wärmeerzeuger....15 Port 8883..............10, 19 E-Mail................5 Produktinformation............7 Endgeräte... - Seite 36 – WLAN iOS-Betriebssystem........20 WLAN-Router.............10 Verkaufsbedingungen..........5 WLAN-Verbindungen Reichweite....... 11 ViCare App..............9 WPA2-Passwort............23 Vitoguide..............9 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
