7. Bedienung des BroadCasters

Um den Betrieb des BroadCasters per DMX
herzustellen, gehen Sie wie folgt vor:
• Versorgen Sie das LED-Leuchtmodul mit
einem gültigen Power-DMX Signal.
• Wählen Sie mit dem BCD-Wählschalter
die gewünschte DMX-Startadresse.
Zur Steuerung des BroadCaster-Leuchtmoduls
beachten Sie die folgende DMX-Belegung:
DMX-Adresse Funktion
Startadresse Intensität
Startadresse +1 Farbtemperatur
Startadresse +2 Grünanteil
Startadresse +3 nicht belegt
Hinweise: Sowohl die blaue als auch die grüne
Status-LED müssen leuchten, um eine
korrekte Spannungsversorgung und ein
gültiges DMX-Signal sicher zu stellen.
Ab der DMX-Adresse "900" sind einige
Farbtemperaturpresets für Havarie und
zum Testen des Gerätes hinterlegt. Diese
können mangels eines geeigneten DMX
Steuergerätes verwendet werden.
Regelbereich
0 – 100% (logarithmisch)
2800 – 6500 Kelvin
± Green

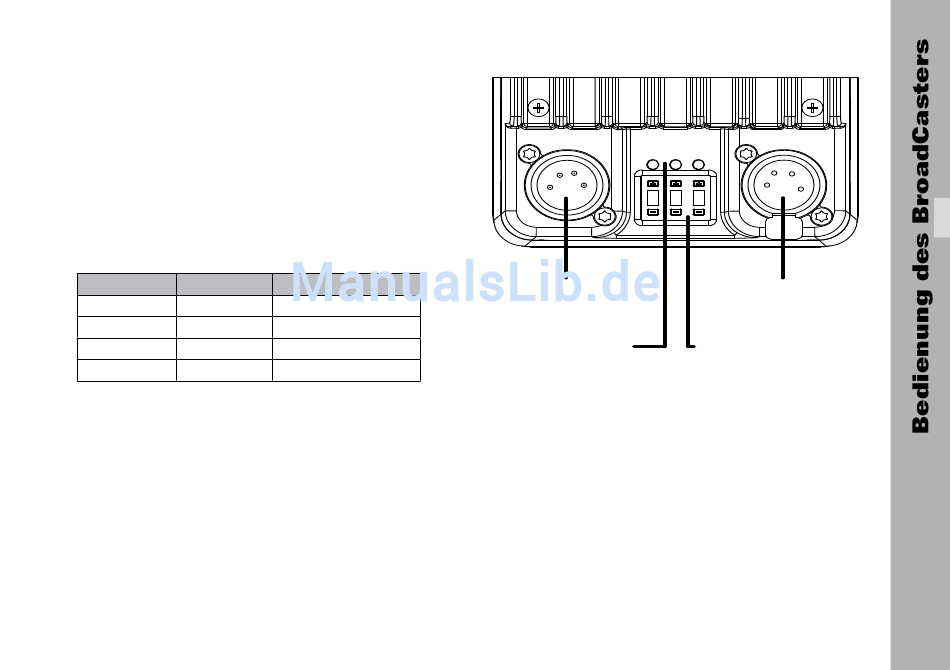

PowerDMX
Eingang
Statusanzeigen
Hinweis Es werden jeweils vier DMX-Adressen für
die Steuerung belegt. Die vierte Adresse
ist für zukünftige Funktionen reserviert.

PowerDMX Ausgang

Sie können am Power-DMX-Ausgang weitere
BroadCaster-Leuchtmodule anschliessen.
• Verbinden Sie ein weiteres BroadCaster-
Leuchtmodul über ein XLR-4-Kabel mit
dem ersten LED-Leuchtmodul.
• Wählen Sie die gewünschte Startadresse
am BCD-Wählschalter des Gerätes.
PowerDMX
Ausgang
BCD-Wählschalter
