- Seite 1 CASTER Reihe Bedienungsanleitung Stand: April 2015...
- Seite 2 © 2014 Arnold & Richter Cine Technik GmbH & Co. Betriebs KG. Alle Rechte vorbehalten. ® Kein Teil dieser Anleitung darf ohne schriftliche Genehmigung von ARRI verbreitet, vervielfältigt, übermittelt, abgeschrieben, gespeichert oder in beliebige Sprachen auf beliebige Weise übersetzt werden. Wenn Sie Dokumente zum persönlichen Gebrauch von unserer Webseite herunterladen, vergewissern Sie sich bitte, die neueste Version des Dokumentes herunter- ®...
- Seite 3 LoCaster 2 Plus Kit Anzahl Ident-Nr. Beschreibung LoCaster 2 Plus LED Panel 35 W, L1.0001329 11 - 36 V=, mit Bedienfeld Netzteil Caster Serie, L2.30083.0 XLR 4-Pin, 24 V= / 60 W PowerDMX Verlängerungskabel L2.30081.0 XLR 4-Pin, 3 m L2.30089.0...
-
Seite 4: Inhaltsverzeichnis
Betrieb mit Netzteil ................23 Bedienung des LoCaster 2 Plus ......................... 25 Bedienung des BroadCaster 2 Plus ...................... -
Seite 5: Sicherheitshinweise
Warnhinweise. Erläuterungen zu den Symbolen • Beachten Sie auch die Bedienungsanleitung der Zubehör- Verletzungsgefahr oder Gefahr der Beschädigung ® Komponenten für die ARRI Caster-Reihe. des Systems. • Bewahren Sie diese Betriebsanleitung für spätere Referenz Brandgefahr oder Gefahr eines elektrischen Schocks. -
Seite 6: Allgemeine Sicherheitshinweise
Versuchen Sie nicht, das Gerät selbst zu reparieren. zubehör oder von ARRI empfohlenes Zubehör. Reparaturen dürfen nur von autorisierten Anderes als das von ARRI empfohlene Zubehör kann ARRI Service-Partnern ausgeführt werden. die Leistung des Gerätes beeinträchtigen, das Gerät beschädigen und zum Verlust der Herstellergarantie Verwenden Sie das Gerät nicht unter Temperatur-... -
Seite 7: Spezifische Sicherheitshinweise
Beschädigte Netzkabel sofort außer Betrieb nehmen Decken Sie Lüftungsschlitze und Kühlrippen während und austauschen. des Betriebes niemals ab. Verwenden Sie nur die aufgeführten ARRI Caster Vermeiden Sie die direkte Bestrahlung der Lichtaus- Netzteil Produkte. Der Gebrauch anderer Netzteile trittsöffnung durch andere Scheinwerfer. Stellen Sie kann zur Beschädigung der angeschlossenen Geräte... -
Seite 8: Pflegehinweise
Betriebs KG (ARRI). Alle Rechte vorbehalten. Die gegebenen Informationen können ohne vorherige Ankündigung geändert • Verwenden Sie stattdessen ein sauberes Tuch und Wasser werden. ARRI und alle verbundenen Firmen können nicht für mit ein wenig mildem Spülmittel. Verletzungen aller Art, direkte oder indirekte Verluste, Vermögens- oder andere Schäden, die durch den Gebrauch... -
Seite 9: Produktbeschreibung
Optionen erweitern die Flexibilität des Systems zusätzlich. 3/8“ Gewinde BroadCaster 2 Plus BCD Wahlschalter Der ARRI BroadCaster 2 Plus ist für die Steuerung per DMX konzipiert. Über ein DMX-fähiges Lichtpult oder eine PowerDMX Ausgang DMX-Steuersoftware lassen sich Farbtemperatur, ±Grün und Intensität der Leuchte unabhängig voneinander kontrollieren. -
Seite 10: Xlr-4 Powerdmx-Belegung
XLR-4 PowerDMX-Belegung Statusanzeigen Die Belegung des 4-poligen XLR-Verbinders ist: Leuchtet bei Übertemperatur oder Überspan- nung und zeigt an, dass die Notabschaltfunktion Belegung aktiv ist. Zeigt an, dass eine korrekte Eingangsspannung Grün anliegt. DMX Data - Zeigt an, dass ein gültiges DMX-Signal empfan- DMX Data + Blau gen wird. -

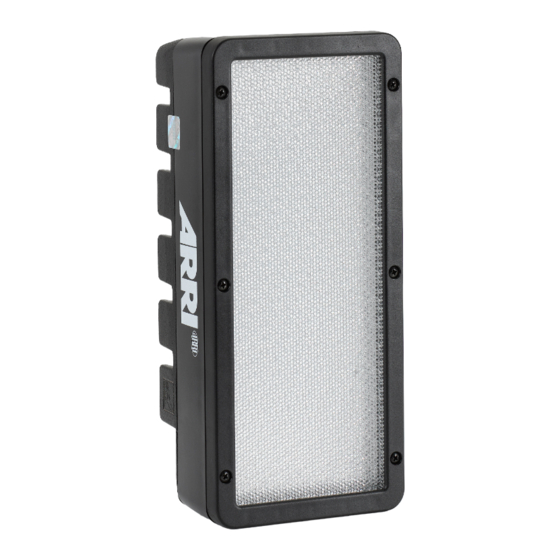

Seite 11: Locaster 2 Plus
LoCaster 2 Plus Der ARRI LoCaster 2 Plus ist speziell für den Einsatz im Nut für optisches Zubehör mobilen TV-Broadcast und am Film-Set konzipiert. Durch die Öse für Sicherungsseil Verwendung modernster LED-Technologie lassen sich Farb- Kühlkörper mit Kühlrippen temperatur und Intensität des Lichtes unabhängig voneinander direkt am Gerät steuern. -
Seite 12: Broadcaster-Netzteil Mit Powerdmx
BroadCaster-Netzteil mit PowerDMX Das BroadCaster-Netzteil bietet drei PowerDMX-Ausgänge. Jeder Ausgang darf mit höchstens 100 W belastet werden. Die Überlastung eines PowerDMX-Ausgangs beschädigt den Aus- gang. Neben der Spannungsversorgung sorgt es für die Vertei- lung des DMX- Signals eines DMX-Steuergerätes an die LED- Leuchtmodule. - Seite 13 Hinweis: Das Netzteil ist mit zwei Sicherungen vor Überlast geschützt. Verwenden Sie Sicherungen vom Typ 5x20mmT: • Bei Netzspannung 120 V~ (L2.30084.A): 4 A • Bei Netzspannung 230 V~ (L2.30084.0): 2 A Die Art des Netzsteckers und der Netzsteckdose sind länder- spezifisch.
-
Seite 14: Locaster-Netzteil
LoCaster-Netzteil Das LoCaster-Netzteil 24 V= / 60 W ist aufgrund seiner kompakten Abmaße speziell für den mobilen Einsatz mit dem LoCaster konzipiert. Über das 60W-Netzteil kann ein einzelner LoCaster an 230 V Wechselspannung betrieben werden. Technische Daten Netzeingangsspannung 100 - 240 V , 50 / 60 Hz Ausgangsspannung 24 V=, 2,5 A max... -
Seite 15: Nimh-Akkupack
Lagern Sie das AkkuPack an einem kühlen Ort. aufgrund unterschiedlicher Pin-Belegung auftreten. In diesem Lagern Sie ihn nicht an sehr heißen oder sehr kalten Fall setzen Sie sich mit einer ARRI-Service-Werkstatt in Orten. Verbindung. Schließen Sie Akkus niemals kurz. Fahren Sie nicht Bitte beachten Sie auch die Bedien- und Sicherheits- mit leitenden Gegenständen in die Ausgangbuchse. -
Seite 16: Akkupack Ladegerät
AkkuPack Ladegerät Um das AkkuPack mit dem Ladegerät zu laden, gehen Sie bitte wie folgt vor: • Verwenden Sie das mitgelieferte XLR-4-Stecker-auf-Stecker Adapterkabel, um das AkkuPack mit dem Ladegerät zu verbinden. • Verbinden Sie das Netzteil mit dem mitgelieferten Netzkabel. •... -
Seite 17: Optisches Zubehör
Optisches Zubehör 2-Flügeltor Das 2-Flügeltor dient zur Begrenzung des Lichtkegels und zur Das optische Zubehör kann für beide Modelle gleichermaßen Verringerung von unerwünschtem Streulicht. verwendet werden. Optisches Zubehör wird stets über die Nut an der Gehäusefront aufgeschoben. Der Filterrahmen kann ausschließlich in Kombination mit dem 2-Flügeltor oder dem Intensifier verwendet werden. -
Seite 18: Intensifier
Intensifier Filterrahmen Mit dem Intensifier verdoppeln Sie die Beleuchtungsstärke des Der Filterrahmen ermöglicht den Einsatz von Filterfolien am LED-Leuchtmoduls. Gerät. Der Intensifier lässt sich über die Scharniere an den Seiten Der Filterrahmen wird nicht über die Nut am Gehäuse flach zusammenfalten, um ihn kompakt transportieren zu aufgeschoben. -
Seite 19: Grip-Zubehör
Das Grip-Zubehör kann für beide Modelle gleichermaßen verwendet werden. Best.-Nr. Beschreibung Grip-Zubehör wird über das 3/8"-Schraubgewinde mit dem LED-Leuchtmodul verbunden. L2.30992.0 ARRI Gelenkarm / Noga Arm L2.30991.0 Hot Shoe 3/8“ Adapter Verriegeln Sie Klemmverschlüsse immer ausreichend fest. L2.88681.0 Adapter 1/4“ Gewindestift und 3/8“ Gewinde L2.88639.0... -
Seite 20: Sicherung Von Hängenden Lasten
Verbindungsglieder muss min- Batteriekabel L2.30105.0, wenn Sie es nicht mit dem destens für das 10-fache Gewicht des zu tragenden systemeigenen ARRI AkkuPack betreiben. Scheinwerfersystems ausgelegt sein. Beachten Sie Entladen Sie das AkkuPack stets vollständig, bevor bitte auch die regionalen Vorschriften Ihres Landes. -
Seite 21: Akkupack Am Haltebügel
AkkuPack am Haltebügel Betrieb mit Netzteil Das AkkuPack wird direkt am Haltebügel befestigt: Um den Betrieb mit Netzteil einzurichten, gehen Sie bitte wie folgt vor: • Das AkkuPack wird befestigt, indem es senkrecht in die Halteeinrichtung am Haltebügel eingeschoben wird. Achten •... -
Seite 22: Betrieb Mit Kfz-Adapter
Betrieb mit KFZ-Adapter Spannungsversorgung BroadCaster • Der LoCaster kann auch an einem 12V-Zigarettenanschluss Montage der Klappferrite betrieben werden. Bei Betrieb mit einem Netzteil müssen die beiden im Lieferum- • Verwenden Sie dazu anstelle des Netzteiles den KFZ- fang enthaltenen Klappferrite als Entstörglieder auf die Verbin- Kabeladapter (L2.72937.0). -
Seite 23: Betrieb Mit Netzteil
• Drücken Sie den Ferrit zusammen, bis die Verriegelung ein- Betrieb mit Netzteil rastet. Beim BroadCaster 2 Plus ist generell darauf zu achten, dass der 4-polige XLR-Eingang neben der Versorgungsspannung auch DMX512-Signale für die Steuerung erhalten muss. Aus diesem Grund ist der Einsatz mit dem DMX512-fähigen Netzteil 24 V= / 300 W sinnvoll. - Seite 24 Hinweise: Überlasten Sie die Ausgänge des Netzteils nicht. Um das anliegende DMX-Signal an weitere DMX-fähige Geräte durchzuschleifen (z.B. an weitere BroadCaster Netzteile), verwenden Sie bitte den DMX-Ausgang des Gerätes. Achten Sie darauf, dass die Lüftungsöffnungen während des Betriebes niemals abgedeckt sind. Halten Sie das Netzteil allpolig vom Netz getrennt, bevor Sie die Geräte zusammenstecken.
-
Seite 25: Bedienung Des Locaster 2 Plus
Bedienung des LoCaster 2 Plus Um den LoCaster 2 Plus zu verwenden, gehen Sie bitte wie folgt vor: • Versorgen Sie das LED-Leuchtmodul mit Spannung. Die grüne Status LED zeigt an, dass eine korrekte Eingangs- spannung anliegt. • Schalten Sie das LED-Leuchtmodul am ON/OFF-Schalter auf ON. -
Seite 26: Bedienung Des Broadcaster 2 Plus
Bedienung des BroadCaster 2 Plus Um den Betrieb des BroadCaster 2 Plus per DMX herzustellen, gehen Sie wie folgt vor: • Versorgen Sie das LED-Leuchtmodul mit einem gültigen Power-DMX Signal. • Wählen Sie mit dem BCD-Wählschalter die gewünschte DMX-Startadresse. Zur Steuerung des BroadCaster-Leuchtmoduls beachten Sie die folgende DMX-Belegung: DMX-Adresse Funktion... -
Seite 27: Hinweise Zur Konvektionskühlung
Hinweise zur Konvektionskühlung • LEDs können bei hohen Intensitäten sehr heiß werden. • Ausreichende Kühlung über den Aluminium-Kühlkörper auf der Rückseite des Leuchtmoduls muss jederzeit sichergestellt sein. • Stellen Sie sicher, dass der Konvektionsstrom auf der Rückseite niemals behindert wird. Bei längerem Betrieb des Panels kann der Kühlkörper sehr heiß... -
Seite 28: Fcc-Erklärung
FCC Erklärung This equipment has been tested and found to comply with the limits for a Class A digital device pursuant to Part 15 of FCC Rules. These limits are designed to provide reasonable protection against harmful interference when this equipment is opera- ted in a commercial environment. - Seite 29 Technische oder Design-Änderungen vorbehalten! Weitere technische Informationen und Hinweise finden Sie auf der ARRI Webseite. Bitte wenden Sie sich bei Fragen zu diesem Produkt an ein ARRI Service-Center. www.arri.com Arnold & Richter Cine Technik GmbH & Co. Betriebs KG Pulvermühle...
