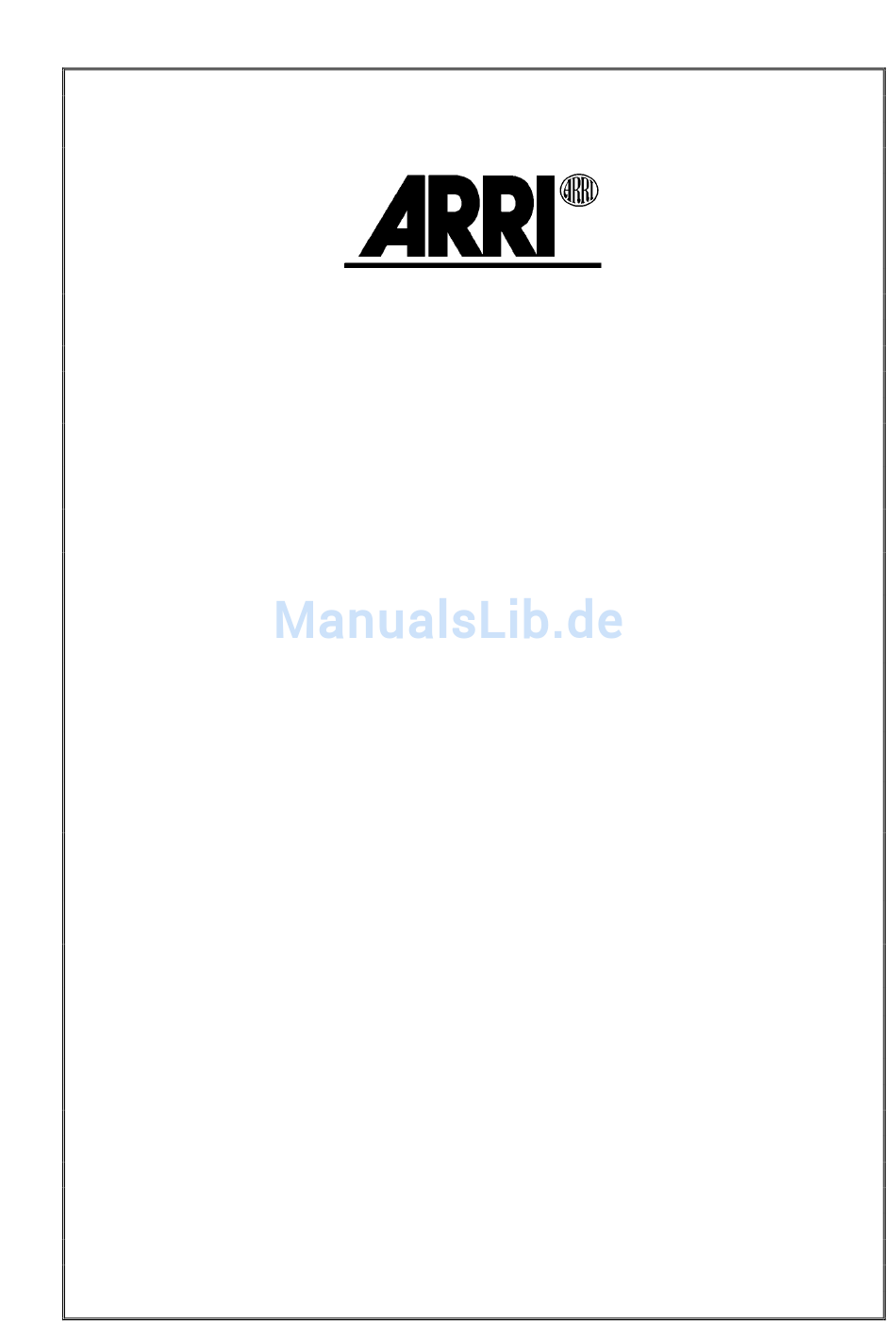

Bedienungsanleitung
Operating Instructions
Elektronisches Vorschaltgerät
Electronic Ballast
EB 575 Event
- flicker free -
Arnold & Richter Cine Technik
Lighting Division
Pulvermühle
D-83071 Stephanskirchen
Tel. (0)8036-3009-0
Fax (0)8036-2471
L2.76259EV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ARRI EB 575 Event

Inhaltszusammenfassung für ARRI EB 575 Event

  • Seite 1 Bedienungsanleitung Operating Instructions Elektronisches Vorschaltgerät Electronic Ballast EB 575 Event - flicker free - Arnold & Richter Cine Technik Lighting Division Pulvermühle D-83071 Stephanskirchen Tel. (0)8036-3009-0 Fax (0)8036-2471 L2.76259EV...

  • Seite 2: Inhaltsverzeichnis

    LICHTTECHNIK ______________________________________________ Deutsch ____ INHALT Seite 1. Allgemeine Hinweise..................3 2. Wichtige Sicherheitshinweise ................3 3. Produktbeschreibung ..................5 4. Inbetriebnahme des EVG...................5 4.1 Einschalten des EVG................5 4.2 Einstellung der Lichtintensität ..............6 5. Technische Daten ....................6 6. Störungssuche ....................7 7. Anschlußbelegung....................13 8. Anordnung der Bedienelemente..............13 ______________________________________________ English _____ Contents Page...

  • Seite 3: Elektronisches Vorschaltgerät Eb 575 Event

    Vorschaltgerät verwendet werden. Der Betrieb von Leuchten anderer Hersteller als von ARRI angegeben (siehe Abb.1, Seite 13) ist am Vorschaltgerät nicht zulässig. 2.5 Das Elektronische Vorschaltgerät EB 575 Event entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsbestimmungen DIN EN 60598/1 und DIN EN 60065 für Elektrogeräte.

  • Seite 4: Das Vorschaltgerät Darf Nur Gemäß Den In Der Bedienungsanleitung Beschriebenen

    Stecker ziehen, um das Gerät vom Netz zu trennen. • Reparaturen, Ersatzteilaustausch und Eingriffe in das Gerät nur von einer für diese EVG geschulten Fachkraft oder vom ARRI-Service ausführen lassen. • Für Reparaturen dürfen nur original Ersatzteile verwendet werden ! •...

  • Seite 5: Produktbeschreibung

    _______________________________________________________________________ 3. Produktbeschreibung Das Elektronische Vorschaltgerät EB 575 Event von ARRI bildet eine Funktionseinheit mit den für das EVG zugelassenen Tageslichtscheinwerfer (siehe Abb. 1, Seite 13). Es ist für die professionelle Anwendung sowohl in Gebäuden als auch für den Betrieb im Freien geeignet (Schutzklasse IP 22, Schutz gegen Tropfwasser).

  • Seite 6: Einstellung Der Lichtintensität

    Deutsch ____ LICHTTECHNIK _______________________________________________________________________ 4.2 Einstellung der Lichtintensität. Die Lichtintensität der betriebswarmen Lampe kann durch Drehen des Dimm- Potentiometers verändert werden. Dabei wird die elektrische Lampenleistung zwischen 50% und 100% des Nennwertes eingestellt (linker Poti-Anschlag min., rechter Anschlag max. Leistung). 5.

  • Seite 7: Störungssuche

    In diesem Fall ist das EVG mit einer geprüften Leuchte zu testen. Wenn ein Verlängerungskabel defekt erscheint, ist es unbedingt durch ein geprüftes Kabel auszutauschen . Wenn ausgefallen ist, sollte idealerweise zusammen Verlängerungskabel und Leuchte vom ARRI-Service geprüft werden. - 7 -...

  • Seite 8: General Remarks

    Disconnect EB from power supply before opening (pull out the line plug). Do not pull on the connection cable, but on the plug, to disconnect the EB from mains. Any repairs or changing of the line plug must only be carried out by qualified personnel or ARRI- service departments.
  • Seite 9 • In case of malfunction, disconnect the EB from mains (pull out the line plug). • Repairs, exchange of replacement parts and manipulations on the EB must be carried out by a qualified personnel or ARRI service only. • Use only original spare parts for repairs.

  • Seite 10: Product Description

    LICHTTECHNIK 3. Product Description The ARRI EB 575 Event is part of an optimized lighting system along with all ARRI 575 W luminaires specified for operation with the EB (see fig.1 , page 13). It is suitable for both professional indoor and outdoor use (IP 22 protection).

  • Seite 11: Control Of Light Intensity

    ______________________________________________ English _____ LICHTTECHNIK 4.2 Control of light intensity After warming up, the light intensity of the metal halide daylight-lamp may be controlled by the dimming potentiometer (stepless). The nominal lamp power can be adjusted between 50 - 100% (left stop = MIN, right stop = MAX of power). 5.

  • Seite 12: Trouble Shooting Guide

    If a ballast is found to be faulty ideally it should be returned together with the luminaire and head to ballast cable to the ARRI-service location for examination. - 12 -...

  • Seite 13: Anschlußbelegung

    Output wiring, lamp Lamp Power Supply 575 W Steckerbelegung / Funktion / Connector wiring, Function socket EB 575 Event Schaltbau M1-4S Lampe (Hi) / Rechteck- 90 – 130 V~ / Lamp (Hi) wandler / 180 – 250 V~ Square Wave...
