2. Entfernen Sie das Bedienfeldkabel von den Anschlüssen auf der Systemplatine (J_CP und J_FP_USB) und der
Laufwerkserweiterungskarte.
ANMERKUNG: Um die Anschlüsse auf der Systemplatine ausfindig zu machen, lesen Sie den Abschnitt „Anschlüsse auf
der Systemplatine".
3. Schieben Sie das Bedienfeld aus dem Gehäuse.
4. Trennen Sie das Kabel des Bedienfelds von der Bedienfeldplatine.

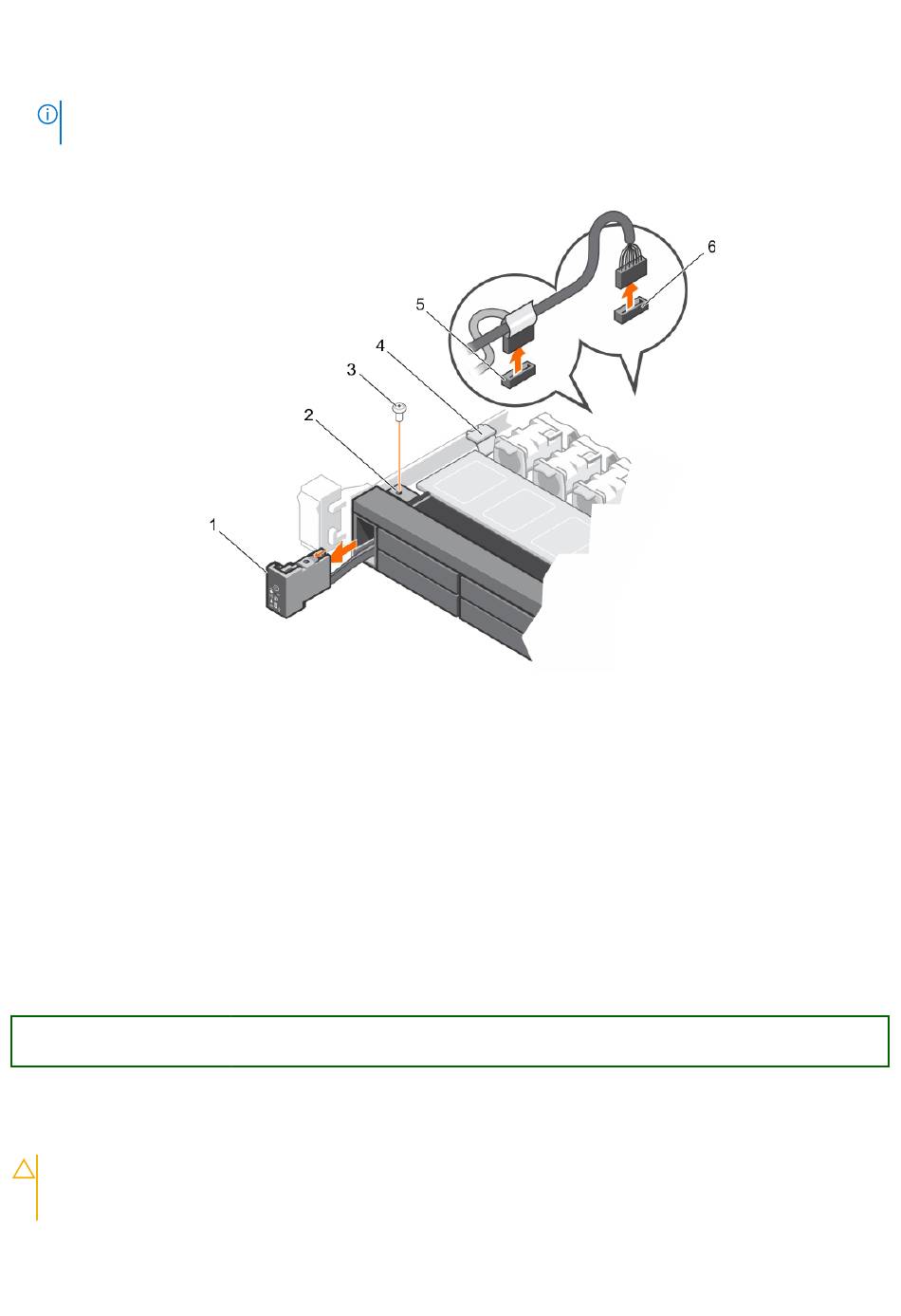

Abbildung 92. Entfernen des Bedienfelds für Systeme mit 10 und 24 Festplatten
1. Bedienfeld
3. Schraube
5. J_CP-Anschluss auf der Systemplatine
Verwandte Verweise
Sicherheitshinweise on page 82
Jumper und Anschlüsse auf der Systemplatine
Zugehörige Tasks
Vor der Arbeit an Komponenten im Innern des System
Installieren des Bedienfelds – System mit 10 Festplatten und System mit 24 Festplatten
Identifier
Version
Status
Installieren des Bedienfelds – System mit 10 Festplatten und
System mit 24 Festplatten
VORSICHT: Manche Reparaturarbeiten dürfen nur von qualifizierten Servicetechnikern durchgeführt werden.
Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies
laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu
168 Installieren und Entfernen von System-Komponenten
on page 184
on page 83
GUID-F4364339-0744-48F7-B960-31D12BE59B9F
2
Translation Validated
2. Schraubenbohrung
4. Kabelhalteklammer
6. J_FP_USB-Anschluss auf der Systemplatine
on page 168
