1. Einleitung

Der Photovoltaik Wechselrichter HX-3000 stellt Strom aus 3 verschiedenen Quellen zur
Verfügung: Photovoltaik, Batterie und aus dem öffentlichen Netz. Wenn genügend PV-Strom
zur Verfügung steht, werden alle an „Last" (Verbraucher) angeschlossenen Geräte damit
versorgt und die Batterien aufgeladen. Steht nicht genügend PV-Strom zur Verfügung, wird
die „Last" aus den Batterien und/oder vom öffentlichen Netz versorgt.

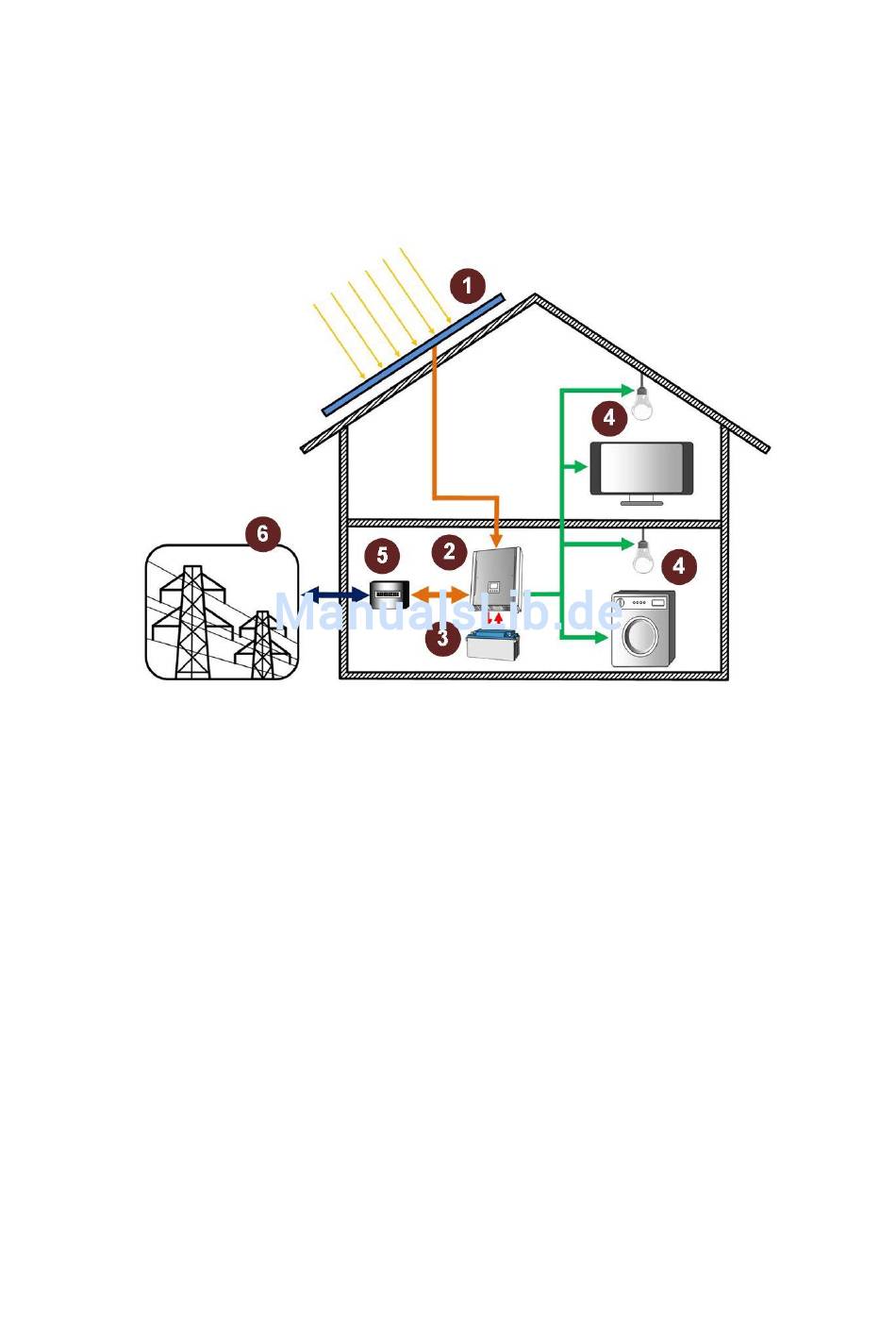

Bild 1
1 = PV Anlage
2 = HX-3000 Wechselrichter
3 = Energiespeicher
Abhängig von der jeweiligen Versorgungssituation, stellt der HX-3000 Wechselrichter durch
PV Module, Batterie und dem öffentlichen Netz, eine unterbrechungsfreie Stromversorgung
zur Verfügung. Bei ausreichender PV Leistung kann überschüssige Energie zusätzlich in
öffentliche Netz zurückgespeisst werden. Es dürfen nur Mono- bzw. Polykristalline Module
verwendet werden.
Im Bild 1 sehen sie ein einfaches Funktionsdiagramm für eine typische HX-3000
Wechselrichter Installation.
Hinweis: Liegt die PV Eingangsspannung unter 250V, kann der Wechselrichter nicht die
Gesamtleistung von 3kW zur Verfügung stellen.
4 = Verbraucher
5 = Stromzähler
6 = Öffentliches Netz
