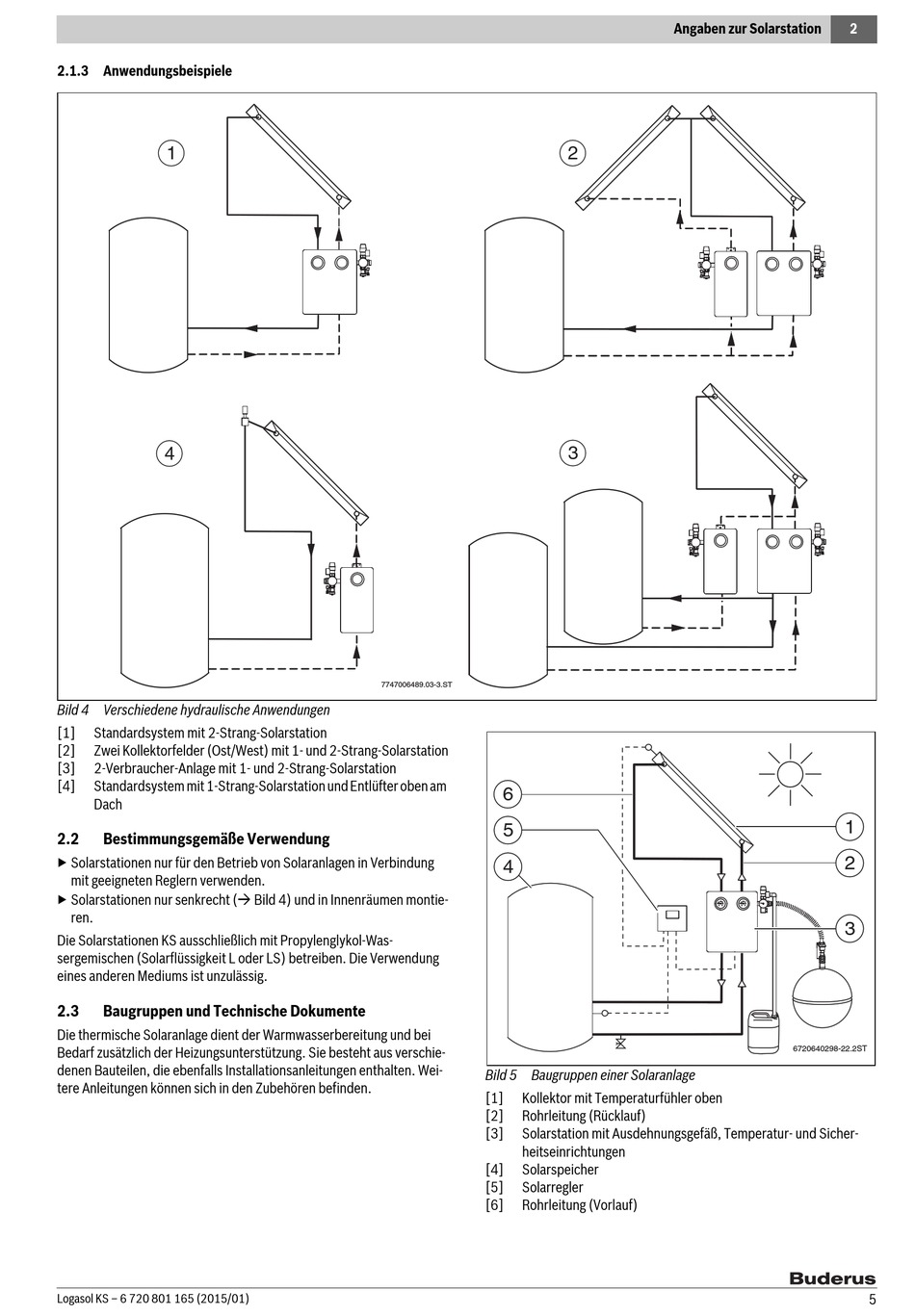

2.1.3 Anwendungsbeispiele

1
4
Bild 4 Verschiedene hydraulische Anwendungen
[1] Standardsystem mit 2-Strang-Solarstation
[2] Zwei Kollektorfelder (Ost/West) mit 1- und 2-Strang-Solarstation
[3] 2-Verbraucher-Anlage mit 1- und 2-Strang-Solarstation
[4] Standardsystem mit 1-Strang-Solarstation und Entlüfter oben am
Dach
2.2 Bestimmungsgemäße Verwendung
▶ Solarstationen nur für den Betrieb von Solaranlagen in Verbindung
mit geeigneten Reglern verwenden.
▶ Solarstationen nur senkrecht ( Bild 4) und in Innenräumen montie-
ren.
Die Solarstationen KS ausschließlich mit Propylenglykol-Was-
sergemischen (Solarflüssigkeit L oder LS) betreiben. Die Verwendung
eines anderen Mediums ist unzulässig.
2.3

Baugruppen und Technische Dokumente

Die thermische Solaranlage dient der Warmwasserbereitung und bei
Bedarf zusätzlich der Heizungsunterstützung. Sie besteht aus verschie-
denen Bauteilen, die ebenfalls Installationsanleitungen enthalten. Wei-
tere Anleitungen können sich in den Zubehören befinden.
Logasol KS – 6 720 801 165 (2015/01)
7747006489.03-3.ST
6
5
4
Bild 5 Baugruppen einer Solaranlage
[1] Kollektor mit Temperaturfühler oben
[2] Rohrleitung (Rücklauf)
[3] Solarstation mit Ausdehnungsgefäß, Temperatur- und Sicher-
heitseinrichtungen
[4] Solarspeicher
[5] Solarregler
[6] Rohrleitung (Vorlauf)
Angaben zur Solarstation
2
3
2
1
2
3
6720640298-22.2ST
5
