▶ Ausdehnungsgefäß mit beiliegendem Befestigungsmaterial montie-
ren.
▶ Ausdehnungsgefäß [3] im Rücklauf an der Sicherheitsgruppe der
Solarstation anschließen.
6720801165.16-2.ST

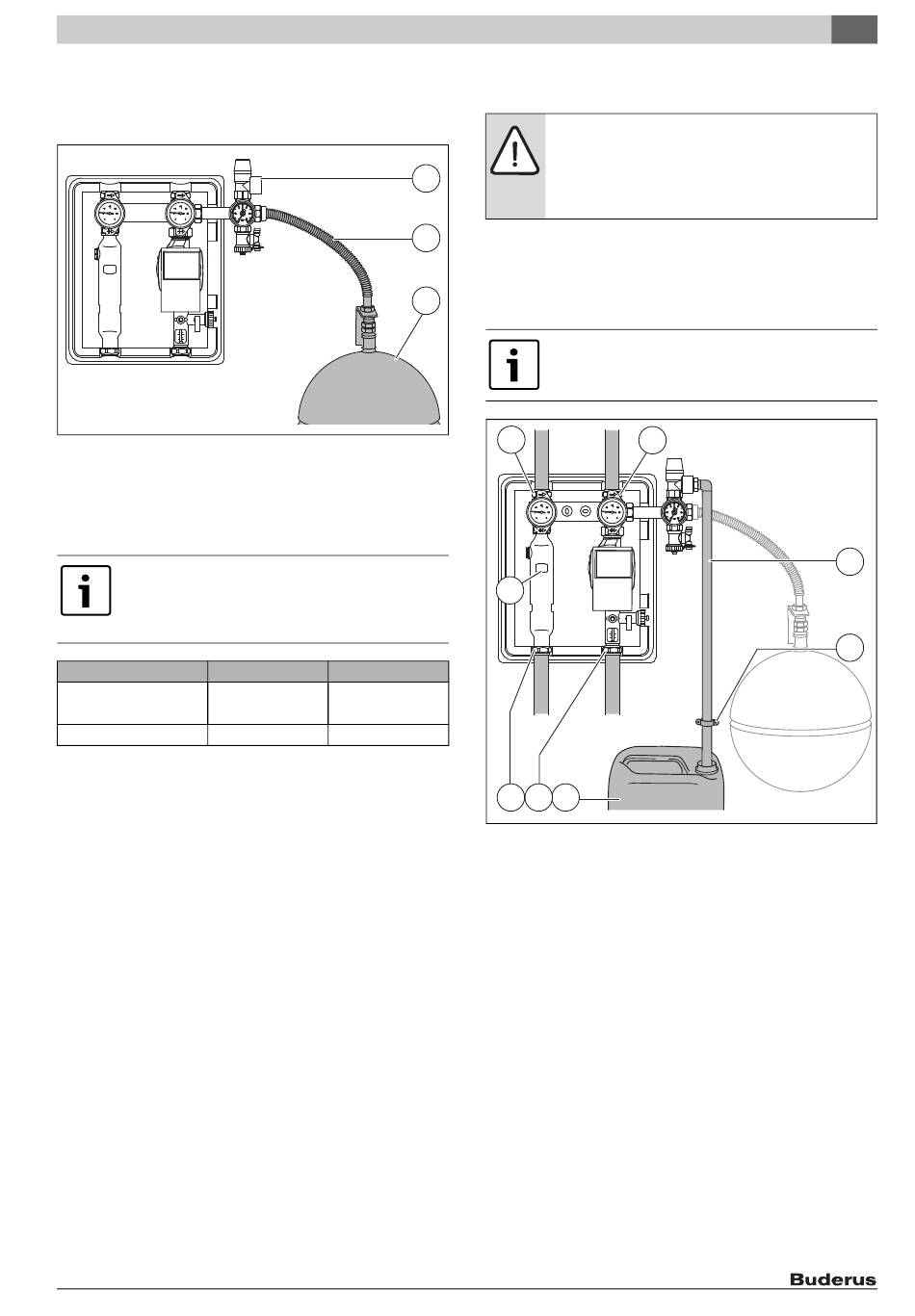

Bild 18
[1] Sicherheitsventil
[2] Edelstahlwellschlauch vom Anschluss-Set (Zubehör)
[3] Ausdehnungsgefäß
5.5.3 Vordruck des Ausdehnungsgefäßes (AG) anpassen
Der Vordruck des Ausdehnungsgefäßes errechnet sich
aus der statischen Anlagenhöhe
▶ Vordruck ausrechnen und einstellen, mindestens je-
doch 1,2 bar.
SKN/SKS
1)
statische Höhe (10 m) 1,0 bar
+ Zuschlag + 0,4 bar
= Vordruck AG = 1,4 bar
Tab. 6 Beispiel: kollektorabhängiger Vordruck
1) Ein Meter Höhendifferenz (zwischen Kollektorfeld und Solarstation) entspricht
0,1 bar
Um das maximal nutzbare Volumen zur Verfügung zu stellen:
▶ Vordruck bei unbelastetem Gefäß einstellen (ohne Flüssigkeits-
druck).
▶ Wenn der errechnete Vordruck höher oder niedriger als der werk-
seitig eingestellte Vordruck ist, Vordruck entsprechend korrigieren.
Logasol KS – 6 720 801 165 (2015/01)
1
2
3
1)
plus einem Zuschlag.
SKR
(10 m) 1,0 bar
+ 1,7 bar
= 2,7 bar
5.6 Rohrleitungen und Abblaseleitung an die Solarstation
anschließen
WARNUNG: Personen- und Anlagenschaden durch hei-
ße Solarflüssigkeit!
▶ Abblaseleitung in der Größe des Sicherheitsventil-
Austrittsquerschnittes ausführen (maximale Länge =
2 m und maximal 2 Bögen).
▶ Rohrleitungen ablängen und bis zum Anschlag in die Klemmringver-
schraubung [1] einschieben.
▶ Bauseitige Abblaseleitung [2] vom Sicherheitsventil bis in den Auf-
fangbehälter [4] beobachtbar münden lassen und mit einer Rohr-
schelle [3] sichern.
Um die unteren Klemmringverschraubungen festzuzie-
hen, an den mit [5] markierten Stellen mit Schrauben-
schlüssel 27 mm oder Rohrzange gegenhalten.
1
1
5
1 1 4
Bild 19 Anschluss an die Solarstation
[1] Klemmringverschraubung an allen vier Ausgängen
[2] Abblaseleitung (bauseits)
[3] Rohrschelle (bauseits)
[4] leerer Kanister (Auffangbehälter)
[5] Ansätze zum Gegenhalten der Verschraubungen unten
Solarstation installieren 5
2
3
7747006489.49-2.ST 7747006489.49-2.ST
