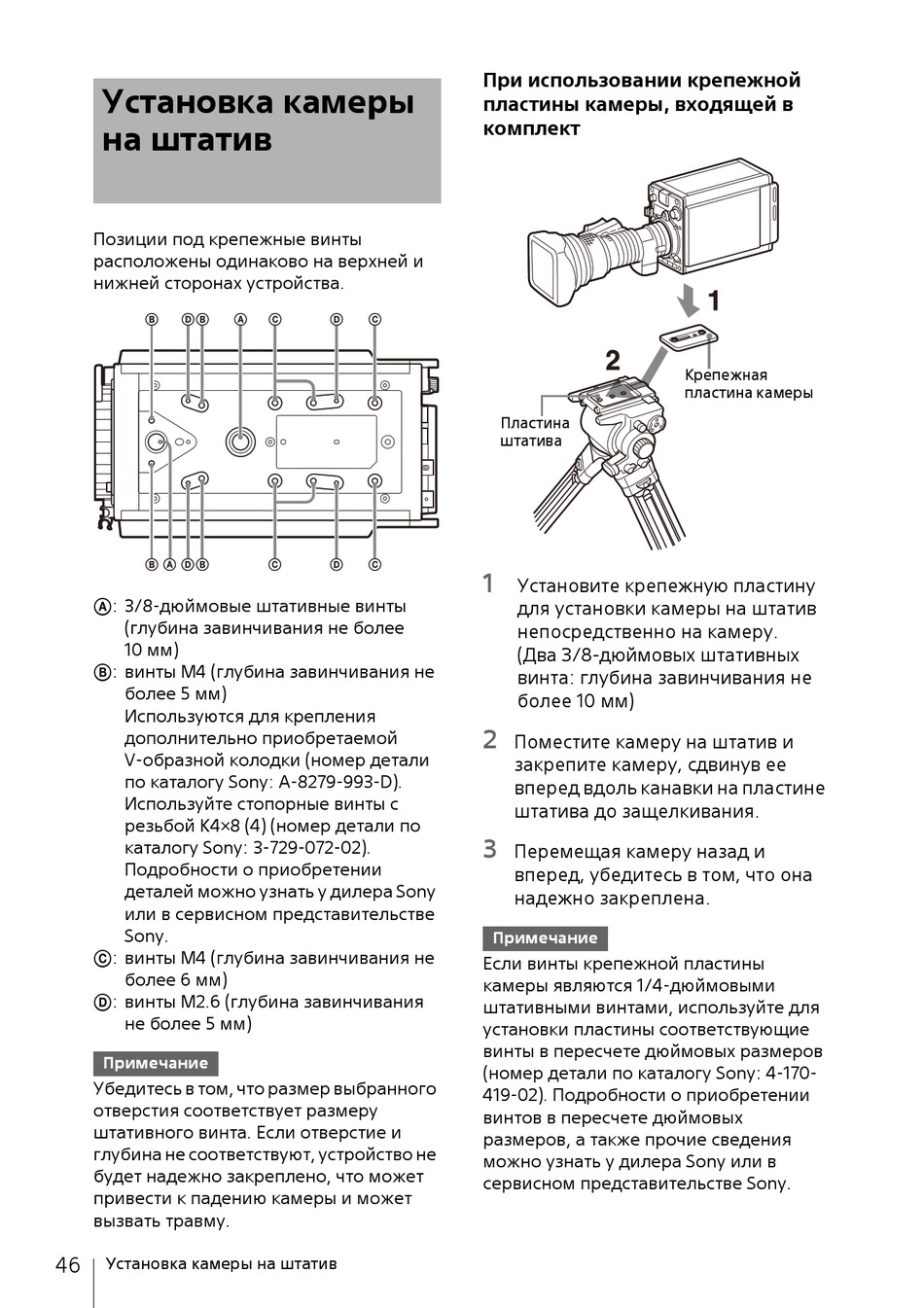

Установка камеры
на штатив
Позиции под крепежные винты
расположены одинаково на верхней и
нижней сторонах устройства.
: 3/8-дюймовые штативные винты
(глубина завинчивания не более
10 мм)
: винты M4 (глубина завинчивания не
более 5 мм)
Используются для крепления
дополнительно приобретаемой
V-образной колодки (номер детали
по каталогу Sony: A-8279-993-D).
Используйте стопорные винты с
резьбой K4×8 (4) (номер детали по
каталогу Sony: 3-729-072-02).
Подробности о приобретении
деталей можно узнать у дилера Sony
или в сервисном представительстве
Sony.
: винты M4 (глубина завинчивания не
более 6 мм)
: винты M2.6 (глубина завинчивания
не более 5 мм)
Примечание
Убедитесь в том, что размер выбранного
отверстия соответствует размеру
штативного винта. Если отверстие и
глубина не соответствуют, устройство не
будет надежно закреплено, что может
привести к падению камеры и может
вызвать травму.
46
Установка камеры на штатив
При использовании крепежной
пластины камеры, входящей в
комплект
Пластина
штатива
1
Установите крепежную пластину
для установки камеры на штатив
непосредственно на камеру.
(Два 3/8-дюймовых штативных
винта: глубина завинчивания не
более 10 мм)
2
Поместите камеру на штатив и
закрепите камеру, сдвинув ее
вперед вдоль канавки на пластине
штатива до защелкивания.
3
Перемещая камеру назад и
вперед, убедитесь в том, что она
надежно закреплена.
Примечание
Если винты крепежной пластины
камеры являются 1/4-дюймовыми
штативными винтами, используйте для
установки пластины соответствующие
винты в пересчете дюймовых размеров
(номер детали по каталогу Sony: 4-170-
419-02). Подробности о приобретении
винтов в пересчете дюймовых
размеров, а также прочие сведения
можно узнать у дилера Sony или в
сервисном представительстве Sony.
Крепежная
пластина камеры
