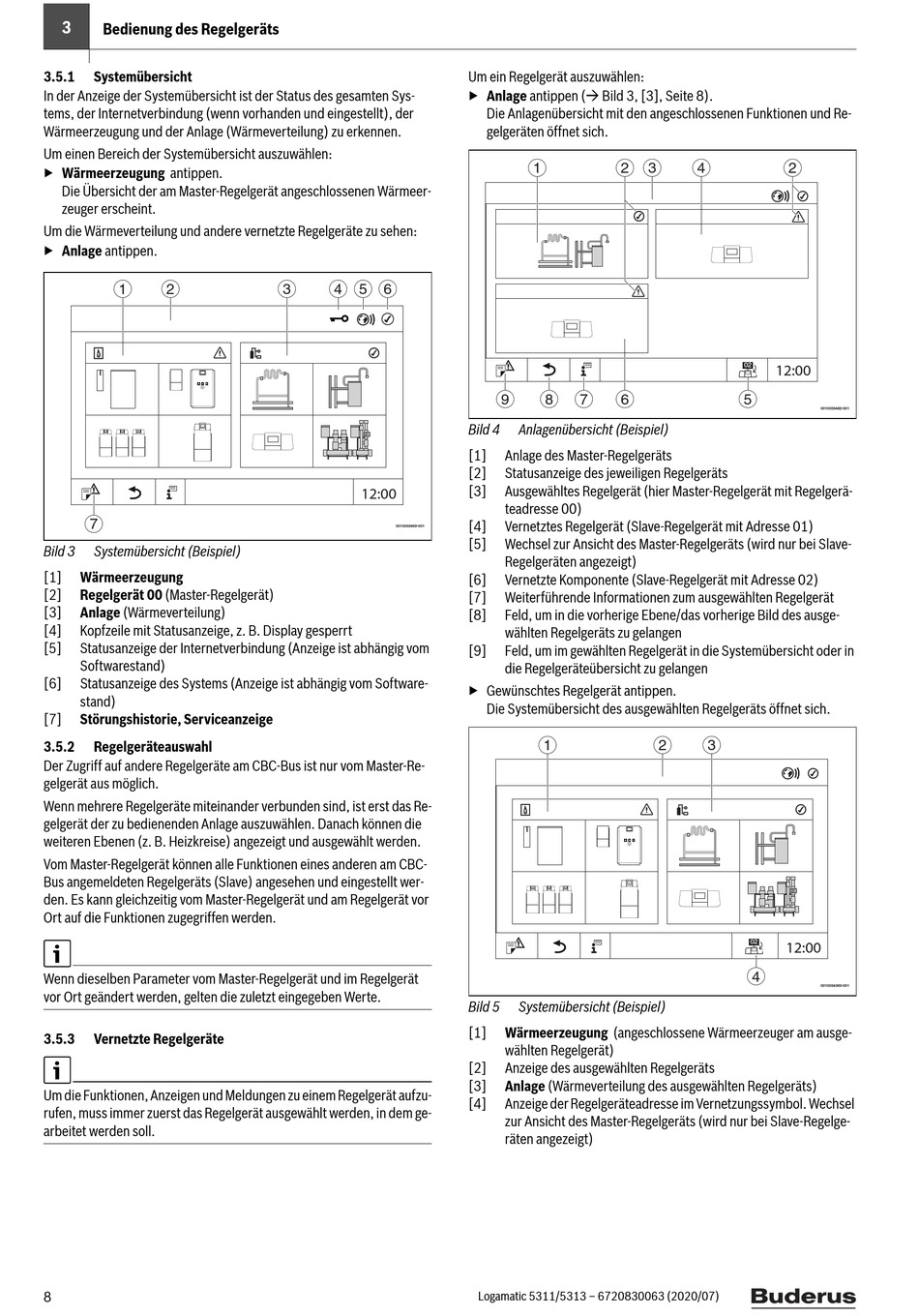

3
Bedienung des Regelgeräts
3.5.1 Systemübersicht
In der Anzeige der Systemübersicht ist der Status des gesamten Sys-
tems, der Internetverbindung (wenn vorhanden und eingestellt), der
Wärmeerzeugung und der Anlage (Wärmeverteilung) zu erkennen.
Um einen Bereich der Systemübersicht auszuwählen:
▶ Wärmeerzeugung antippen.
Die Übersicht der am Master-Regelgerät angeschlossenen Wärmeer-
zeuger erscheint.
Um die Wärmeverteilung und andere vernetzte Regelgeräte zu sehen:
▶ Anlage antippen.
1 2
7
Bild 3 Systemübersicht (Beispiel)
[1] Wärmeerzeugung
[2] Regelgerät 00 (Master-Regelgerät)
[3] Anlage (Wärmeverteilung)
[4] Kopfzeile mit Statusanzeige, z. B. Display gesperrt
[5] Statusanzeige der Internetverbindung (Anzeige ist abhängig vom
Softwarestand)
[6] Statusanzeige des Systems (Anzeige ist abhängig vom Software-
stand)
[7] Störungshistorie, Serviceanzeige
3.5.2 Regelgeräteauswahl
Der Zugriff auf andere Regelgeräte am CBC-Bus ist nur vom Master-Re-
gelgerät aus möglich.
Wenn mehrere Regelgeräte miteinander verbunden sind, ist erst das Re-
gelgerät der zu bedienenden Anlage auszuwählen. Danach können die
weiteren Ebenen (z. B. Heizkreise) angezeigt und ausgewählt werden.
Vom Master-Regelgerät können alle Funktionen eines anderen am CBC-
Bus angemeldeten Regelgeräts (Slave) angesehen und eingestellt wer-
den. Es kann gleichzeitig vom Master-Regelgerät und am Regelgerät vor
Ort auf die Funktionen zugegriffen werden.
Wenn dieselben Parameter vom Master-Regelgerät und im Regelgerät
vor Ort geändert werden, gelten die zuletzt eingegeben Werte.
3.5.3 Vernetzte Regelgeräte
Um die Funktionen, Anzeigen und Meldungen zu einem Regelgerät aufzu-
rufen, muss immer zuerst das Regelgerät ausgewählt werden, in dem ge-
arbeitet werden soll.
8
3 4 5 6
12:00
0010033659-001
Um ein Regelgerät auszuwählen:
▶ Anlage antippen ( Bild 3, [3], Seite 8).
Die Anlagenübersicht mit den angeschlossenen Funktionen und Re-
gelgeräten öffnet sich.
1 2
9 8 7 6
Bild 4 Anlagenübersicht (Beispiel)
[1] Anlage des Master-Regelgeräts
[2] Statusanzeige des jeweiligen Regelgeräts
[3] Ausgewähltes Regelgerät (hier Master-Regelgerät mit Regelgerä-
teadresse 00)
[4] Vernetztes Regelgerät (Slave-Regelgerät mit Adresse 01)
[5] Wechsel zur Ansicht des Master-Regelgeräts (wird nur bei Slave-
Regelgeräten angezeigt)
[6] Vernetzte Komponente (Slave-Regelgerät mit Adresse 02)
[7] Weiterführende Informationen zum ausgewählten Regelgerät
[8] Feld, um in die vorherige Ebene/das vorherige Bild des ausge-
wählten Regelgeräts zu gelangen
[9] Feld, um im gewählten Regelgerät in die Systemübersicht oder in
die Regelgeräteübersicht zu gelangen
▶ Gewünschtes Regelgerät antippen.
Die Systemübersicht des ausgewählten Regelgeräts öffnet sich.
1
Bild 5 Systemübersicht (Beispiel)
[1] Wärmeerzeugung (angeschlossene Wärmeerzeuger am ausge-
wählten Regelgerät)
[2] Anzeige des ausgewählten Regelgeräts
[3] Anlage (Wärmeverteilung des ausgewählten Regelgeräts)
[4] Anzeige der Regelgeräteadresse im Vernetzungssymbol. Wechsel
zur Ansicht des Master-Regelgeräts (wird nur bei Slave-Regelge-
räten angezeigt)
Logamatic 5311/5313 – 6720830063 (2020/07)
3 4 2
02
12:00
5
0010033482-001
2 3
02
12:00
4
0010034393-001
