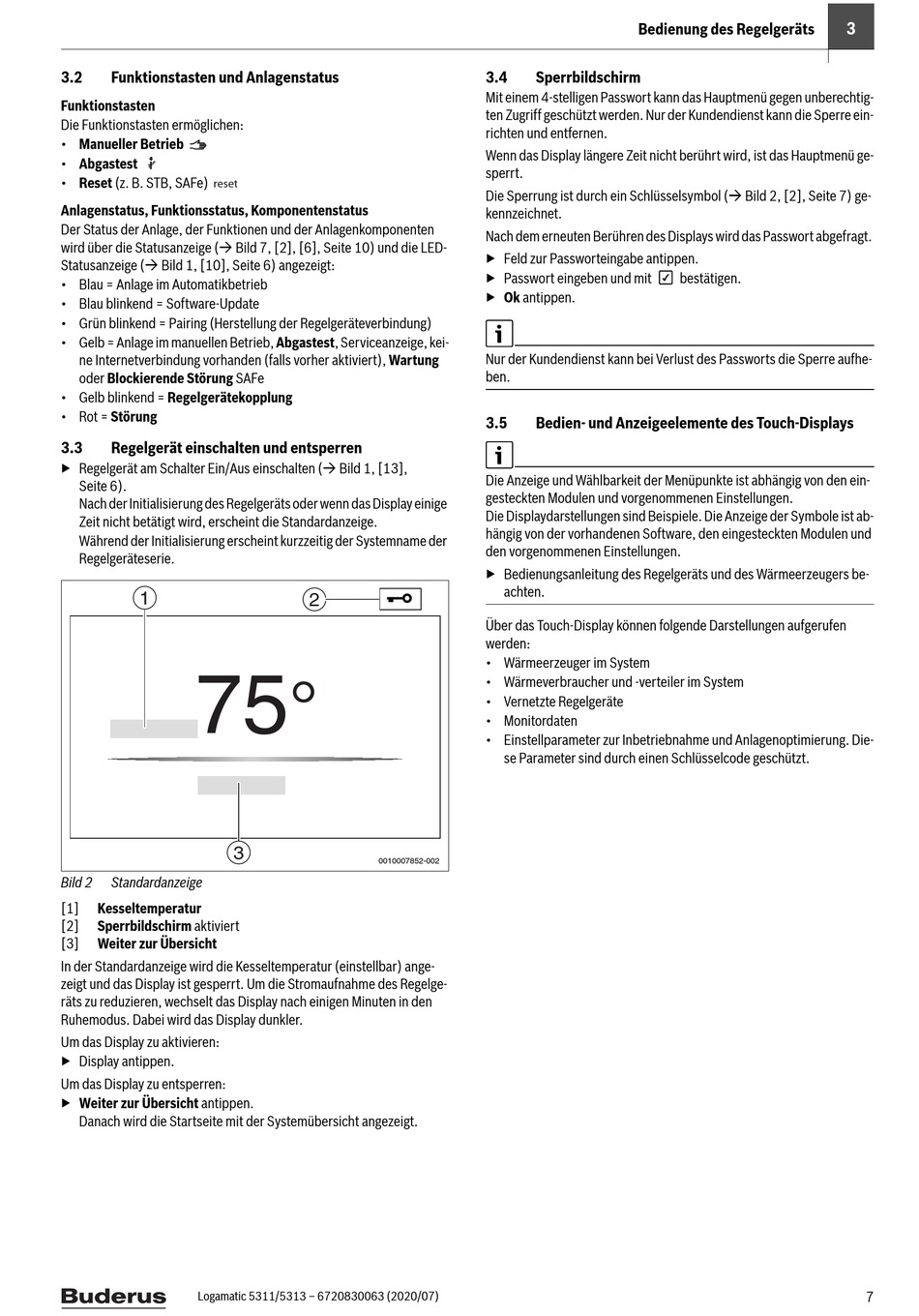

3.2

Funktionstasten und Anlagenstatus

Funktionstasten
Die Funktionstasten ermöglichen:
• Manueller Betrieb
• Abgastest
• Reset (z. B. STB, SAFe)
Anlagenstatus, Funktionsstatus, Komponentenstatus
Der Status der Anlage, der Funktionen und der Anlagenkomponenten
wird über die Statusanzeige ( Bild 7, [2], [6], Seite 10) und die LED-
Statusanzeige ( Bild 1, [10], Seite 6) angezeigt:
• Blau = Anlage im Automatikbetrieb
• Blau blinkend = Software-Update
• Grün blinkend = Pairing (Herstellung der Regelgeräteverbindung)
• Gelb = Anlage im manuellen Betrieb, Abgastest, Serviceanzeige, kei-
ne Internetverbindung vorhanden (falls vorher aktiviert), Wartung
oder Blockierende Störung SAFe
• Gelb blinkend = Regelgerätekopplung
• Rot = Störung
3.3 Regelgerät einschalten und entsperren
▶ Regelgerät am Schalter Ein/Aus einschalten ( Bild 1, [13],
Seite 6).
Nach der Initialisierung des Regelgeräts oder wenn das Display einige
Zeit nicht betätigt wird, erscheint die Standardanzeige.
Während der Initialisierung erscheint kurzzeitig der Systemname der
Regelgeräteserie.
1
75
Kesseltemp.
3
Bild 2 Standardanzeige
[1] Kesseltemperatur
[2] Sperrbildschirm aktiviert
[3] Weiter zur Übersicht
In der Standardanzeige wird die Kesseltemperatur (einstellbar) ange-
zeigt und das Display ist gesperrt. Um die Stromaufnahme des Regelge-
räts zu reduzieren, wechselt das Display nach einigen Minuten in den
Ruhemodus. Dabei wird das Display dunkler.
Um das Display zu aktivieren:
▶ Display antippen.
Um das Display zu entsperren:
▶ Weiter zur Übersicht antippen.
Danach wird die Startseite mit der Systemübersicht angezeigt.
Logamatic 5311/5313 – 6720830063 (2020/07)
2
°
0010007852-002
Bedienung des Regelgeräts
3.4

Sperrbildschirm

Mit einem 4-stelligen Passwort kann das Hauptmenü gegen unberechtig-
ten Zugriff geschützt werden. Nur der Kundendienst kann die Sperre ein-
richten und entfernen.
Wenn das Display längere Zeit nicht berührt wird, ist das Hauptmenü ge-
sperrt.
Die Sperrung ist durch ein Schlüsselsymbol ( Bild 2, [2], Seite 7) ge-
kennzeichnet.
Nach dem erneuten Berühren des Displays wird das Passwort abgefragt.
▶ Feld zur Passworteingabe antippen.
▶ Passwort eingeben und mit
▶ Ok antippen.
Nur der Kundendienst kann bei Verlust des Passworts die Sperre aufhe-
ben.
3.5

Bedien- und Anzeigeelemente des Touch-Displays

Die Anzeige und Wählbarkeit der Menüpunkte ist abhängig von den ein-
gesteckten Modulen und vorgenommenen Einstellungen.
Die Displaydarstellungen sind Beispiele. Die Anzeige der Symbole ist ab-
hängig von der vorhandenen Software, den eingesteckten Modulen und
den vorgenommenen Einstellungen.
▶ Bedienungsanleitung des Regelgeräts und des Wärmeerzeugers be-
achten.
Über das Touch-Display können folgende Darstellungen aufgerufen
werden:
• Wärmeerzeuger im System
• Wärmeverbraucher und -verteiler im System
• Vernetzte Regelgeräte
• Monitordaten
• Einstellparameter zur Inbetriebnahme und Anlagenoptimierung. Die-
se Parameter sind durch einen Schlüsselcode geschützt.
3
bestätigen.
