3.5.4 Wärmeerzeugung
Bei mehreren Wärmeerzeugern kann in der Anzeige der Wärmeerzeu-
gung ein Wärmeerzeuger ausgewählt werden. Vom ausgewählten Wär-
meerzeuger werden die aktuellen Parameter für die vorhandenen
Bauteile angezeigt.
1
12
11

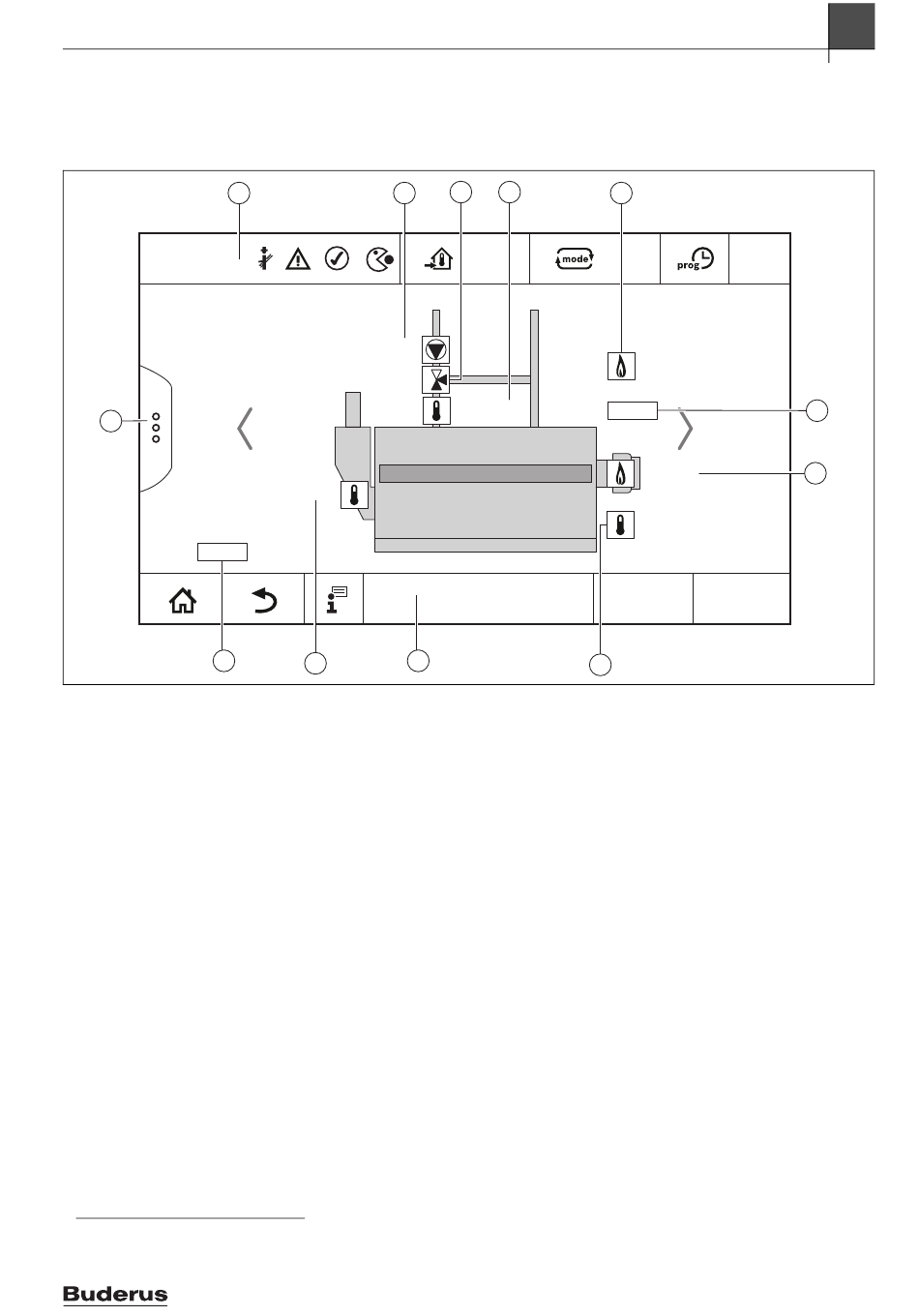

Bild 6 Anzeige Wärmeerzeugung (Beispiel)
[1] Kopfzeile mit Statusanzeigen des Wärmeerzeugers
[2] Kesselkreispumpe mit Statusanzeige, Leistungsangabe in %
[3] Stellglied mit Statusanzeige, Positionsangabe
1)
[4] Rücklauftemperatur
[5] Brennstoff
[6] Art des Wärmeerzeugers
[7] Brenner mit Statusanzeige, Brennerleistung
[8] Wärmeerzeuger mit Statusanzeige, Kesseltemperatur
[9] Fußzeile mit Navigationssysmbolen
[10] Abgastemperatur
[11] Angabe zur Wärmeübertragung (situationsabhängig)
[12] Erweiterte Funktionen des Wärmerezeugers
1) Sollwert und Istwert (Sollwert in Klammer)
Logamatic 5311/5313 – 6720830063 (2020/07)
3
2
[0 %]
0 % [0 %]
*** °C [0 %]
*** °C
9
10
1)
1)
1)
Bedienung des Regelgeräts
4
5
0 % [0 %]
*** °C [0 %]
8
3
6
7
12:00
