Funktionsbeschreibung
5.1
Einstellung Schutzgasmenge
Sowohl eine zu geringe, als auch eine zu hohe Schutzgaseinstellung kann Luft ans Schweißbad bringen
und in der Folge zu Porenbildung führen. Schutzgasmenge entsprechend der Schweißaufgabe anpas-
sen!
•
Gasflaschenventil langsam öffnen.
•
Druckminderer öffnen.
•
Stromquelle am Netz- oder Hauptschalter einschalten.
•
Funktion Gastest > siehe Kapitel 5.1.1 auslösen (Schweißspannung und Drahtvorschubmotor bleiben
abgeschaltet - kein versehentliches Zünden des Lichtbogens).
•
Gasmenge am Druckminderer je nach Anwendung einstellen.
Einstellhinweise
Schweißverfahren
MAG-Schweißen
MIG-Löten
MIG-Schweißen (Aluminium)
WIG
Heliumreiche Gasgemische erfordern eine höhere Gasmenge!
Anhand folgender Tabelle sollte die ermittelte Gasmenge ggf. korrigiert werden:
Schutzgas
75 % Ar / 25 % He
50 % Ar / 50 % He
25 % Ar / 75 % He
100 % He

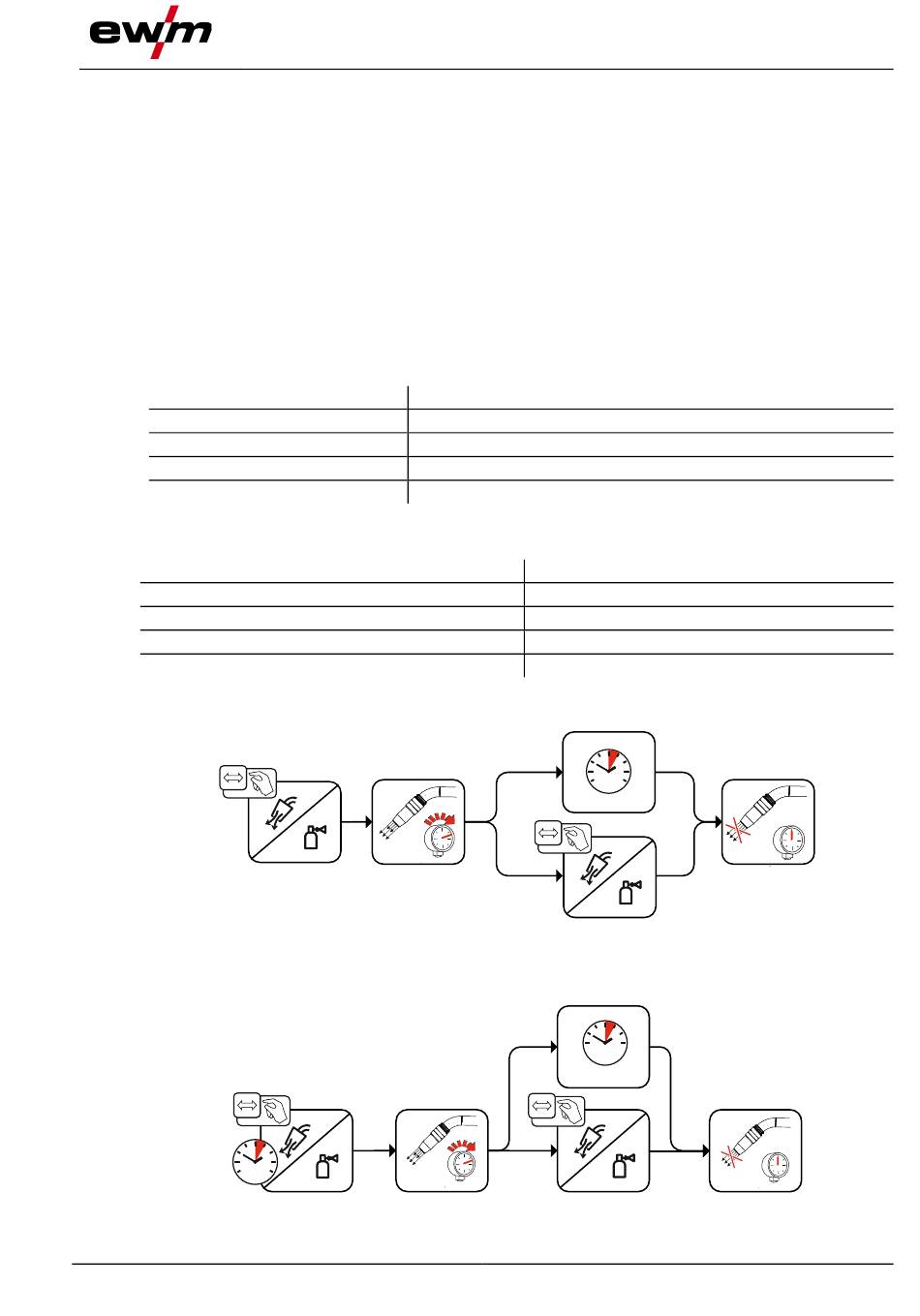

5.1.1
Gastest
5.1.2
Schlauchpaket spülen
099-00HPXQ-EW500
22.01.2021
Empfohlene Schutzgasmenge
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 11,5 = l/min
Drahtdurchmesser x 13,5 = l/min (100 % Argon)
Gasdüsendurchmesser in mm entspricht l/min Gasdurchfluss
5s
Funktionsbeschreibung
Faktor
1,14
1,35
1,75
3,16
25s
Abbildung 5-1
300s
Abbildung 5-2
Einstellung Schutzgasmenge
0
0
