Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
Pos. Symbol
8
t7
9
t8
10
4.1.3
Steuerungsbereich C
Pos. Symbol
1
2
3
4
5
6
18
Beschreibung
0
Signalleuchte Endprogramm End
--------- Drahtgeschwindigkeit (Prozent von Hauptprogramm P
--------- Korrektur der Lichtbogenlänge
--------- Endstromzeit "t10"
Start- und Endprogramm sind ausschließlich in den Betriebsarten 2- und 4-Takt-Spe-
zial aktiv.
Signalleuchte Gasnachströmzeit
Drucktaste Schweißparameter
Schweißparameter in Abhängigkeit vom verwendeten Schweißverfahren und von der
Betriebsart anwählen.
Beschreibung
0
Drucktaste Anzeige links / Sperrfunktion
Umschaltung der Geräteanzeige zwischen diversen Schweißparametern. Signalleuch-
ten zeigen den gewählten Parameter.
-------- Nach 3 s Betätigung wechselt das Gerät in die Sperrfunktion > siehe Kapi-
tel 4.3.6.
Signalleuchte Einheit der Drahtgeschwindigkeit
m/min --- Parameterwert wird in Meter pro Minute angezeigt.
ipm ------- Parameterwert wird in Inch per minute angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 5.10.
Signalleuchte Materialdicke
Anzeige der gewählten Materialdicke.
Signalleuchte Schweißstrom
Anzeige des Schweißstroms in Ampere.
Signalleuchte, Drahtgeschwindigkeit
Leuchtet, wenn die Drahtgeschwindigkeit angezeigt wird.
Signalleuchte Sperrfunktion
Ein- und ausschalten über Drucktaste Anzeige links / Sperrfunktion.

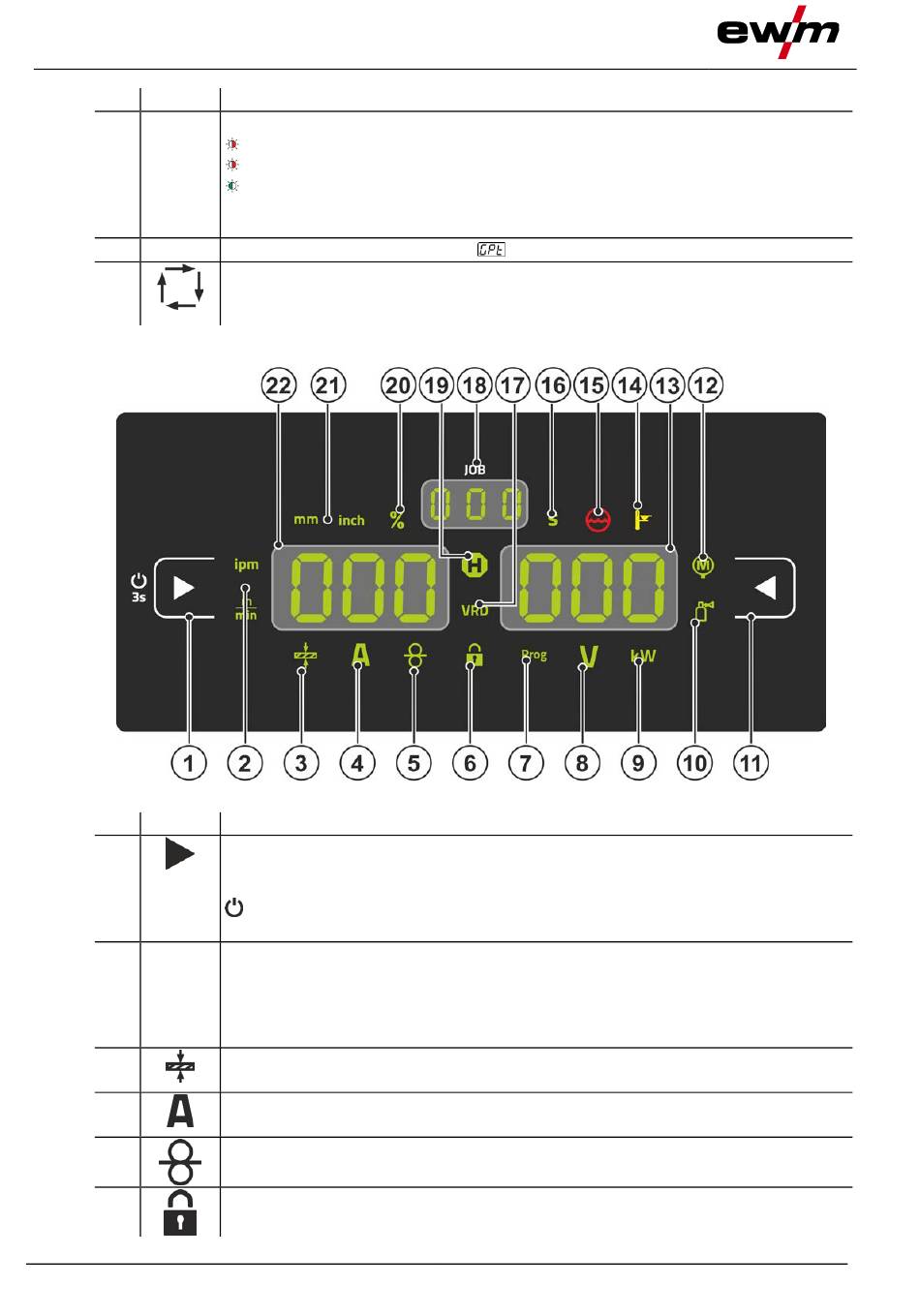

Abbildung 4-4
)
A
099-00HPXQ-EW500
