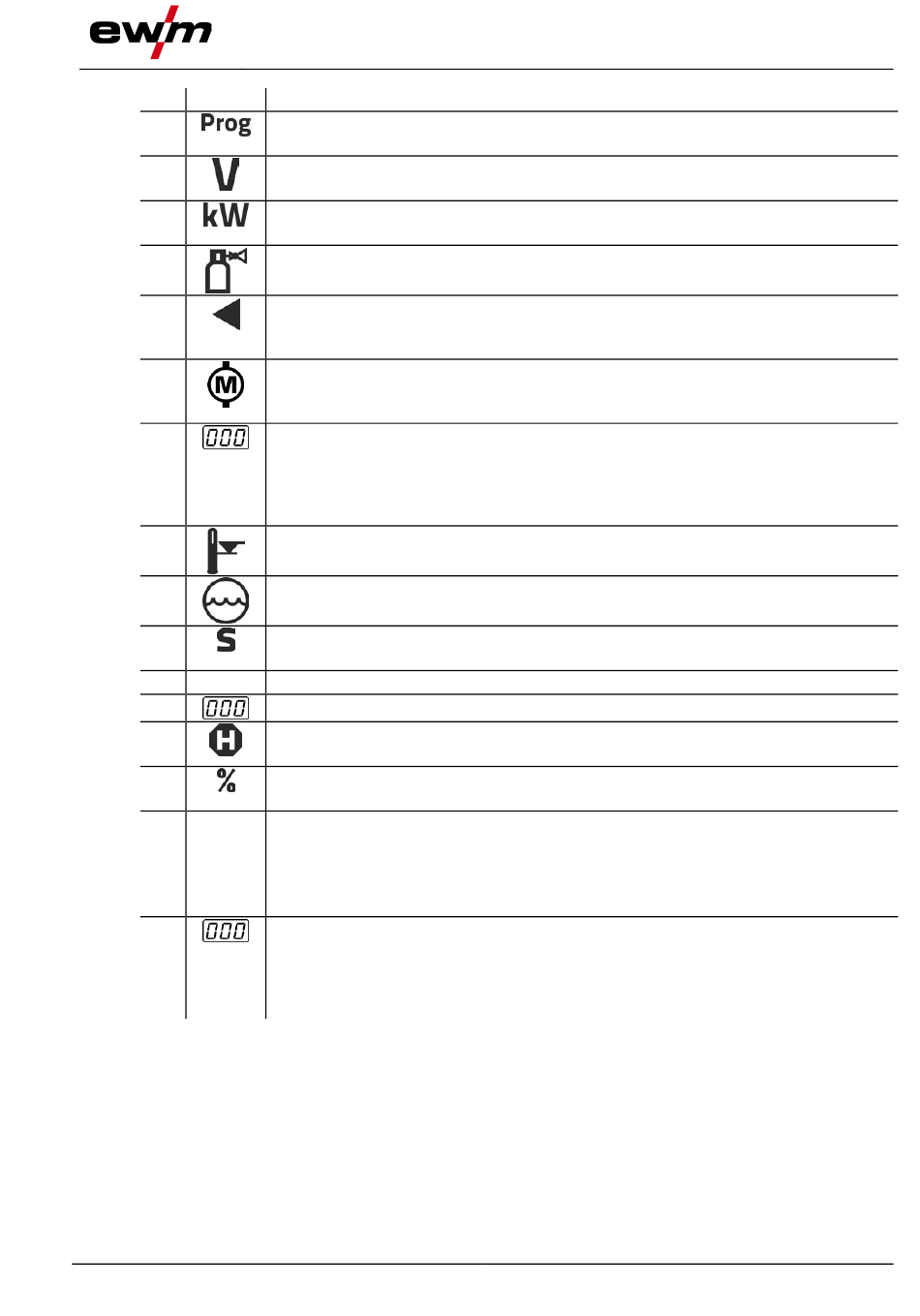

Pos. Symbol
7
8
9
10
11
12
13
14
15
16
17
VRD
18
19
20
21
22
099-00HPXQ-EW500
22.01.2021
Beschreibung
0
Signalleuchte Programm
Anzeige der aktuellen Programmnummer in der Schweißdatenanzeige.
Signalleuchte Korrekturspannung Lichtbogenlänge
Anzeige der Korrekturspannung Lichtbogenlänge in Volt.
Signalleuchte Schweißleistung
Anzeige der Schweißleistung in Kilowatt.
Signalleuchte elektronische Gasmengenregelung OW DGC > siehe Kapitel 5.7.1
Zeigt die Gasdurchflussmenge in der Geräteanzeige.
Drucktaste Anzeige rechts
Primäre Anzeige der Korrektur der Lichtbogenlänge und weiterer Parameter und deren
Werte.
Signalleuchte Motorstrom
Während dem Drahteinfädeln wird der aktuelle Motorstrom (Drahtvorschubantrieb) in
Ampere angezeigt.
Anzeige rechts - Primäre Anzeige Schweißspannung
In dieser Anzeige wird die Schweißspannung, Korrektur der Lichtbogenlänge, Pro-
gramme oder Schweißleistung angezeigt (Umschaltung durch Drucktaste Anzeige
rechts). Des Weiteren werden Dynamik und je nach Vorauswahl diverse Schweißpara-
meterwerte dargestellt. Parameterzeiten oder Hold-Werte > siehe Kapitel 4.2.
Signalleuchte Übertemperatur / Fehler Schweißbrennerkühlung
Warn- und Fehlermeldungen > siehe Kapitel 6
Signalleuchte Kühlmittelstörung
Signalisiert Durchflussstörung bzw. Kühlmittelmangel.
Signalleuchte Sekunde
Der angezeigte Wert wird in Sekunde dargestellt.
Signalleuchte Spannungsminderungseinrichtung (VRD) > siehe Kapitel 5.9
Anzeige JOB-Nummer (Schweißaufgabe) > siehe Kapitel 5.4.1
Signalleuchte Zustandsanzeige (Hold)
Anzeige der Mittelwerte über die gesamte Schweißung.
Signalleuchte Prozent
Der angezeigte Wert wird in Prozent dargestellt.
Signalleuchte Einheit der Materialdicke
mm ------- Parameterwert wird in Millimeter angezeigt.
inch ------ Parameterwert wird in Inch angezeigt.
Umschaltung zwischen metrischem oder imperialen System über Sonderparameter
"P29" > siehe Kapitel 5.10.
Anzeige links - Primäre Anzeige Schweißleistung
In dieser Anzeige wird die Schweißleistung entweder als Drahtgeschwindigkeit,
Schweißstrom oder Materialdicke angezeigt (Umschaltung durch Drucktaste Anzeige
links). Des Weiteren werden je nach Vorauswahl diverse Schweißparameterwerte dar-
gestellt. Parameterzeiten oder Hold-Werte > siehe Kapitel 4.2.
Gerätesteuerung - Bedienelemente
Übersicht Steuerungsbereiche
