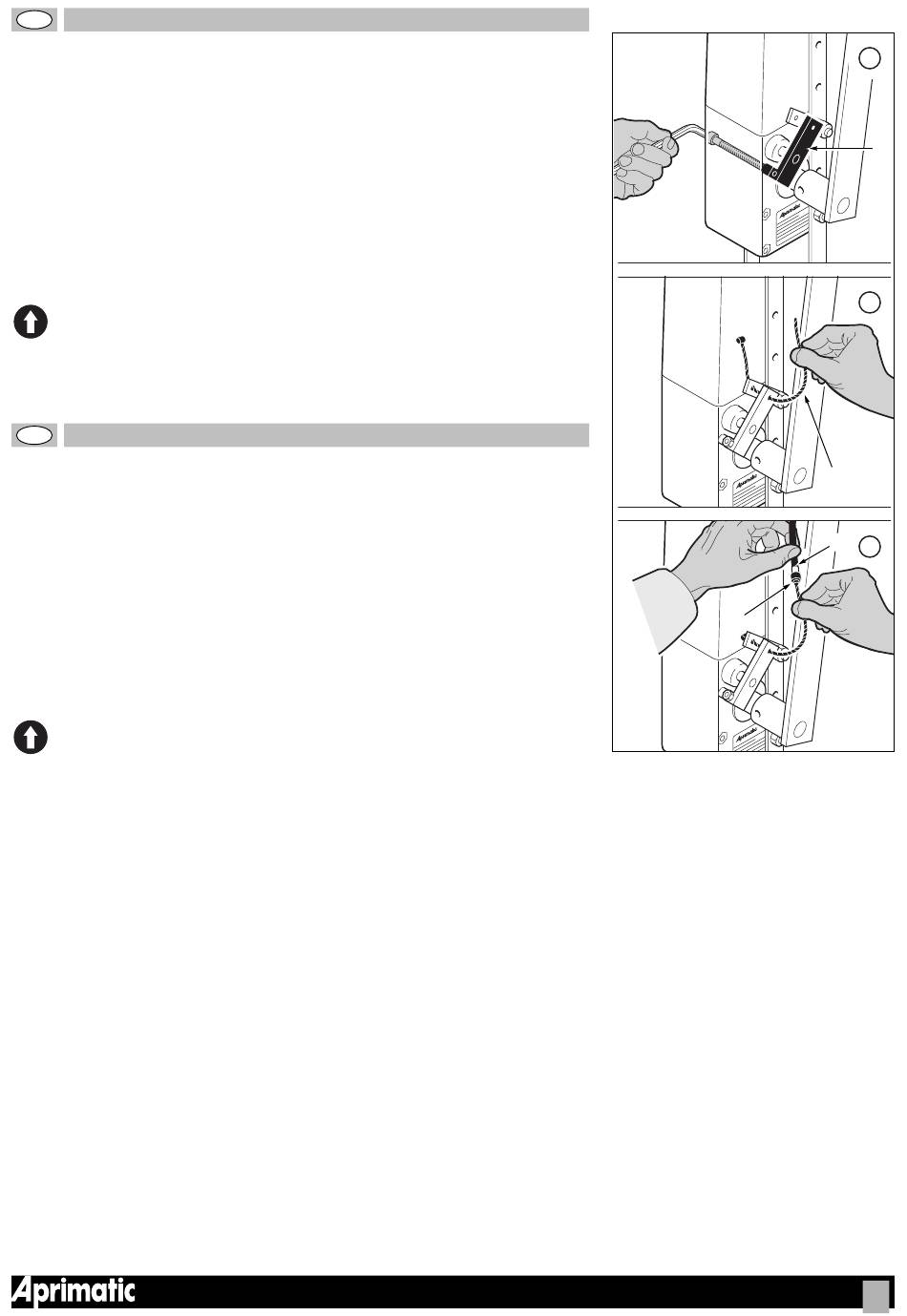

VORBEREITUNG DES ANTRIEBS (Serie EM51)
D
1 - Die Schraube A lösen.
2 - Den Winkel B anlegen und mit der zuvor entfernten Schraube befestigen.
3 - Den Hebel C und den Bolzen D vormontieren und mit Schraube und selbst-
sichernder Mutter sichern.
4 - Die Schraube E lockern und die Mutter F abnehmen.
5 - Den Entriegelungshebel G anbringen und mit Hilfe der zuvor entfernten
Schraube befestigen.
6 - Das Metallkabel H erst durch die Bohrung des Entriegelungshebels und
dann durch die Bohrung des Bügels führen.
7 - Das Metallkabel mit Graphitfett einfetten und die Zentrierbuchse L sowie
die Hülle M einsetzen.
GEBOT: Das Metallkabel darf nicht geknickt oder ausgefranst sein,
da es sonst in der Hülle nicht frei laufen kann.
PREPARACIÓN DEL GRUPO OPERADOR (serie EM51)
E
1 - Desenroscar el tornillo A.
2 - Colocar la brida B y sujetarla con el tornillo que se acaba de desenroscar.
3 - Montar provisionalmente la palanca C y el perno D bloqueándolos con el
tornillo y la tuerca con autobloqueo.
4 - Aflojar el tornillo E y sacar la tuerca F.
5 - Colocar la palanca de desbloqueo G sujetándola por medio del tornillo des-
enroscado antes.
6 - Introducir el cable metálico H primero en el taladrado de la palanca de des-
bloqueo y luego en el de la brida.
7 - Lubricar el cable metálico con grasa del tipo grafitado, introducir el casqui-
llo de centrado L y la vaina M.
OBLIGATORIO: no hay que doblar ni deshilachar el cable metálico
porque esto podr'a perjudicar su capacidad de deslizar dentro de la
vaina.
