Maggi STEFF 2034 Allgemeine Informationen Seite 67

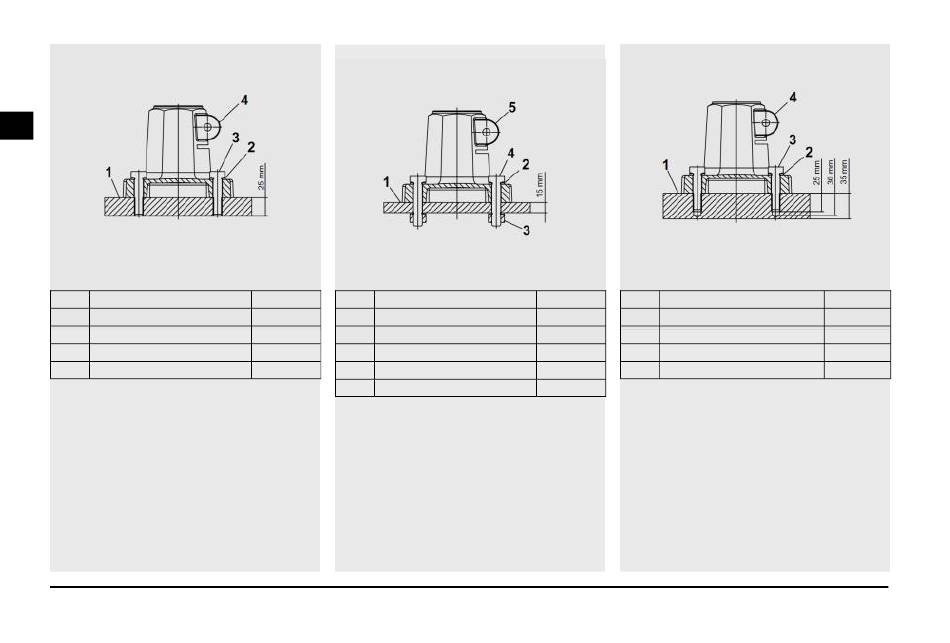

SOLUTION A
(Plaque de 25mm d'épaisseur avec trous passants filetés)
FR
POS. DENOMINATION
Plaque (25 mm d'épaisseur)
1
Rondelle Ø12 mm
2
3 Vis TE M12x50
4 Base
66
SOLUTION B
(Plaque de 15mm d'épaisseur avec trous passants)
Fig.8
QUANTITE POS. DENOMINATION
Plaque (15 mm d'épaisseur)
1 1
Rondelle Ø12 mm
4 2
4 3 Ecrou M12
1 4 Vis TE M12x60
5 Base
SOLUTION C
(Plaque de 35mm d'épaisseur avec trous borgnes)
Fig.9
QUANTITE POS. DENOMINATION
Plaque (35 mm d'épaisseur)
1 1
Rondelle Ø12 mm
8 2
4 3 Vis TE M12x50
4 4 Base
1
Fig.10
QUANTITE
1
4
4
1
