KAPITOLA 3 - POUŽITÍ A NASTAVOVÁNÍ
VÝSTRAHA
Veškerá nastavení
uskutečňovat tehdy, když je stroj
odpojený od napájecí sítě, při
vytažení napájecí zástrčky.
3-1 NASTAVENÍ VÝŠKY
Pro seřízení výkonového podávacího
zařízení v jeho výšce je nezbytně
nutné vzít do úvahy tloušťku kusu,
který se má obrábět (viz obrázek 12).
Umístěte kola k výšce o zhruba 3 až 5
se musí mm menší, než je výška podávací
roviny, tak, aby tato vždy pevně
držela. Závěsný systém
jakékoliv výškové rozdíly.
3-2 NASTAVENÍ SKLONU
Výkonové podávací zařízení bylo
konstrukčně navržené k použití na
různých strojích. Pro ujištění, že je
pohyb kusu souběžný k čtvercovému
vedení, je potřeba v každém případě
umístit výkonové podávací zařízení v
mírném úhlu ke směru pohybu kusu
(viz obrázek 13).

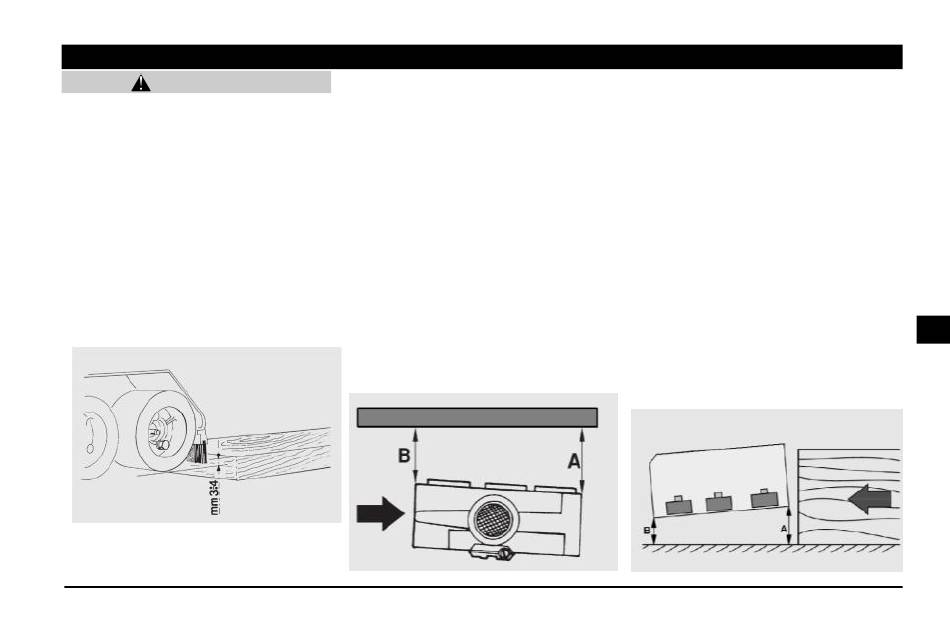

obr.12
obr.13
Pro takové aplikace, ve kterých se
podávací zařízení používá ve svislém
směru, se zde ujistěte, že vzdálenost
odsadí (B)
čtvercem je o 5 až 6 mm menší, než
vzdálenost (A) u vstupního válce.
Pro takové aplikace, ve kterých se
výkonové podávací zařízení používá
ve vodorovném směru (obrázek 14),
se ujistěte, že vzdálenost (B) mezi
výstupním válcem a rovinou stroje je o
5 až 6 mm menší, než je vzdálenost
(A), tedy vzdálenost mezi vstupním
válcem a rovinou obráběcího stroje.
A = B +5/6 mm
mezi výstupním
obr.14
A = B +5/6 mm
válcem a
