Lenord+Bauer MiniCODER GEL 2432 Einbauhinweise Seite 3

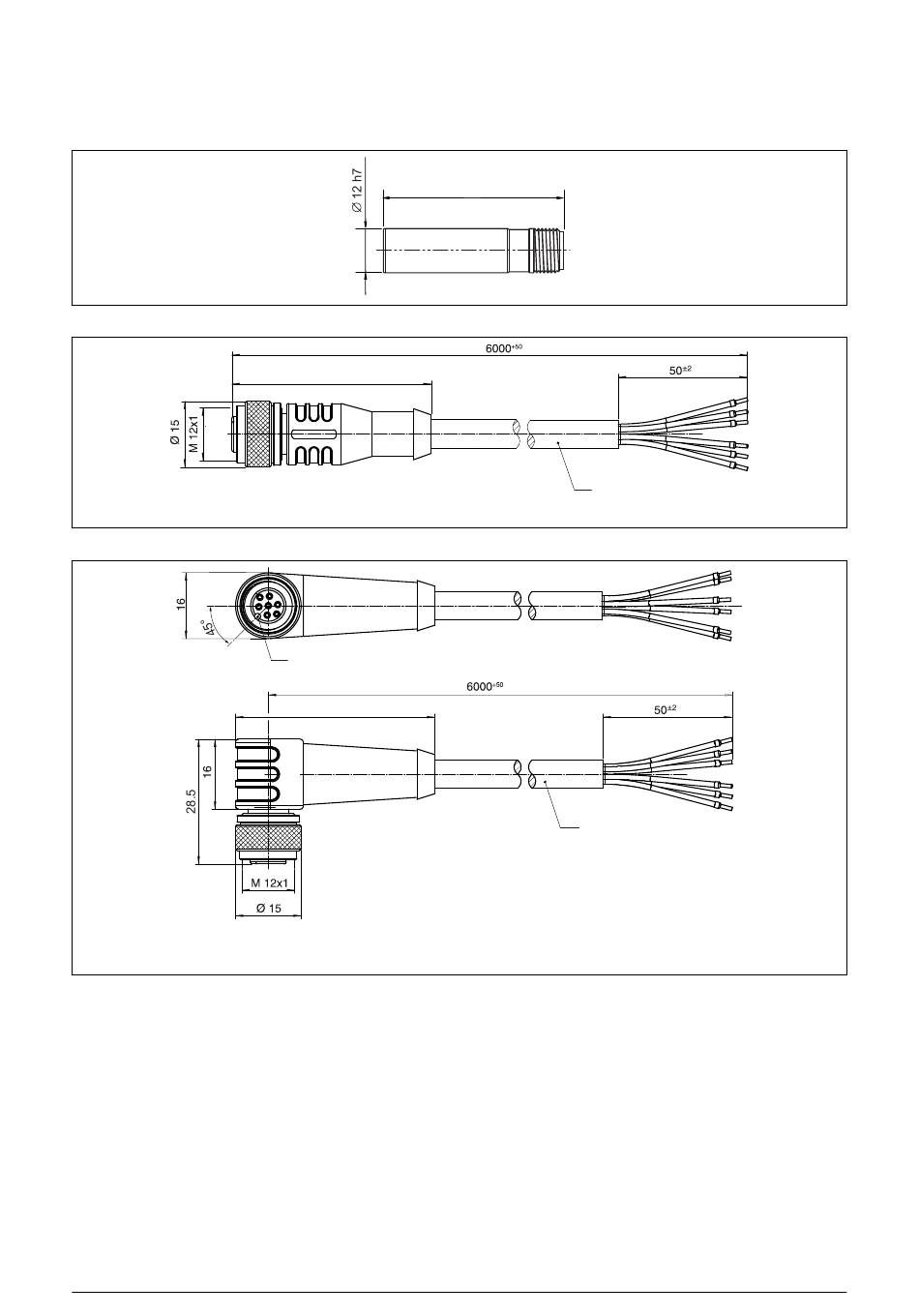

Maßbild GEL 2432
Maßbild GG 600 (Anschlusskabel mit angespritztem Stecker, gerade)
A = Leitung LiF9YHC -11YH 8 x 0.25 mm
Maßbild GW 600 (Anschlusskabel mit angespritztem Stecker, gewinkelt)
A = Leitung LiF9YHC -11YH 8 x 0.25 mm
B = Codierung
DS21-2432 / (01-2019)
45.5
2
; Werkstoff: PUR, geschirmt, halogenfrei; Farbe: grau
B
45.5
2
; Werkstoff: PUR, geschirmt, halogenfrei; Farbe: grau
Alle Maße in mm; Allgemeintoleranz DIN ISO 2768 -mK
49
A
A
Maßbilder
3
