Wichtig:
•
An die Nebenstelleneingänge dürfen keine externen Spannungen
angeschlossen werden!
•
Nebenstelleneingänge und COM verschiedener Geräte dürfen nicht
miteinander verbunden werden. Andernfalls ist keine Funktion
gewährleistet.
7.
Installation

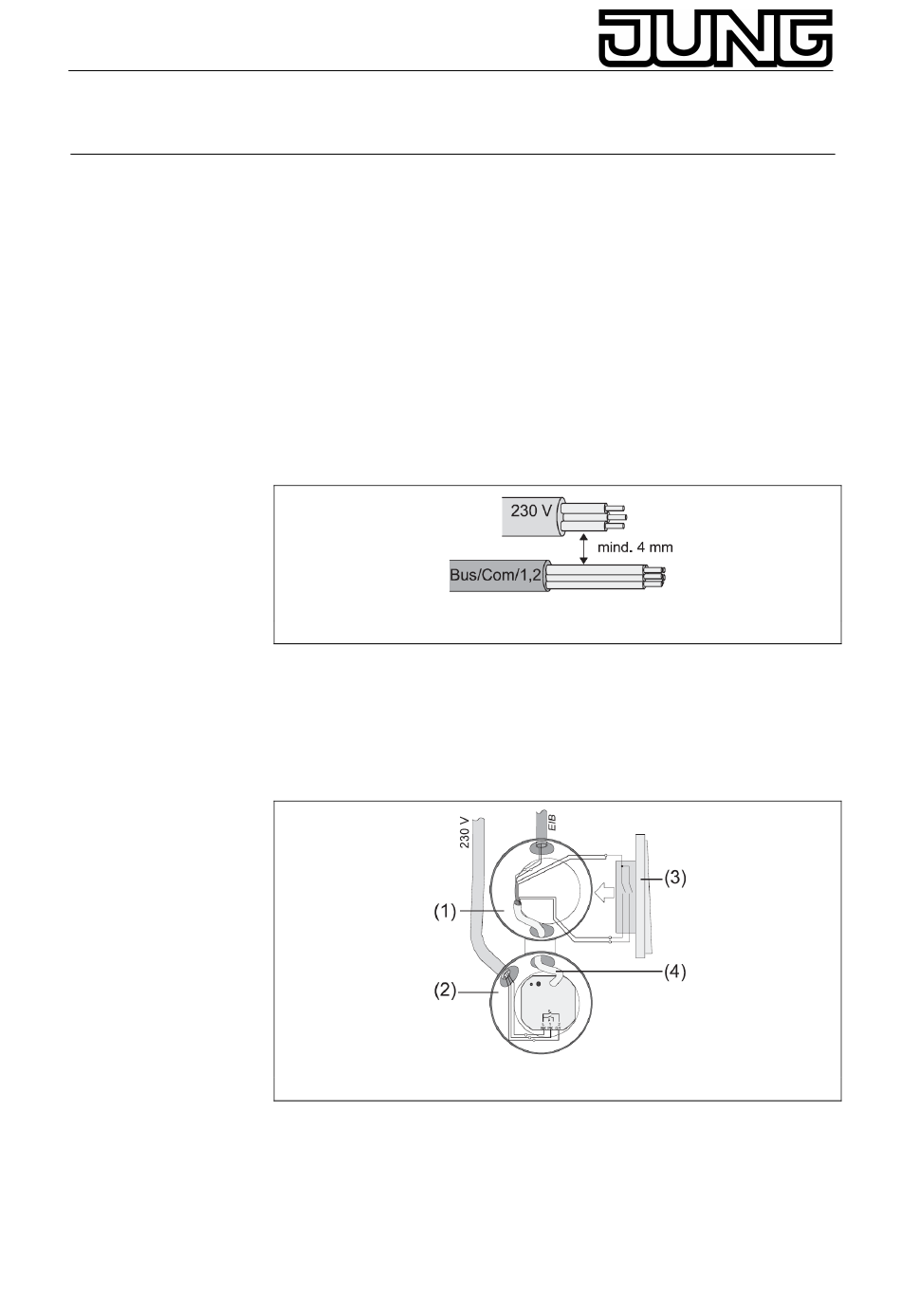

Bei der Installation ist auf ausreichende Isolierung zwischen 230 V und
Bus bzw. Nebenstellen zu achten!
Mindestabstand zwischen
Bus-/Nebenstellenadern und 230-V-Adern: 4 mm.
Empfehlung:
Installieren Sie zwei Einzeldosen, wie in Abbildung gezeigt. Die eine
Dose (1) kann dann neben dem Bus- und Nebenstellenanschluss
auch z. B. einen Serienschalter (3) aufnehmen; die andere Dose (2)
nimmt dann den Schalt- bzw. Jalousieaktor und die 230-V-Klemmen
auf. Die Steuerleitung (4) wird durch die Durchführung geführt.
UP-Aktoren
Bild F
Bild G
5
