5.

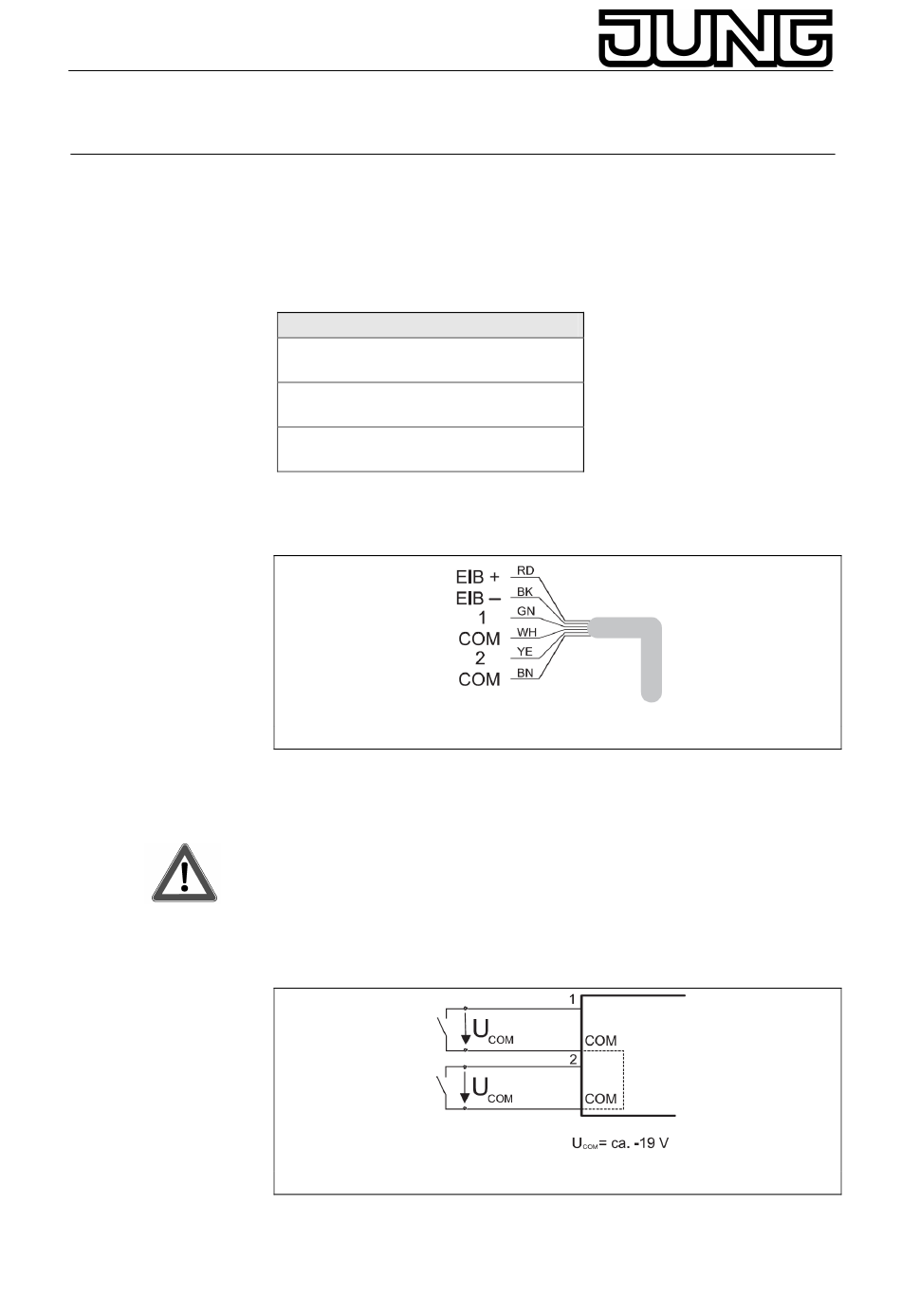

Anschlussbelegung Steuerleitung
Die Steuerleitung dient zum Anschluss von Bus und
Nebenstelleneingängen. Nicht verwendete Adern der Steuerleitung sind
gegeneinander zu isolieren.
Anschluss Steuerleitung:
EIB+
rot
EIB–
schwarz
Binäreingang 1
COM
Binäreingang 2
COM
Länge der Steuerleitung: ca. 33 cm.
Die Anschlussleitung für die Binäreingänge darf um max. 5 m
verlängert werden.
6.
Funktion Nebenstellen-/Binär-Eingänge
Gefahrenhinweis:
An die Nebenstelleneingänge darf auf keinen Fall Netzspannung
230 V angeschlossen werden! Hierdurch wird die Sicherheit des
gesamten KNX-Systems gefährdet! Personen können gefährdet,
Geräte und Einrichtungen können zerstört werden!
Zwei Nebenstelleneingänge dienen zum Anschluss potenzialfreier
Kontakte zur Vorort-Bedienung oder als Binäreingänge.
UP-Aktoren
(RD)
(BK)
grün
(GN)
weiß
(WH)
gelb
(YE)
braun (BN)
Bild D
Bild E
