Holtkamp Electronics PAYBOX
9
Installation
9.1 Installationshinweise
Durch hochwertige Mikroelektronik erreicht die PayBox ein
Höchstmaß an Zuverlässigkeit im täglichen Gebrauch. Die kann
jedoch nur gewährleistet werden, wenn auch die Installation der
PayBox fachgerecht durchgeführt wird. Beachten Sie deshalb
bei der Installation ...
● dass Sie nur nach den gültigen VDE-Vorschriften und nur
von autorisierten Elektrofachleuten durchgeführt werden
darf.
● dass der Fußbodenbelag antistatisch und ableitfähig sein
muss, um eine Beschädigung der Elektronik durch stati-
sche Aufladung zu verhindern.
● dass beim Schalten von Schützen bzw. Relais an den
Relaiskontakten Abschaltfunken entstehen, die zu Fehl-
funktionen und Störungen des Münzautomaten führen
können! Zur Unterdrückung dieser Funken müssen gege-
benenfalls geeignete Entstörkombinationen an den
Schütz- bzw. Relaisspulen vorgesehen werden.
9.2 Montagehinweise
● Die PayBox ist für die Aufputzmontage konzipiert.
● Die PayBox muss ausreichend befestigt werden.
Dafür befinden sich in der Gehäuserückwand kleine
Bohrungen (siehe S. 6). Schrauben und Dübel sind nicht
im Lieferumfang enthalten.
● Der Münzautomat muss lot- und waagerecht montiert
werden, um eine einwandfreie Funktion der Münzannahme
zu gewährleisten. Das bedeutet, dass der Neigungswinkel
des Gerätes maximal 2° nach vorn oder hinten und maxi-
mal 2° nach rechts oder links betragen darf.
● Die PayBox-Verkabelung erfolgt durch die großen Bohrun-
gen in der Gehäuserückwand (siehe S. 6) oder durch die
zwei großen Bohrungen im Gehäuseboden. Es sind
Verschraubungen mit metrischem Gewinde (M20) nötig,
wenn die PayBox-Verkabelung durch den Gehäuseboden
vorgenommen wird. Diese sind nicht im Lieferumfang ent-
halten. Wählen Sie die Kabelquerschnitte der Zuleitung
ausreichend groß! Bedenken Sie dabei auch die ange-
schlossene Last. Richten Sie sich nach den vor Ort gel-
tenden VDE-Richtlinien.
9.4 Elektrischer Anschluss
Bevor mit dem elektrischen Anschluss begonnen wird, muss der
dafür vorgesehene Stromkreis unbedingt abgeschaltet werden.
Dafür den entsprechenden Trennschalter umlegen, die Siche-
rung herausnehmen oder sogar den RCD (FI)-Schalter auslö-
sen. Nun kann der elektrische Anschluss laut dem folgenden
Anschlussplan erfolgen. Nach dem elektrischen Anschluss kann
die PayBox wieder komplettiert werden.
ACHTUNG:
Die Installation muss durch autorisiertes Fachperso-
nal erfolgen! Stellen Sie daher sicher, dass die Mon-
tage durch einen Elektro-Fachbetrieb vorgenommen
wird! Da es sich um ein stationäres Gerät mit netzsei-
tigem Festanschluss handelt, muss installationssei-
tig ein Trennschalter eingebaut werden!
techn. Stand 04.2016
● dass Kleinspannungsleitungen separat von Netzleitungen
verlegt werden müssen
● dass eine Zuleitung verwendet wird, die einen ausrei-
chend großen Querschnitt aufweist, um sowohl die Pay
Box als auch den angeschlossenen Verbraucher zu
versorgen. Es sollte mindestens ein Querschnitt von
1,5 mm
9.3 Montageanleitung
● Die Stromzufuhr durch Umlegen des entsprechenden
Trennschalters, der Sicherung oder sogar durch Auslösen
des RCD-Schalters abschalten.
● Das Schloss der Frontplatte aufschließen und die Front-
platte abheben, dann den Geräteeinschub herausnehmen.
● Mit Hilfe einer Wasserwaage das Gehäuseunterteil hori-
zontal und vertikal ausrichten und die drei Befestigungslö-
cher anzeichnen.
● Die Löcher bohren und geeignete Dübel einsetzen. Den
elektrischen Anschluss durch die Löcher (siehe Seite 6) in
der Rückwand oder Unterseite vornehmen. Danach das
Gehäuseunterteil mit passenden Schrauben fest anbrin-
gen. Jetzt die elektrischen Steckverbindungen wiederher-
stellen. Nun den Geräteeinschub einsetzen und die Front-
platte wieder aufsetzen. Mit dem Schloss verriegeln

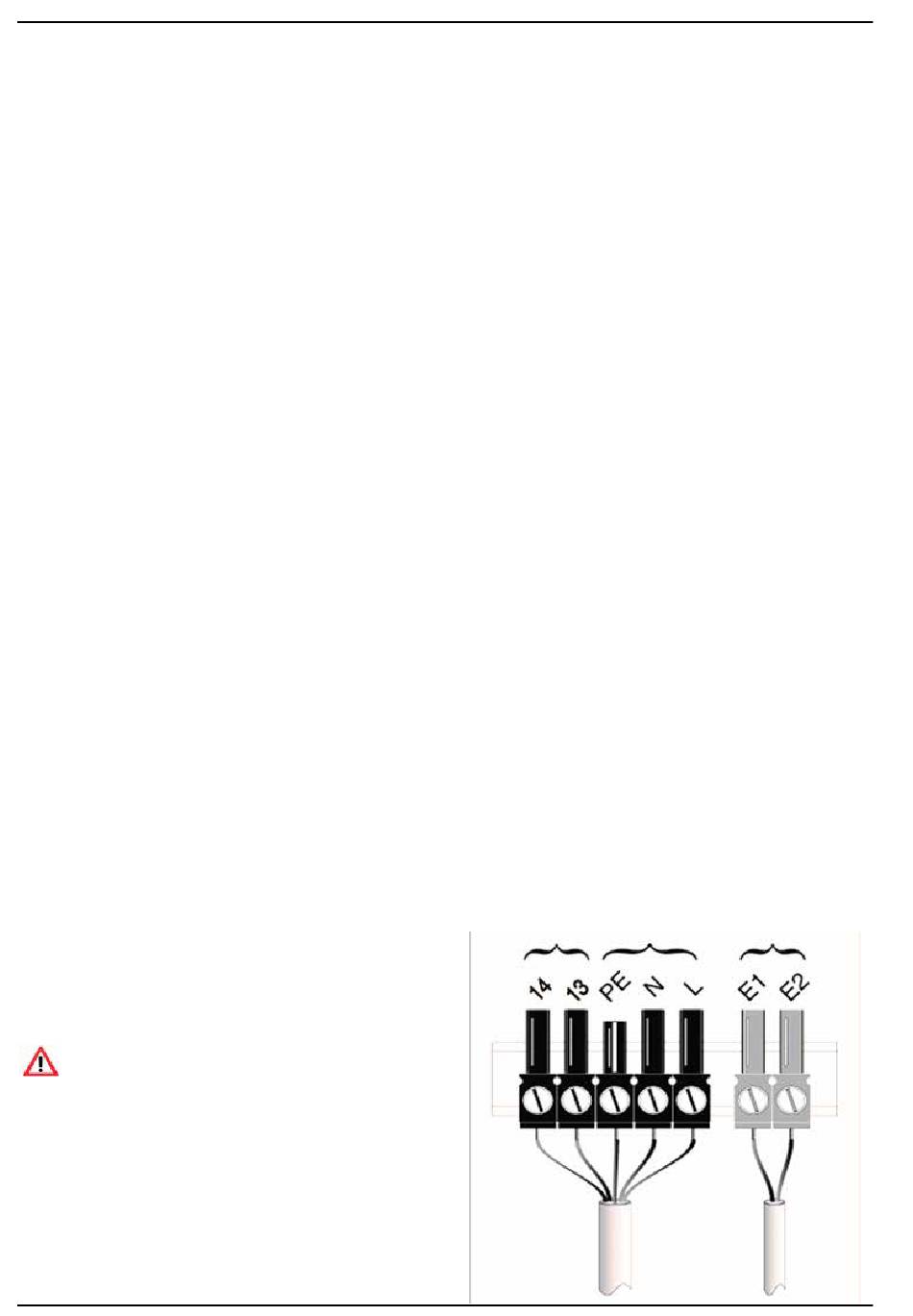

Anschluss 230 V~ / potentialfreier Schaltausgang
potentialfreier
Schaltausgang
- 8 -
verwendet werden.
2
Netzanschluss
230 VAC
Anschluss-
Zuleitung
4157_01.2021
Löscheingang
230 VAC
