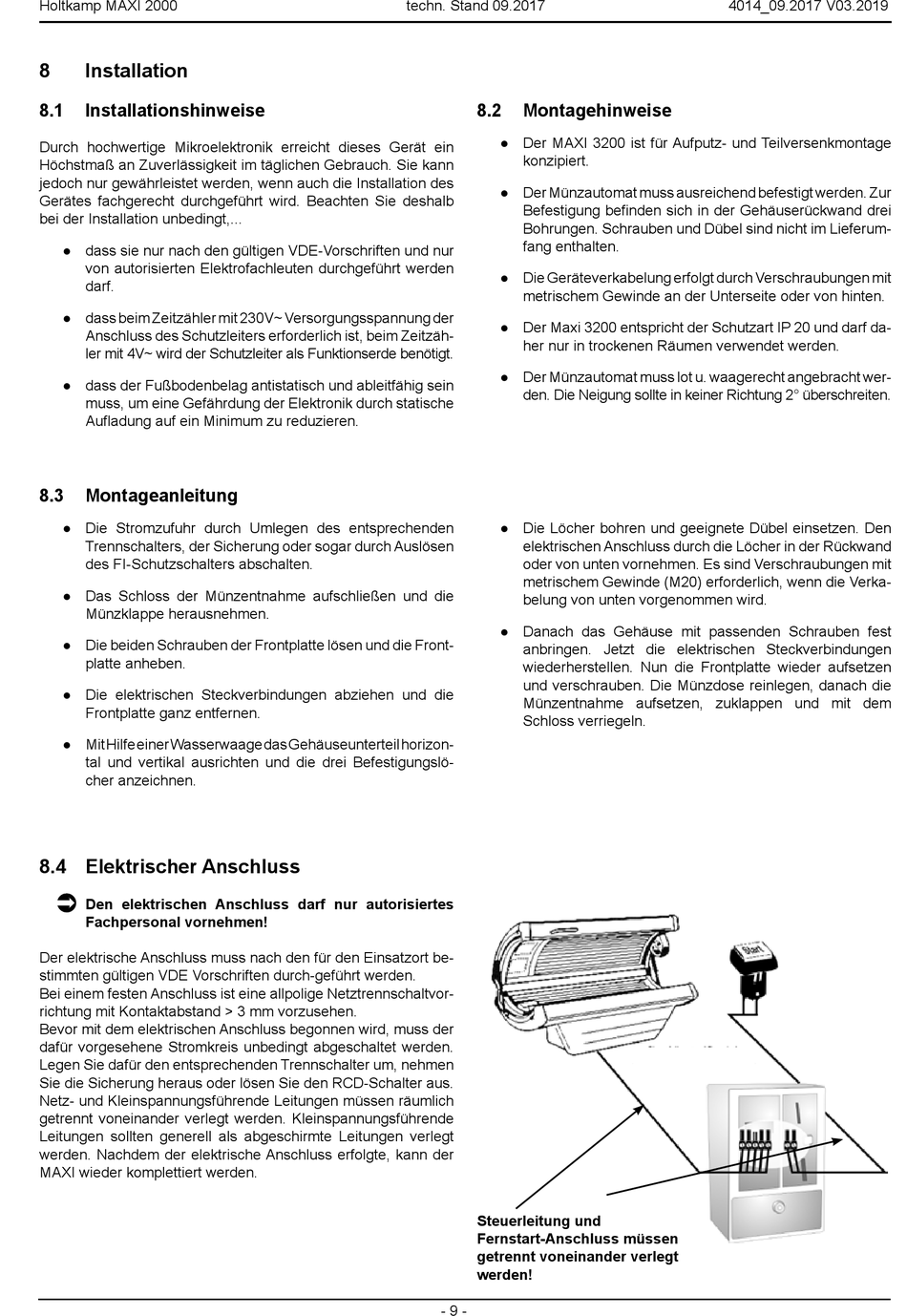

Holtkamp MAXI 2000
8
Installation
8.1
Installationshinweise
Durch hochwertige Mikroelektronik erreicht dieses Gerät ein
Höchstmaß an Zuverlässigkeit im täglichen Gebrauch. Sie kann
jedoch nur gewährleistet werden, wenn auch die Installation des
Gerätes fachgerecht durchgeführt wird. Beachten Sie deshalb
bei der Installation unbedingt,...
● dass sie nur nach den gültigen VDE-Vorschriften und nur
von autorisierten Elektrofachleuten durchgeführt werden
darf.
● dass beim Zeitzähler mit 230V~ Versorgungsspannung der
Anschluss des Schutzleiters erforderlich ist, beim Zeitzäh-
ler mit 4V~ wird der Schutzleiter als Funktionserde benötigt.
● dass der Fußbodenbelag antistatisch und ableitfähig sein
muss, um eine Gefährdung der Elektronik durch statische
Aufladung auf ein Minimum zu reduzieren.
8.3
Montageanleitung
● Die Stromzufuhr durch Umlegen des entsprechenden
Trennschalters, der Sicherung oder sogar durch Auslösen
des FI- Schutzschalters abschalten.
● Das Schloss der Münzentnahme aufschließen und die
Münzklappe herausnehmen.
● Die beiden Schrauben der Frontplatte lösen und die Front-
platte anheben.
● Die elektrischen Steckverbindungen abziehen und die
Frontplatte ganz entfernen.
● Mit Hilfe einer Wasserwaage das Gehäuseunterteil horizon-
tal und vertikal ausrichten und die drei Befestigungslö-
cher anzeichnen.
8.4 Elektrischer Anschluss
Den elektrischen Anschluss darf nur autorisiertes
Fachpersonal vornehmen!
Der elektrische Anschluss muss nach den für den Einsatzort be-
stimmten gültigen VDE Vorschriften durch-geführt werden.
Bei einem festen Anschluss ist eine allpolige Netztrennschaltvor-
richtung mit Kontaktabstand > 3 mm vorzusehen.
Bevor mit dem elektrischen Anschluss begonnen wird, muss der
dafür vorgesehene Stromkreis unbedingt abgeschaltet werden.
Legen Sie dafür den entsprechenden Trennschalter um, nehmen
Sie die Sicherung heraus oder lösen Sie den RCD-Schalter aus.
Netz- und Kleinspannungsführende Leitungen müssen räumlich
getrennt voneinander verlegt werden. Kleinspannungsführende
Leitungen sollten generell als abgeschirmte Leitungen verlegt
werden. Nachdem der elektrische Anschluss erfolgte, kann der
MAXI wieder komplettiert werden.
techn. Stand 09.2017
8.2
Montagehinweise
● Der MAXI 3200 ist für Aufputz- und Teilversenkmontage
konzipiert.
● Der Münzautomat muss ausreichend befestigt werden. Zur
Befestigung befinden sich in der Gehäuserückwand drei
Bohrungen. Schrauben und Dübel sind nicht im Lieferum-
fang enthalten.
● Die Geräteverkabelung erfolgt durch Verschraubungen mit
metrischem Gewinde an der Unterseite oder von hinten.
● Der Maxi 3200 entspricht der Schutzart IP 20 und darf da-
her nur in trockenen Räumen verwendet werden.
● Der Münzautomat muss lot u. waagerecht angebracht wer-
den. Die Neigung sollte in keiner Richtung 2° überschreiten.
● Die Löcher bohren und geeignete Dübel einsetzen. Den
elektrischen Anschluss durch die Löcher in der Rückwand
oder von unten vornehmen. Es sind Verschraubungen mit
metrischem Gewinde (M20) erforderlich, wenn die Verka-
belung von unten vorgenommen wird.
● Danach das Gehäuse mit passenden Schrauben fest
anbringen. Jetzt die elektrischen Steckverbindungen
wiederherstellen. Nun die Frontplatte wieder aufsetzen
und verschrauben. Die Münzdose reinlegen, danach die
Münzentnahme aufsetzen, zuklappen und mit dem
Schloss verriegeln.
Steuerleitung und
Fernstart-Anschluss müssen
getrennt voneinander verlegt
werden!
- 9 -
4014_09.2017 V03.2019
