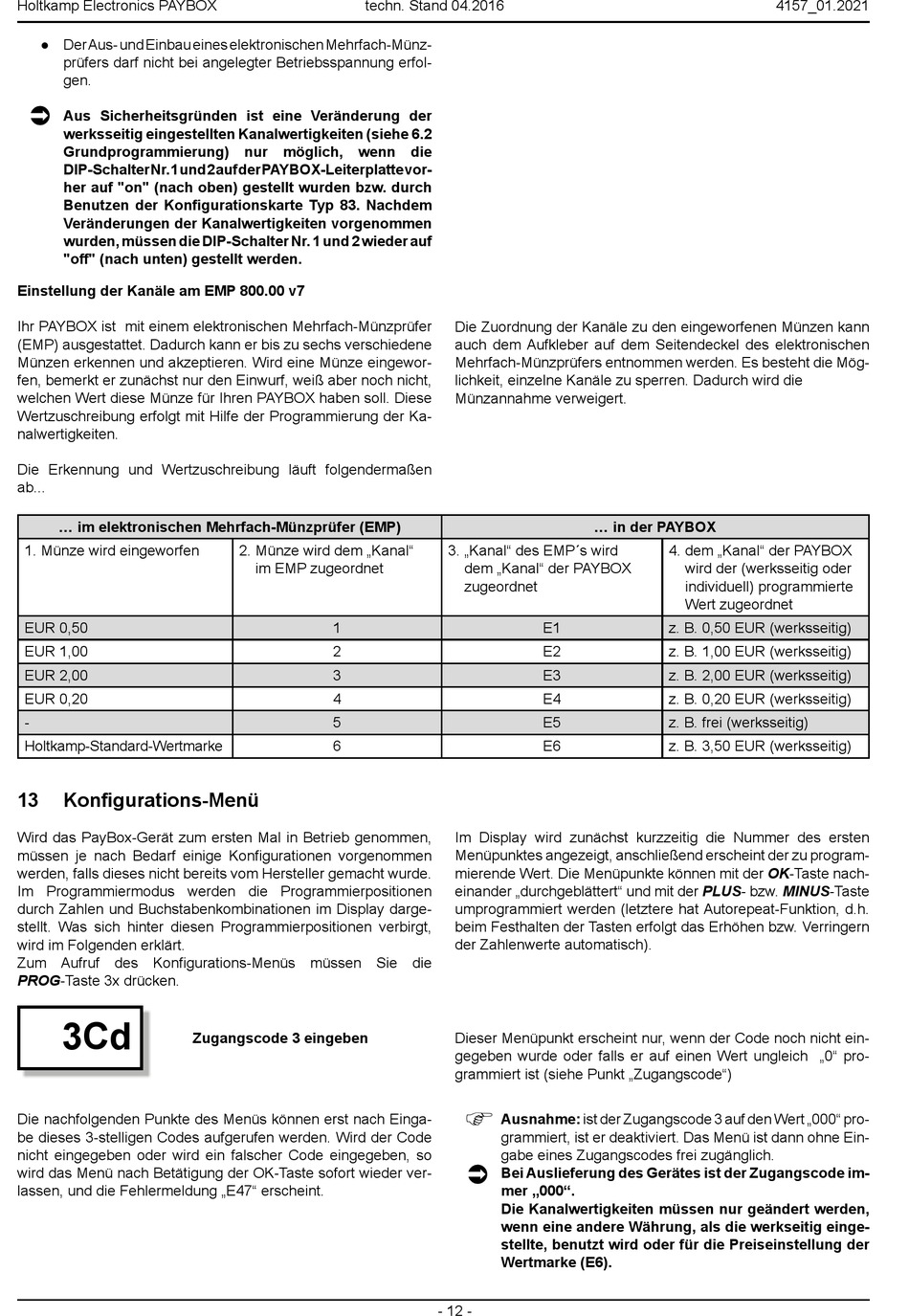

Holtkamp Electronics PAYBOX
● Der Aus- und Einbau eines elektronischen Mehrfach-Münz-
prüfers darf nicht bei angelegter Betriebsspannung erfol-
gen.
Aus Sicherheitsgründen ist eine Veränderung der
werksseitig eingestellten Kanalwertigkeiten (siehe 6.2
Grundprogrammierung) nur möglich, wenn die
DIP-Schalter N r. 1 u nd 2 a uf d er P AYBOX-Leiterplatte v or-
her auf "on" (nach oben) gestellt wurden bzw. durch
Benutzen der Konfigurationskarte Typ 83. Nachdem
Veränderungen der Kanalwertigkeiten vorgenommen
wurden, müssen die DIP-Schalter Nr. 1 und 2 wieder auf
"off" (nach unten) gestellt werden.
Einstellung der Kanäle am EMP 800.00 v7
Ihr PAYBOX ist mit einem elektronischen Mehrfach-Münzprüfer
(EMP) ausgestattet. Dadurch kann er bis zu sechs verschiedene
Münzen erkennen und akzeptieren. Wird eine Münze eingewor-
fen, bemerkt er zunächst nur den Einwurf, weiß aber noch nicht,
welchen Wert diese Münze für Ihren PAYBOX haben soll. Diese
Wertzuschreibung erfolgt mit Hilfe der Programmierung der Ka-
nalwertigkeiten.
Die Erkennung und Wertzuschreibung läuft folgendermaßen
ab...
... im elektronischen Mehrfach-Münzprüfer (EMP)
1. Münze wird eingeworfen
EUR 0,50
EUR 1,00
EUR 2,00
EUR 0,20
-
Holtkamp-Standard-Wertmarke
13
Konfigurations-Menü
Wird das PayBox-Gerät zum ersten Mal in Betrieb genommen,
müssen je nach Bedarf einige Konfigurationen vorgenommen
werden, falls dieses nicht bereits vom Hersteller gemacht wurde.
Im Programmiermodus werden die Programmierpositionen
durch Zahlen und Buchstabenkombinationen im Display darge-
stellt. Was sich hinter diesen Programmierpositionen verbirgt,
wird im Folgenden erklärt.
Zum Aufruf des Konfigurations-Menüs müssen Sie die
PROG-Taste 3x drücken.
3Cd
Die nachfolgenden Punkte des Menüs können erst nach Einga-
be dieses 3-stelligen Codes aufgerufen werden. Wird der Code
nicht eingegeben oder wird ein falscher Code eingegeben, so
wird das Menü nach Betätigung der OK-Taste sofort wieder ver-
lassen, und die Fehlermeldung „E47" erscheint.
2. Münze wird dem „Kanal"
im EMP zugeordnet
1
2
3
4
5
6
Zugangscode 3 eingeben
techn. Stand 04.2016
Die Zuordnung der Kanäle zu den eingeworfenen Münzen kann
auch dem Aufkleber auf dem Seitendeckel des elektronischen
Mehrfach-Münzprüfers entnommen werden. Es besteht die Mög-
lichkeit, einzelne Kanäle zu sperren. Dadurch wird die
Münzannahme verweigert.
3. „Kanal" des EMP´s wird
dem „Kanal" der PAYBOX
zugeordnet
Im Display wird zunächst kurzzeitig die Nummer des ersten
Menüpunktes angezeigt, anschließend erscheint der zu program-
mierende Wert. Die Menüpunkte können mit der OK-Taste nach-
einander „durchgeblättert" und mit der PLUS- bzw. MINUS-Taste
umprogrammiert werden (letztere hat Autorepeat-Funktion, d.h.
beim Festhalten der Tasten erfolgt das Erhöhen bzw. Verringern
der Zahlenwerte automatisch).
Dieser Menüpunkt erscheint nur, wenn der Code noch nicht ein-
gegeben wurde oder falls er auf einen Wert ungleich „0" pro-
grammiert ist (siehe Punkt „Zugangscode")
Ausnahme: ist der Zugangscode 3 auf den Wert „000" pro-
grammiert, ist er deaktiviert. Das Menü ist dann ohne Ein-
gabe eines Zugangscodes frei zugänglich.
Bei Auslieferung des Gerätes ist der Zugangscode im-
mer „000".
Die Kanalwertigkeiten müssen nur geändert werden,
wenn eine andere Währung, als die werkseitig einge-
stellte, benutzt wird oder für die Preiseinstellung der
Wertmarke (E6).
- 12 -
... in der PAYBOX
4. dem „Kanal" der PAYBOX
wird der (werksseitig oder
individuell) programmierte
Wert zugeordnet
E1
z. B. 0,50 EUR (werksseitig)
E2
z. B. 1,00 EUR (werksseitig)
E3
z. B. 2,00 EUR (werksseitig)
E4
z. B. 0,20 EUR (werksseitig)
E5
z. B. frei (werksseitig)
E6
z. B. 3,50 EUR (werksseitig)
4157_01.2021
