Holtkamp Electronics PAYBOX
9.5 Erste Inbetriebnahme
Nach kompletter Installation der PayBox kann durch Einschal-
ten der Betriebsspannung das Gerät in Betrieb genommen wer-
den. Die PayBox zeigt dann kurzzeitig die Betriebsart und die
Software-Version an. Links im Display erscheint einstellig die
Betriebsart („6" = Timerbetrieb, „7" = Impulsbetrieb). In der Mit-
te sowie rechts erscheint zweistellig die Software-Version. An-
schließend erscheint eine Null. Das Gerät ist jetzt betriebsbereit
und kann nun nach Ihren Wünschen programmiert werden. Um
sicherzustellen, dass die Programmierung richtig durchgeführt
wurde, sollten Sie einen ausführlichen Testlauf durchführen.
Nach diesem Testlauf sollten die Zählerstände im Statistik-Menü
gelöscht werden, um eine korrekte Abrechnung zu erhalten.
10
Aufbau des PayBox-Gerätes

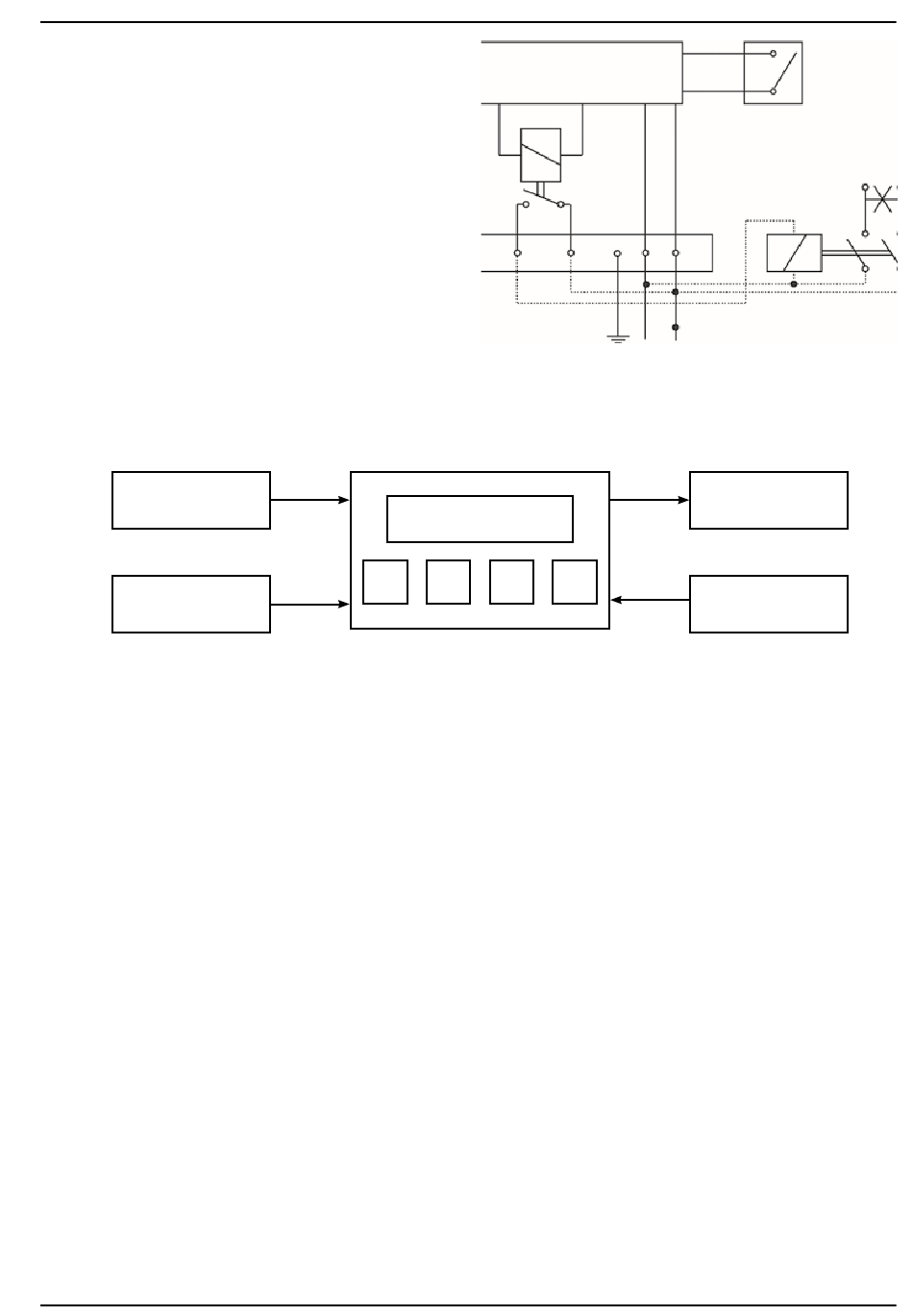

Blockschaltbild
Münzprüfer
Relais
Türöffner
● Das Relais schaltet den Verbraucher ein (Waschmaschine,
Mangel, Trockner u.s.w.).
● Es dürfen nur Steuerleitungen geschaltet werden (max. 230
V/6,3 A). Sollen höhere Leistungen geschaltet werden, muss
ein Schütz zwischengeschaltet werden, falls erforderlich
inklusive RC-Kombination zur Entstörung (die Schützspule
muss mit einer RC-Kombination gebrückt werden, um Ab-
reißfunken an den Relaiskontakten zu unterbinden).
● Der Relaisausgang hat potentialfreie Kontakte.
Lösch-Eingang (z. B. bei Waschmaschinen)
● Der Lösch-Eingang wird mit 230 V angesteuert.
● Das Lösch-Signal muss immer bei geöffneter Waschma-
schinentür erzeugt werden (Dauersignal). Das gilt auch für
den Fall, dass die Tür mit dem Nothebel (beim Flusensieb)
geöffnet wird! Es wird nur die „steigende Flanke" des
Lösch-Signales ausgewertet.
● Das heißt, nur der Augenblick, im dem der Löschkontakt
schließt, führt zur Löschung. Kommt die steigende Flanke
jedoch während der Löschsperrzeit, so bleibt das Lösch-
Signal ohne Wirkung (auch wenn das Signal nach Ablauf
der Sperrzeit immer noch anliegt!)
techn. Stand 04.2016
Elektronik
bezahlen
- 9 -
Zeitelektronik
14
13
PE N
einschalten
Display
löschen
Tastatur
Zeitstopp-Eingang
Die Hauptzeit und der Betriebsstundenzähler laufen nur, wenn
Pin 3 und 4 der 4-poligen Buchse auf der Leiterplatte gebrückt
sind. Hier kann ein Stromfluss-Indikator angeschlossen werden
(siehe Seite 8, Sonderausstattung). Dann läuft die Zeit nur, wenn
der Verbraucher eingeschaltet ist. Wird der Indikator nicht ange-
schlossen, müssen die beiden Pins mit einem Jumper gebrückt
werden!
4157_01.2021
Münzprüfer
Schütz 2 x 20 A
Sonderausstattung
L
Relais
Türkontakt
(nur bei Waschmaschinen)
