Holtkamp Electronics PAYBOX

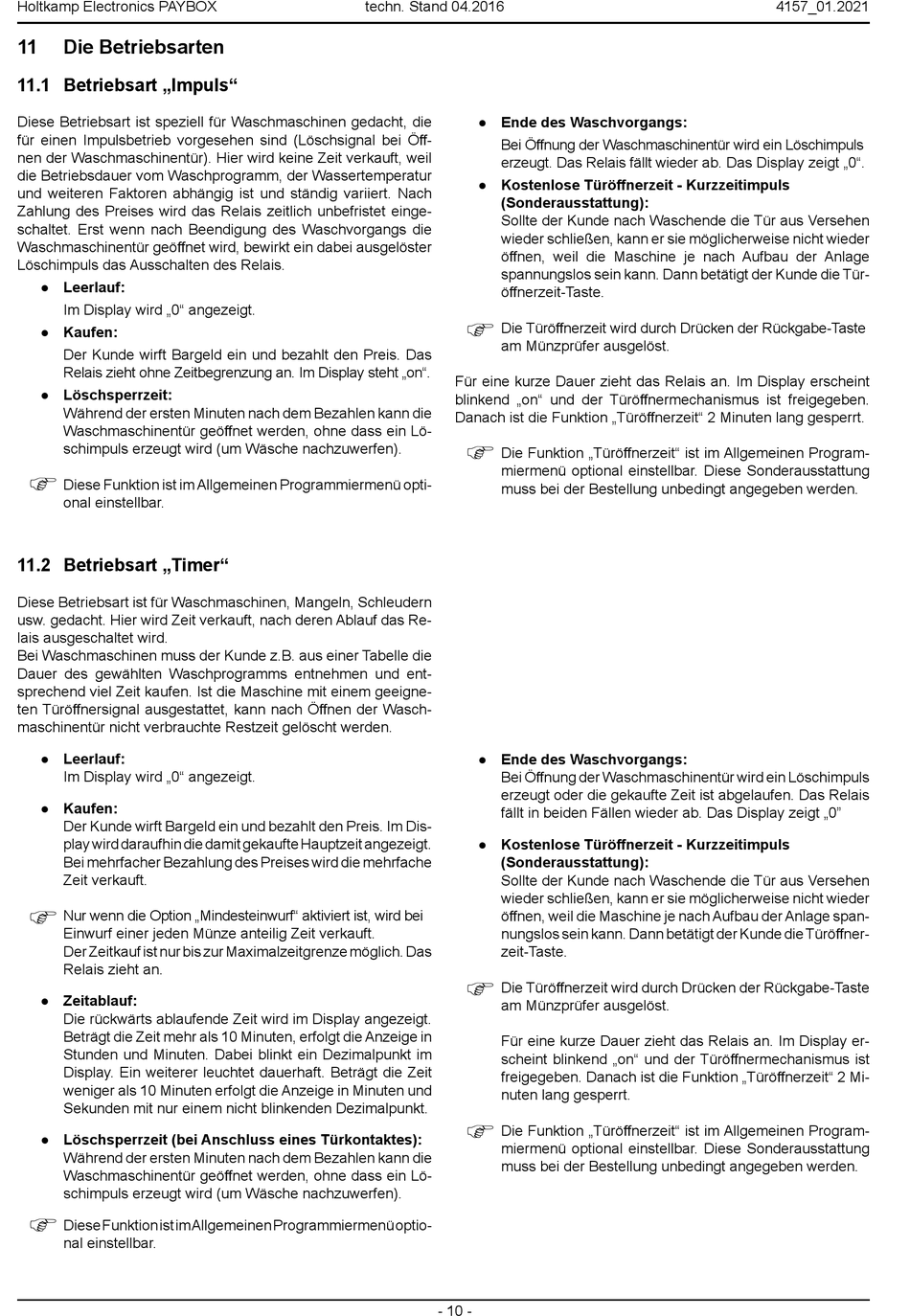

11 Die Betriebsarten
11.1 Betriebsart „Impuls"
Diese Betriebsart ist speziell für Waschmaschinen gedacht, die
für einen Impulsbetrieb vorgesehen sind (Löschsignal bei Öff-
nen der Waschmaschinentür). Hier wird keine Zeit verkauft, weil
die Betriebsdauer vom Waschprogramm, der Wassertemperatur
und weiteren Faktoren abhängig ist und ständig variiert. Nach
Zahlung des Preises wird das Relais zeitlich unbefristet einge-
schaltet. Erst wenn nach Beendigung des Waschvorgangs die
Waschmaschinentür geöffnet wird, bewirkt ein dabei ausgelöster
Löschimpuls das Ausschalten des Relais.
● Leerlauf:
Im Display wird „0" angezeigt.
● Kaufen:
Der Kunde wirft Bargeld ein und bezahlt den Preis. Das
Relais zieht ohne Zeitbegrenzung an. Im Display steht „on".
● Löschsperrzeit:
Während der ersten Minuten nach dem Bezahlen kann die
Waschmaschinentür geöffnet werden, ohne dass ein Lö-
schimpuls erzeugt wird (um Wäsche nachzuwerfen).
Diese Funktion ist im Allgemeinen Programmiermenü opti-
onal einstellbar.
11.2 Betriebsart „Timer"
Diese Betriebsart ist für Waschmaschinen, Mangeln, Schleudern
usw. gedacht. Hier wird Zeit verkauft, nach deren Ablauf das Re-
lais ausgeschaltet wird.
Bei Waschmaschinen muss der Kunde z.B. aus einer Tabelle die
Dauer des gewählten Waschprogramms entnehmen und ent-
sprechend viel Zeit kaufen. Ist die Maschine mit einem geeigne-
ten Türöffnersignal ausgestattet, kann nach Öffnen der Wasch-
maschinentür nicht verbrauchte Restzeit gelöscht werden.
● Leerlauf:
Im Display wird „0" angezeigt.
● Kaufen:
Der Kunde wirft Bargeld ein und bezahlt den Preis. Im Dis-
play wird daraufhin die damit gekaufte Hauptzeit angezeigt.
Bei mehrfacher Bezahlung des Preises wird die mehrfache
Zeit verkauft.
Nur wenn die Option „Mindesteinwurf" aktiviert ist, wird bei
Einwurf einer jeden Münze anteilig Zeit verkauft.
Der Zeitkauf ist nur bis zur Maximalzeitgrenze möglich. Das
Relais zieht an.
● Zeitablauf:
Die rückwärts ablaufende Zeit wird im Display angezeigt.
Beträgt die Zeit mehr als 10 Minuten, erfolgt die Anzeige in
Stunden und Minuten. Dabei blinkt ein Dezimalpunkt im
Display. Ein weiterer leuchtet dauerhaft. Beträgt die Zeit
weniger als 10 Minuten erfolgt die Anzeige in Minuten und
Sekunden mit nur einem nicht blinkenden Dezimalpunkt.
● Löschsperrzeit (bei Anschluss eines Türkontaktes):
Während der ersten Minuten nach dem Bezahlen kann die
Waschmaschinentür geöffnet werden, ohne dass ein Lö-
schimpuls erzeugt wird (um Wäsche nachzuwerfen).
Diese Funktion ist im Allgemeinen Programmiermenü optio-
nal einstellbar.
techn. Stand 04.2016
● Ende des Waschvorgangs:
Bei Öffnung der Waschmaschinentür wird ein Löschimpuls
erzeugt. Das Relais fällt wieder ab. Das Display zeigt „0".
● Kostenlose Türöffnerzeit - Kurzzeitimpuls
(Sonderausstattung):
Sollte der Kunde nach Waschende die Tür aus Versehen
wieder schließen, kann er sie möglicherweise nicht wieder
öffnen, weil die Maschine je nach Aufbau der Anlage
spannungslos sein kann. Dann betätigt der Kunde die Tür-
öffnerzeit-Taste.
Die Türöffnerzeit wird durch Drücken der Rückgabe-Taste
am Münzprüfer ausgelöst.
Für eine kurze Dauer zieht das Relais an. Im Display erscheint
blinkend „on" und der Türöffnermechanismus ist freigegeben.
Danach ist die Funktion „Türöffnerzeit" 2 Minuten lang gesperrt.
Die Funktion „Türöffnerzeit" ist im Allgemeinen Program-
miermenü optional einstellbar. Diese Sonderausstattung
muss bei der Bestellung unbedingt angegeben werden.
● Ende des Waschvorgangs:
Bei Öffnung der Waschmaschinentür wird ein Löschimpuls
erzeugt oder die gekaufte Zeit ist abgelaufen. Das Relais
fällt in beiden Fällen wieder ab. Das Display zeigt „0"
● Kostenlose Türöffnerzeit - Kurzzeitimpuls
(Sonderausstattung):
Sollte der Kunde nach Waschende die Tür aus Versehen
wieder schließen, kann er sie möglicherweise nicht wieder
öffnen, weil die Maschine je nach Aufbau der Anlage span-
nungslos sein kann. Dann betätigt der Kunde die Türöffner-
zeit-Taste.
Die Türöffnerzeit wird durch Drücken der Rückgabe-Taste
am Münzprüfer ausgelöst.
Für eine kurze Dauer zieht das Relais an. Im Display er-
scheint blinkend „on" und der Türöffnermechanismus ist
freigegeben. Danach ist die Funktion „Türöffnerzeit" 2 Mi-
nuten lang gesperrt.
Die Funktion „Türöffnerzeit" ist im Allgemeinen Program-
miermenü optional einstellbar. Diese Sonderausstattung
muss bei der Bestellung unbedingt angegeben werden.
- 10 -
4157_01.2021
