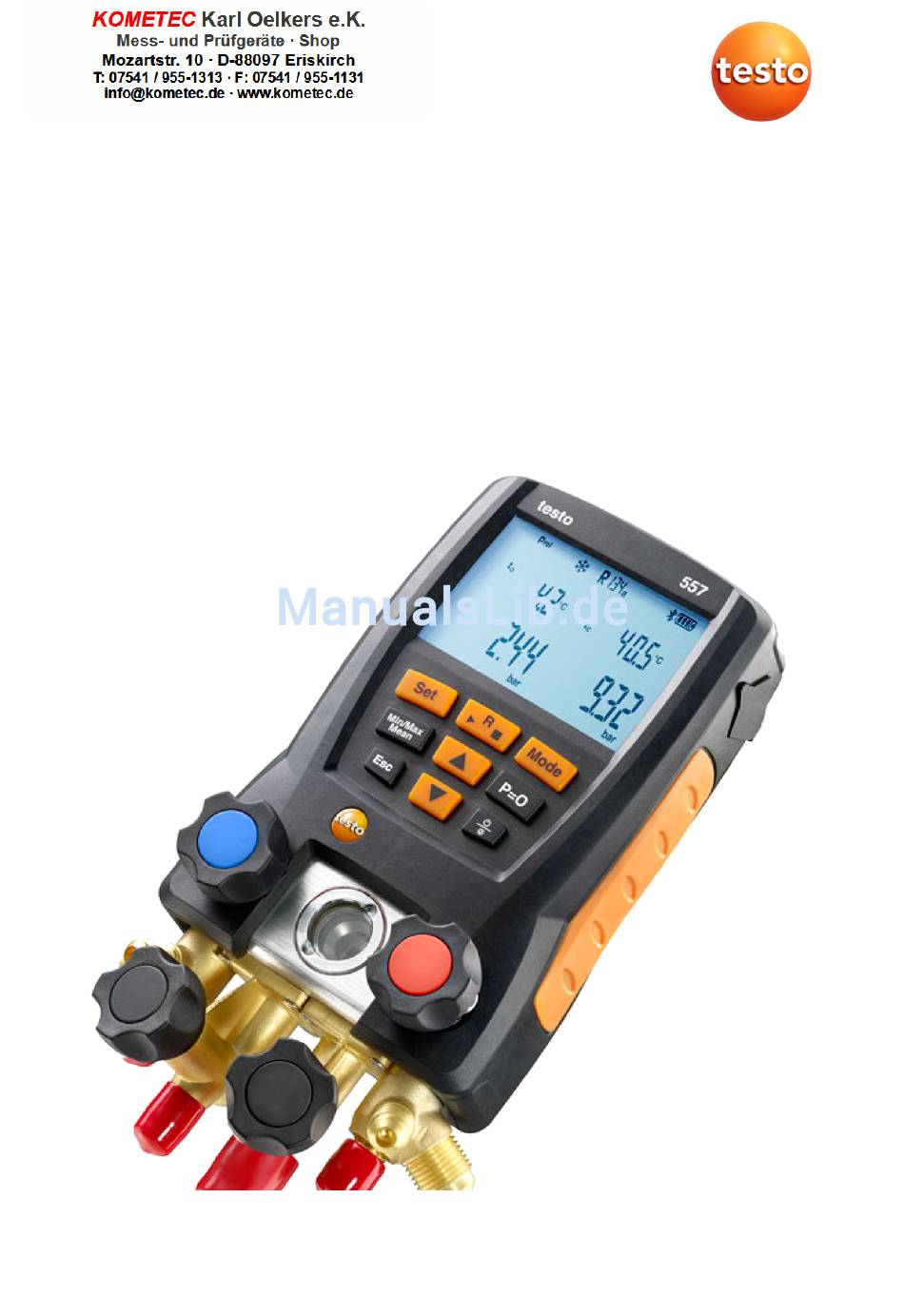

  • Seite 1 557 · Digitale Monteurhilfe Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    1 Inhalt Inhalt Inhalt ......................3 Sicherheit und Umwelt ................4 2.1. Zu diesem Dokument ..............4 2.2. Sicherheit gewährleisten ..............5 2.3. Umwelt schützen ................6 Leistungsbeschreibung ................7 3.1. Verwendung ..................7 3.2. Technische Daten ................7 3.2.1. Bluetooth Modul ....................

  • Seite 4: Sicherheit Und Umwelt

    2 Sicherheit und Umwelt Sicherheit und Umwelt 2.1. Zu diesem Dokument Verwendung > Lesen Sie diese Dokumentation aufmerksam durch und machen Sie sich mit dem Produkt vertraut, bevor Sie es einsetzen. Beachten Sie besonders die Sicherheits- und Warnhinweise, um Verletzungen und Produktschäden vorzubeugen.

  • Seite 5: Sicherheit Gewährleisten

    Kältemittelschläuche nach jedem Herunterfallen des Messgeräts oder jeder vergleichbaren mechanischen Belastung durch neue unbeschädigte Kältemittelschläuche aus. Senden Sie das Messgerät zu ihrer eigenen Sicherheit an den Testo- Kundendienst für eine technische Überprüfung. > Durch elektrostatische Aufladung kann das Gerät zerstört werden.

  • Seite 6: Umwelt Schützen

    > Führen Sie das Produkt nach Ende der Nutzungszeit der getrennten Sammlung für Elektro- und Elektronikgeräte zu (lokale Vorschriften beachten) oder geben Sie das Produkt an Testo zur Entsorgung zurück. > Kältemittelgase können der Umwelt schaden. Beachten Sie die gültigen Umweltschutzbestimmungen.

  • Seite 7: Leistungsbeschreibung

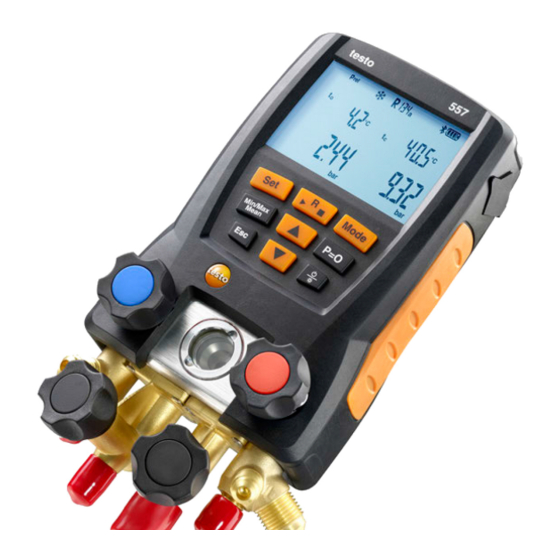

    3 Leistungsbeschreibung Leistungsbeschreibung 3.1. Verwendung Das testo 557 ist eine digitale Monteurhilfe für Wartungs- und Servicearbeiten an Kälteanlagen und Wärmepumpen. Es darf nur von qualifiziertem Fachpersonal eingesetzt werden. Durch seine Funktionen ersetzt das testo 557 mechanische Monteurhilfen, Thermometer und Druck-/Temperatur-Tabellen.

  • Seite 8: Allgemeine Technische Daten

    Änderungen Die FCC verlangt, dass der Anwender darauf hingewiesen wird, dass alle Änderungen und Modifikationen am Gerät, die nicht ausdrücklich von der testo AG genehmigt wurden, das Recht des Anwenders auf Benutzung des Geräts nichtig machen kann. 3.2.2. Allgemeine technische Daten...
  • Seite 9 R502, R503, R507, R508A, R508B, R600, R600a, R718 (H O), R744 (CO ) (nur im zulässigen Messbereich bis 60 bar), R1234yf Messbare Medien Messbare Medien: Alle Medien, die im testo 557 hinterlegt sind. Nicht messbar: Ammoniak (R717) und sonstige ammoniak- haltige Kältemittel...
  • Seite 10 Stromquelle: Akkus / Batterien 4 x 1,5 V, Typ AA / Mignon / LR6 Batterie-Standzeit: ca. 250 h (Display- beleuchtung aus, Bluetooth aus, Vakuumsonde nicht angeschlossen) Display Typ: Beleuchtetes LCD Ansprechzeit: 0,5 s Richtlinien, Normen EG-Richtlinie: 2014/30/EU und Prüfungen Garantie Dauer: 2 Jahre Garantiebedingungen: siehe Internetseite www.testo.com/warranty...

  • Seite 11: Produktbeschreibung

    4 Produktbeschreibung Produktbeschreibung 4.1. Übersicht Anzeige- und Bedienelemente 1 stirnseitiger Anschluss für externe Vacuumsonde 2 Fühlerbuchse Mini-DIN für NTC-Temperaturfühler, mit Buchsenabdeckung 3 Aufhänge-Vorrichtung klappbar (Rückseite). 4 Display. Gerätestatus-Symbole: Symbol Bedeutung Batterie-Kapazität Bluetooth® siehe Bluetooth® ein- und ausschalten , Seite 17 Messmodus auswählen siehe Messmodus wählen, Seite 18 5 Batteriefach.
  • Seite 12 4 Produktbeschreibung 6 Bedientasten: Taste Funktion [Set] Einheiten einstellen [R, ►, ■] Kältemittel auswählen / Start-Stop Dichte- prüfung [Mode] Messmodus-Umschaltung [Min/Max/Mean] Min-, Max-, Mittelwerte anzeigen [▲] Auf-Taste: Displayansicht wechseln. [P=0] Drucknullung Wechselt zur Messansicht / Home-Ansicht [▼] Ab-Taste: Displayansicht wechseln. Gerät ein- / ausschalten Displaybeleuchtung ein-/ausschalten.

  • Seite 13: Erste Schritte

    5 Erste Schritte Erste Schritte Batterien / Akkus einlegen 1. Die Aufhängevorrichtung ausklappen und das Batteriefach öffnen (Clip-Verschluss). 2. Batterien (im Lieferumfang) oder Akkus (4 x 1,5V, Typ AA / Mignon / LR6) in das Batteriefach einlegen. Polung beachten! 3. Batteriefach schließen. Das Gerät schaltet sich, nach dem Einsetzen der Batterien, automatisch ein und befindet sich im Einstellmenü.
  • Seite 14 5 Erste Schritte Darstellung Erklärung Temperaturkompensationsfaktor, Symbol wird im Display angezeigt wenn die Funktion deaktiviert ist. Ventilsteller bedienen Die digitale Monteurhilfe verhält sich bezüglich des Kältemittel- Weges wie eine konventionelle Vier-Wege-Monteurhilfe: Durch Öffnen der Ventile werden die Durchlässe geöffnet. Der anliegende Druck wird sowohl bei geschlossenen als auch bei geöffneten Ventilen gemessen.

  • Seite 15: Produkt Verwenden

    6 Produkt verwenden Produkt verwenden 6.1. Messung vorbereiten 6.1.1. Gerät einschalten > drücken. Drucksensoren nullen Führen Sie eine Nullung der Drucksensoren vor jeder Messung durch. ✓ Alle Anschlüsse müssen drucklos sein (Umgebungsdruck). > Taste [P=0] für 2 sec. drücken um Nullung durchzuführen. 6.1.2.
  • Seite 16 Innern des Messgeräts auftreten können, die äußerlich nicht erkennbar sind! > Senden Sie das Messgerät zu ihrer eigenen Sicherheit an den Testo-Kundendienst für eine technische Überprüfung. > Tauschen Sie daher die Kältemittelschläuche nach jedem Herunterfallen des Messgeräts oder jeder vergleichbaren mechanischen Belastung durch neue unbeschädigte...

  • Seite 17: Vakuumsonde Anschließen

    Bluetooth® ein- und ausschalten Um eine Verbindung via Bluetooth herstellen zu können benötigen Sie ein Tablet oder Smartphone auf dem Sie die Testo-App Kälte bereits installiert haben. Die App erhalten Sie für iOS Geräte im AppStore oder für Android-Geräte im Play Store.

  • Seite 18: Messmodus Wählen

    Monteurhilfe Automati- Ist der Automatikmodus aktiviert, kmodus schaltet die digitale Monteurhilfe testo 557 automatisch die Anzeige des Hoch- und Niederdrucks um. Diese automatische Umschaltung geschieht, wenn der Druck auf der Niederdruckseite 1 bar höher ist als der Druck auf der Hochdruckseite.

  • Seite 19: Messung Durchführen

    6 Produkt verwenden 6.2. Messung durchführen WARNUNG Verletzungsgefahr durch unter hohem Druck stehende, heiße, kalte oder giftige Kältemittel ! > Schutzbrille und Schutzhandschuhe tragen. > Vor dem Beaufschlagen des Messgeräts mit Druck: Messgerät immer an der Aufhängevorrichtung befestigen, um ein Herunterfallen zu verhindern (Bruchgefahr).
  • Seite 20 6 Produkt verwenden Tastenfunktionen > [▲] oder [▼]: Messwert-Anzeige wechseln. Mögliche Anzeigekombinationen: Verdampfungsdruck Kondensationsdruck Kältemittel-Verdampfungs- Kältemittel-Kondensations- temperatur to/Ev temperatur tc/Co oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Gemessene Temperatur t Gemessene Temperatur oder (nur mit gestecktem Temperaturfühler) Verdampfungsdruck Kondensationsdruck Überhitzung Δt Unterkühlung Δt Bei zwei gesteckten NTC-Fühlern wird zusätzlich Δt angezeigt.
  • Seite 21 Zudem zeigt das Gerät die aktuelle Umgebungstemperatur, die zum Vakuummesswert korrespondierende Verdampfungstemperatur von Wasser und das Delta zwischen diesen beiden Temperaturen. 3. Um den Vakuummodus zu verlassen entfernen Sie die Vakuumsonde vom testo 557 oder wechseln Sie mit Hilfe des Mode Buttons in die Standard Messansicht.

  • Seite 22: Produkt Instand Halten

    Ölrückstände entfernen > Ölrückstände im Ventilblock mit Druckluft vorsichtig ausblasen. Messgenauigkeit sicherstellen Bei Bedarf hilft Ihnen der Testo-Kundendienst gerne weiter. > Gerät regelmäßig auf Dichtigkeit prüfen. Zulässigen Druckbereich einhalten! > Gerät regelmäßig kalibrieren (Empfehlung: jährlich). Batterien / Akkus wechseln ✓...
  • Seite 23 Sensors führen Sie folgende Schritte durch. ACHTUNG Beschädigung der Sonde wenn die Reinigung bei angeschlossener Sonde durchgeführt wird! > Entfernen Sie die Vakuumsonde vom testo 557! ACHTUNG Beschädigung des Sensors durch spitze Gegenstände! > Führen Sie keine spitzen Gegenstände in die Sonde ein! 1.

  • Seite 24: Tipps Und Hilfe

    Gemessene Temperatur, Kondensation 8.3. Fehlermeldungen Frage Mögliche Ursachen / Lösung ---- leuchtet anstatt der Sensor oder Leitung defekt Messgrößenanzeige > Bitte kontaktieren Sie Ihren Händler oder Testo-Kundendienst Anzeige EEP FAIL Eeprom defekt > Bitte kontaktieren Sie Ihren Händler oder Testo-Kundendienst...

  • Seite 25: Zubehör Und Ersatzteile

    Vakuumsensor beschädigt > Bitte kontaktieren Sie Ihren Händler oder Testo-Kundendienst Wenn Sie Fragen haben, wenden Sie sich bitte an Ihren Händler oder den Testo-Kundendienst. Kontaktdaten finden Sie auf der Rückseite dieses Dokuments oder im Internet unter www.testo.com/service-contact. 8.4. Zubehör und Ersatzteile Beschreibung Artikel-Nr.

  • Seite 26: Eg-Konformitätserklärung

    9 EG-Konformitätserklärung EG-Konformitätserklärung...
  • Seite 28 0970 5571 de 01 V01.00...
