Linak DESKLINE Kick & Click Montageanleitung Seite 27

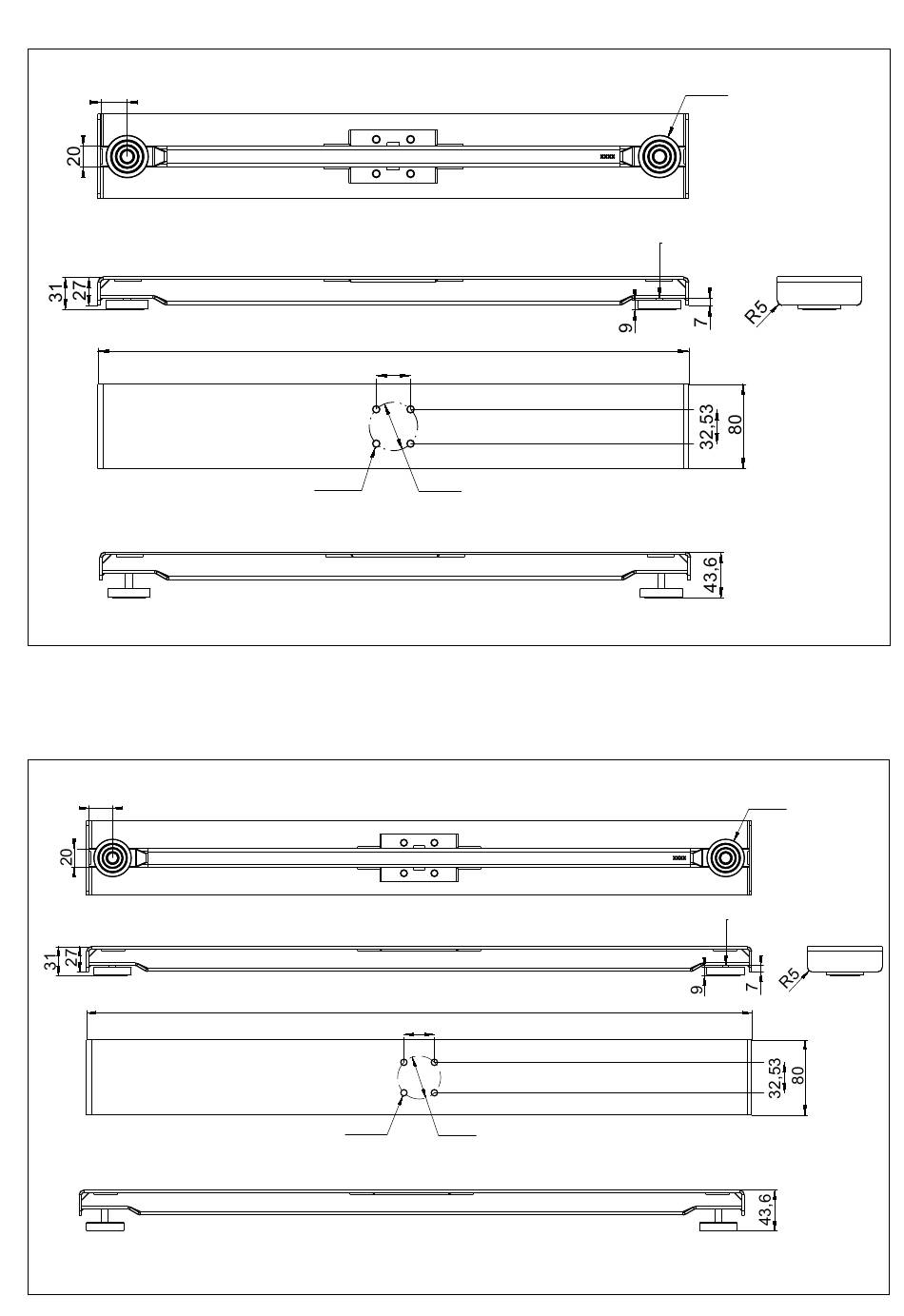

DL10/DL11/DL14/DL17/DL19 aufgesetzt montierte Säule, 560 mm
25
DL10/DL11/DL14/DL17/DL19 aufgesetzt montierte Säule, 710 mm
25
560
32,53
ø 6,8 ø 46
Montage der Säule
mit 4 St. M6 Schrauben
710
32,53
ø 6,8
ø 46
Montage der Säule
mit 4 St. M6 Schrauben
Seite 27 von 36
ø 40
M8
ø 40
M8
