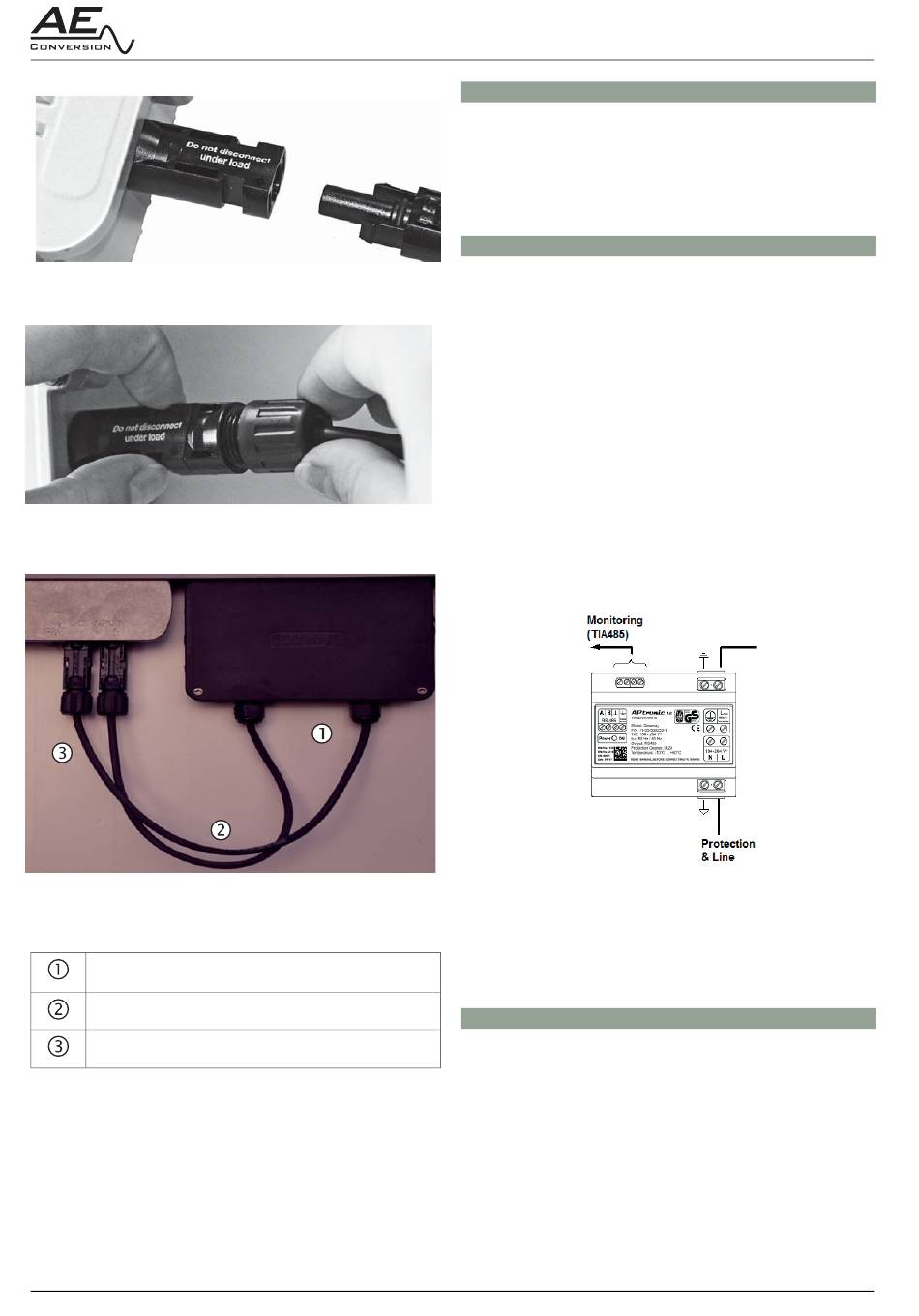

Beim Trennen der Kabelkupplungen die Einrastlaschen von
Hand zusammendrücken und die Kabelkupplung trennen.
Die DC-Verkabelung eines Wechselrichters mit einem PV-Modul
sieht konzeptionell folgendermaßen aus:
PV-Generator ( Module )
Modul Verbindungsleitung
Wechselrichter
12

8.4 Kommunikationsaufbau

Je nach Kommunikationsversion des Wechselrichters sind
verschiedene Vorgehensweisen zu beachten. Bitte folgen Sie
die zu Ihrem Wechselrichter passende Vorgehensweise zum
Kommunikationaufbau.

8.4.1 RF-Kommunikation

Wenn der Micro-Wechselrichter mit einer RF-Kommunikation
ausgestattet ist, sind nachfolgend die Schritte zum
Kommunikationsaufbau inkl. Verkabelung und Überwachung
beschrieben. Die Kommunikation über die RF SChnittstelle
erfolgt über eine Frequenz von 2,4GHz.
Mit Hilfe dieser Schnittstelle können mehrere (max.32)
Wechselrichter gleichzeitig überwacht werden, über eine
maximalen Entfernung von etwa 3 Metern. Dazu bekommt jeder
Wechselrichter eine eigene Adresse. Die Adress-Einstellung wird
im Service-Level durchgeführt.
In Kombination mit dem AEconversion RF-Gateway ist es
möglich, ein einfaches Überwachungsnetzwerk aufzubauen. Das
folgende Diagramm zeigt, wie die Micro-Wechselrichter an das
Gateway anzuschließen sind:
Das AEconversion RF-Gateway wird benötigt, um die
empfangenen Daten in Standard-RS-485 zu konvertieren.
Weitere Informationen über das AEconversion RF-Gateway
entnehmen aus dem separaten Gateway-Handbuch.

8.4.2 Ohne Kommunikation

Die Micro-Inverter-Versionen ohne Kommunikation sind
nicht für eine umfassende Überwachung bestimmt, und
können daher nicht durch Anwendung der AEconversion
Datalogger, Gateway oder Software verwendet werden. Um die
grundlegenden Daten der PV-Anlage überwachen zu können,
kann der Anwender einen unabhängigen Energie-Monitor
installieren.
INV315-50EU 09.2017
