Eine Übersicht der technischen Daten des Wechselrichters
fi nden Sie im Anhang auf S. 15-17.

5.1 Lieferumfang

Im Lieferumfang sind enthalten:
• Wechselrichter
• Verschlusskappen (versionsabhängig)
• Kurzbedienungsanleitung

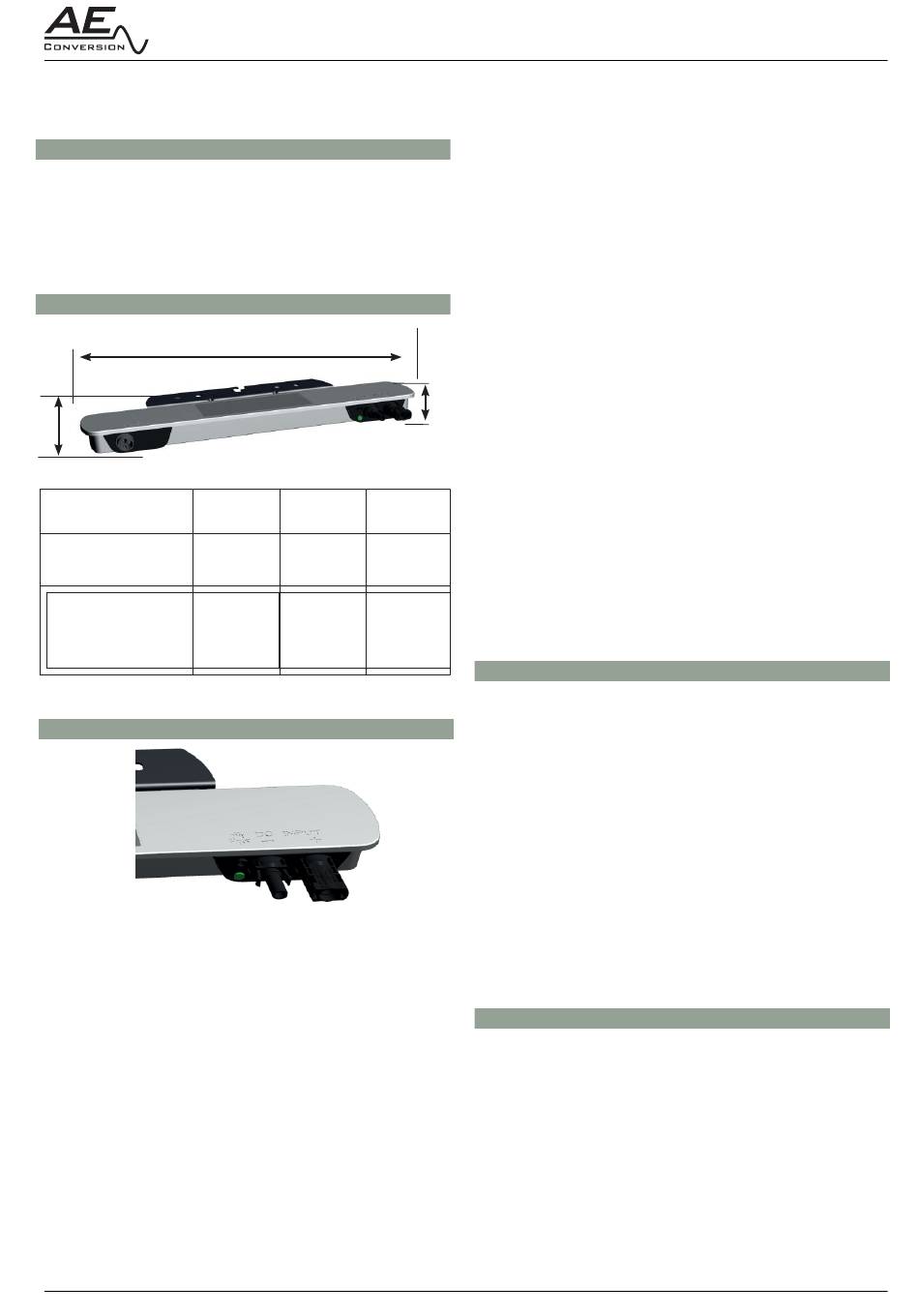

5.2 Abmessungen

T
Typ
INV315-50EU
INV315-50EU
ohne Winkel

5.3 LED-Anzeige

Im normalen Betriebsfall erzeugen die PV-Generatoren
eine Spannung, sobald genügend Tages- bzw. Sonnenlicht
vorhanden ist. Wenn diese Spannung in einer bestimmten Höhe
und entsprechender Zeitspanne am Wechselrichter anliegt,
beginnt dieser mit der Einspeisung ins Netz. Der Wechselrichter
ist mit einer LED-Anzeige ausgestattet, die in folgender Weise
über den Betriebszustand Aufschluss gibt.
Einspeisebetrieb:
Mit steigender Leistungsstärke, steigt die Blinkfrequenz der
LED. Die folgenden Blinkfrequenzen zeigen die Prozentsätze als
Funktion der Leistung des Gerätes:
0% to 3% LED 0.5 Sek. „AN" 2 Sek. „AUS"
3% to 30% LED 0.5 Sek. „AN" 1 Sek. „AUS"
30% to 60% LED 0.5 Sek. „AN" 0.5 Sek. „AUS"
60% to 85% LED 0.5 Sek. „AN" 0.2 Sek. „AUS"
85% to 100% LED durchgehend „AN"
09.2017
5.2 Abmessungen
B
Breite Tiefe
[mm] [mm]
385 155
385 109
Nicht-Einspeisebetrieb:
Wenn der Wechselrichter im Nicht-Einspeisebetrieb befi ndet,
zeigt die LED bestimmte Zustände an, welche nachfolgend
beschrieben sind. Diese können im Falle einer Störung zur
Fehlersuche verwendet werden. Jede Stufe beginnt mit der
Angabe der folgenden Sequenz:
Sequenz beginnt: 5 Sek. „AN", 2 Sek. "AUS"
Leistungsstufen:
Synchronisierung läuft:
LED 1Sek. „AN" 0.75Sek. „AUS"0.25Sek. 1 Takt
AC Spannung nicht im Toleranzbereich:
LED 1Sek. „AN" 0.75Sek. „AUS"0.25Sek., 2 Takte
DC Spannung nicht im Toleranzbereich:
LED 1Sek. „AN" 0.75Sek. „AUS"0.25Sek., 3 Takte
H AC und DC Spannungen nicht im Toleranzbereich:
LED 1Sek. „AN" 0.75Sek. „AUS"0.25Sek., 4 Takte
Interne Übertemperatur:
LED 1Sek. „AN" 0.75Sek. „AUS"0.25Sek., 5 Takte
Sequenz endet: 2 Sek. "AUS"
Höhe
[mm]
Isolationsmessung auf der PV Seite:
30
Im einspeisenden Betrieb wird ein zu niedriger Isolations-
widerstand zwischen PV- und AC-Seite mit einem schnellen
Blinken signalisiert. Dazu wird alle ca. 15s die Blinkfrequenz zur
Anzeige der Einspeiseleistung unterbrochen und für ca. 2s ein
30
Blinken mit hoher Frequenz eingestellt.

5.4 Schutzkonzepte

Folgende Überwachungs- und Schutzkonzepte sind in den
AEconversion Geräten des Gültigkeitsbereichs integriert:
• Überspannungsableiter / Varistoren zum Schutz der
Leistungshalbleiter
• Temperaturüberwachung
• EMV-Filter zum Schutz des Wechselrichters vor
hochfrequenten Netzstörungen
• Netzseitige Varistoren gegen Erde zum Schutz des
Wechselrichters vor Überspannungen
• BISI (Bidirektionales Sicherheits-Interface) Netzüberwachung
zum Personenschutz und zur Vermeidung von
Inselnetzbildung nach VDE0126-1-1 / VDE AR-N 4105 / IEC
62116
• Isolationsüberwachung des PV Eingangs

5.5 NA-Schutz

Nach der VDE AR-N 4105 müssen die letzten fünf Fehlerzustände
des NA-Schutzes und die eingestellten Auslösewerte und
Auslösezeiten auslesbar sein. Bei Geräteversionen ohne
Kommunikationsschnittstelle und mit integriertem Lichtleiter
erfolgt die Datenausgabe über die LED.
Bei Geräten mit Kommunikation sind die Werte zusätzlich über
die integrierte Schnittstelle abrufbar.
INV315-50EU 7
