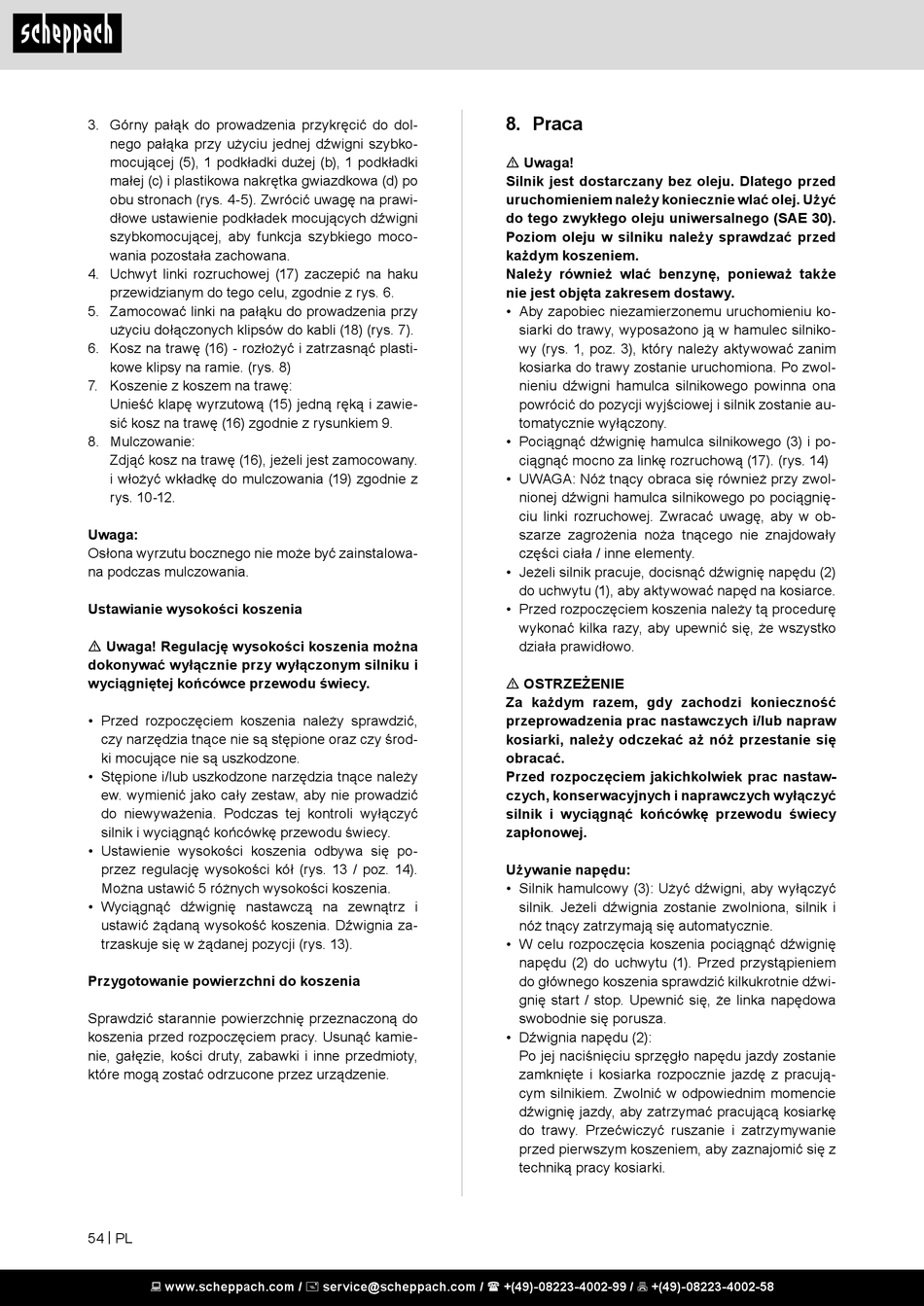

Praca - Scheppach MS161-46 Original Bedienungsanleitung

3. Górny pałąk do prowadzenia przykręcić do dol-
nego pałąka przy użyciu jednej dźwigni szybko-
mocującej (5), 1 podkładki dużej (b), 1 podkładki
małej (c) i plastikowa nakrętka gwiazdkowa (d) po
obu stronach (rys. 4-5). Zwrócić uwagę na prawi-
dłowe ustawienie podkładek mocujących dźwigni
szybkomocującej, aby funkcja szybkiego moco-
wania pozostała zachowana.
4. Uchwyt linki rozruchowej (17) zaczepić na haku
przewidzianym do tego celu, zgodnie z rys. 6.
5. Zamocować linki na pałąku do prowadzenia przy
użyciu dołączonych klipsów do kabli (18) (rys. 7).
6. Kosz na trawę (16) - rozłożyć i zatrzasnąć plasti-
kowe klipsy na ramie. (rys. 8)
7. Koszenie z koszem na trawę:
Unieść klapę wyrzutową (15) jedną ręką i zawie-
sić kosz na trawę (16) zgodnie z rysunkiem 9.
8. Mulczowanie:
Zdjąć kosz na trawę (16), jeżeli jest zamocowany.
i włożyć wkładkę do mulczowania (19) zgodnie z
rys. 10-12.
Uwaga:
Osłona wyrzutu bocznego nie może być zainstalowa-
na podczas mulczowania.
Ustawianie wysokości koszenia
m Uwaga! Regulację wysokości koszenia można
dokonywać wyłącznie przy wyłączonym silniku i
wyciągniętej końcówce przewodu świecy.
• Przed rozpoczęciem koszenia należy sprawdzić,
czy narzędzia tnące nie są stępione oraz czy środ-
ki mocujące nie są uszkodzone.
• Stępione i/lub uszkodzone narzędzia tnące należy
ew. wymienić jako cały zestaw, aby nie prowadzić
do niewyważenia. Podczas tej kontroli wyłączyć
silnik i wyciągnąć końcówkę przewodu świecy.
• Ustawienie wysokości koszenia odbywa się po-
przez regulację wysokości kół (rys. 13 / poz. 14).
Można ustawić 5 różnych wysokości koszenia.
• Wyciągnąć dźwignię nastawczą na zewnątrz i
ustawić żądaną wysokość koszenia. Dźwignia za-
trzaskuje się w żądanej pozycji (rys. 13).
Przygotowanie powierzchni do koszenia
Sprawdzić starannie powierzchnię przeznaczoną do
koszenia przed rozpoczęciem pracy. Usunąć kamie-
nie, gałęzie, kości druty, zabawki i inne przedmioty,
które mogą zostać odrzucone przez urządzenie.
54 | PL
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58

8. Praca

m Uwaga!
Silnik jest dostarczany bez oleju. Dlatego przed
uruchomieniem należy koniecznie wlać olej. Użyć
do tego zwykłego oleju uniwersalnego (SAE 30).
Poziom oleju w silniku należy sprawdzać przed
każdym koszeniem.
Należy również wlać benzynę, ponieważ także
nie jest objęta zakresem dostawy.
• Aby zapobiec niezamierzonemu uruchomieniu ko-
siarki do trawy, wyposażono ją w hamulec silniko-
wy (rys. 1, poz. 3), który należy aktywować zanim
kosiarka do trawy zostanie uruchomiona. Po zwol-
nieniu dźwigni hamulca silnikowego powinna ona
powrócić do pozycji wyjściowej i silnik zostanie au-
tomatycznie wyłączony.
• Pociągnąć dźwignię hamulca silnikowego (3) i po-
ciągnąć mocno za linkę rozruchową (17). (rys. 14)
• UWAGA: Nóż tnący obraca się również przy zwol-
nionej dźwigni hamulca silnikowego po pociągnię-
ciu linki rozruchowej. Zwracać uwagę, aby w ob-
szarze zagrożenia noża tnącego nie znajdowały
części ciała / inne elementy.
• Jeżeli silnik pracuje, docisnąć dźwignię napędu (2)
do uchwytu (1), aby aktywować napęd na kosiarce.
• Przed rozpoczęciem koszenia należy tą procedurę
wykonać kilka razy, aby upewnić się, że wszystko
działa prawidłowo.
m OSTRZEŻENIE
Za każdym razem, gdy zachodzi konieczność
przeprowadzenia prac nastawczych i/lub napraw
kosiarki, należy odczekać aż nóż przestanie się
obracać.
Przed rozpoczęciem jakichkolwiek prac nastaw-
czych, konserwacyjnych i naprawczych wyłączyć
silnik i wyciągnąć końcówkę przewodu świecy
zapłonowej.
Używanie napędu:
• Silnik hamulcowy (3): Użyć dźwigni, aby wyłączyć
silnik. Jeżeli dźwignia zostanie zwolniona, silnik i
nóż tnący zatrzymają się automatycznie.
• W celu rozpoczęcia koszenia pociągnąć dźwignię
napędu (2) do uchwytu (1). Przed przystąpieniem
do głównego koszenia sprawdzić kilkukrotnie dźwi-
gnię start / stop. Upewnić się, że linka napędowa
swobodnie się porusza.
• Dźwignia napędu (2):
Po jej naciśnięciu sprzęgło napędu jazdy zostanie
zamknięte i kosiarka rozpocznie jazdę z pracują-
cym silnikiem. Zwolnić w odpowiednim momencie
dźwignię jazdy, aby zatrzymać pracującą kosiarkę
do trawy. Przećwiczyć ruszanie i zatrzymywanie
przed pierwszym koszeniem, aby zaznajomić się z
techniką pracy kosiarki.
