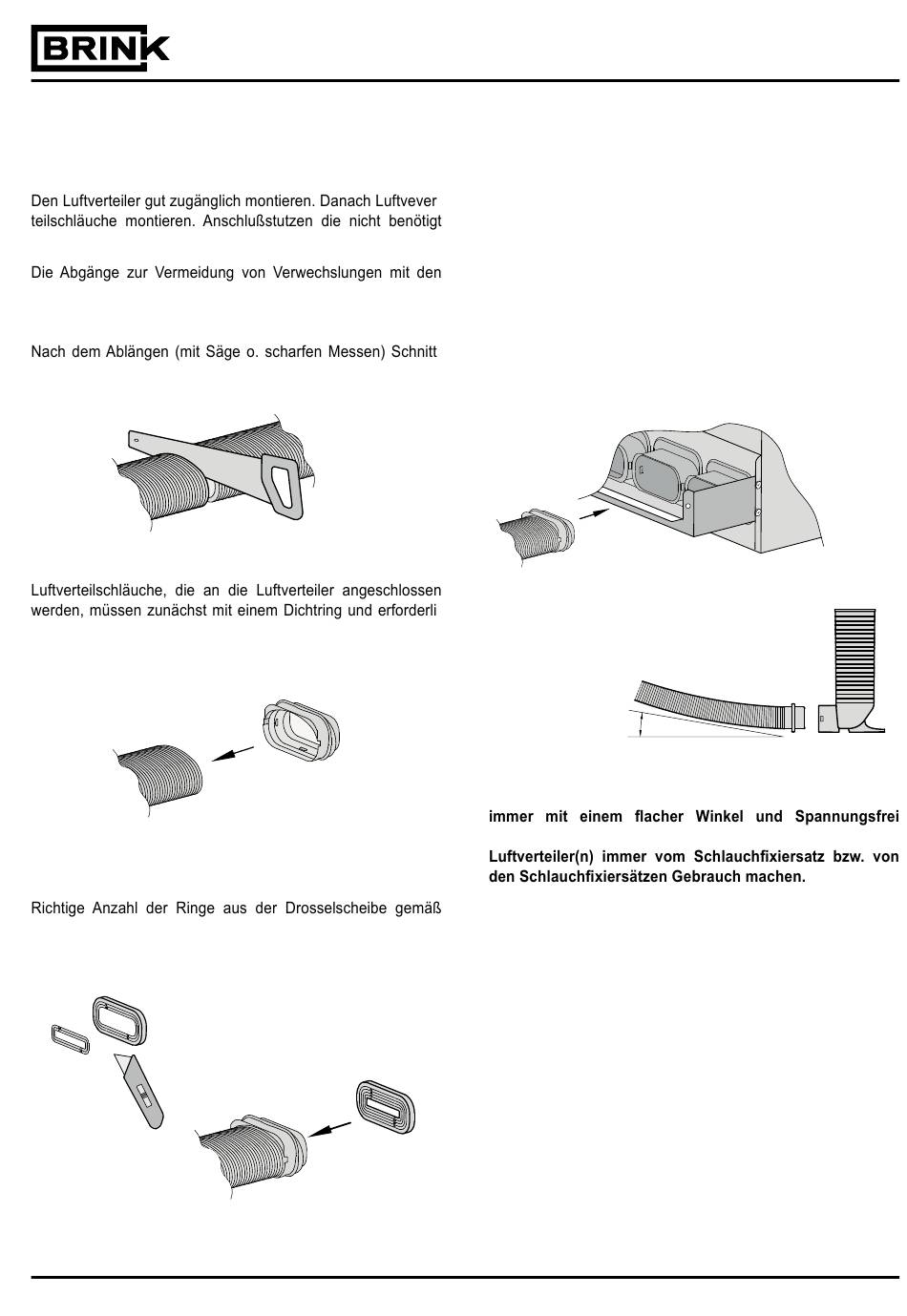

2.4.1 Installation Luftverteilschlauch System A (50 x 100 mm)
Installation Luftverteilschläuche am Luftverteiler
- 1 -
werden, sofort verschließen.
einzelnen Raumbezeichnungen und Luftmengen beschriften.
- 2 -
stellen entgraten.
- 3 -
chenfalls mit einer Drosselscheibe versehen werden.
Den Dichtring weit genug über den Luftverteilschlauch schie-
ben, so dass die 4 innenseitig montierten Nasen innerhalb des
Dichtrings völlig über einen Riffel des Luftverteilschlauchs ge-
schlossen werden und einrasten.
den Angaben aus dem Berechnungsprogramm entfernen. An-
schließend die Drosselscheibe fest an den Dichtring klemmen
und zusammen über den Luftverteilschlauch schieben.
Art.-Nr.: 614077
2. Montage
Click!
- 4 -
-
Den Luftverteilschlauch einschließlich des vorab montierten
Dichtrings und der Drosselscheibe an den entsprechenden
Luftverteilanschlussstutzen anschließen. Die beiden außensei-
tigen Nasen des Dichtrings müssen gut in die dazu bestimmten
Öffnungen des Luftverteilanschlussstutzens einrasten, so dass
der Schlauch gut festsitzt.
Ist gegebenenfalls ein Luftverteilschlauch vom Luftverteiler zu
lösen, können mit Hilfe eines Schraubenziehers diese beiden
-
Nasen vorsichtig eingedrückt und der Schlauch einschl. Dich-
tring und Drosselscheibe gelöst werden.
Click!
-
max. 5°
Achtung!
Für eine dichte Verbindung muß der Luftverteilschlauch
an dem Anschlußteil angeschlossen werden. Bei den
17
