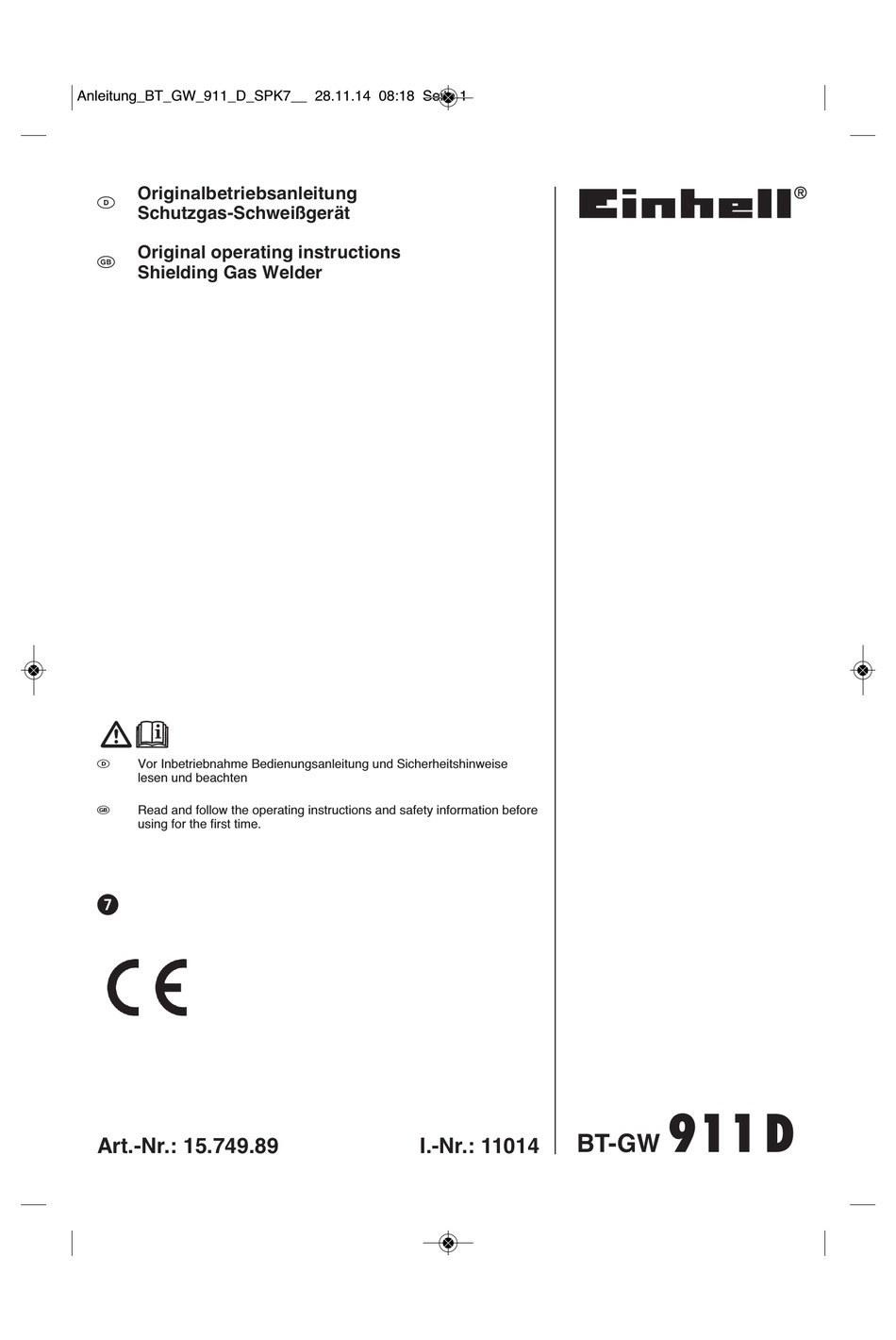

Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:18 Seite 1
Originalbetriebsanleitung
k
Schutzgas-Schweißgerät
Original operating instructions
t
Shielding Gas Welder
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten
Read and follow the operating instructions and safety information before
using for the first time.
Art.-Nr.: 15.749.89
BT-GW
I.-Nr.: 11014
911 D

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL BT-GW 911D

Inhaltszusammenfassung für EINHELL BT-GW 911D

  • Seite 1 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:18 Seite 1 Originalbetriebsanleitung Schutzgas-Schweißgerät Original operating instructions Shielding Gas Welder Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten Read and follow the operating instructions and safety information before using for the first time. 911 D BT-GW Art.-Nr.: 15.749.89 I.-Nr.: 11014...
  • Seite 2 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 2...
  • Seite 3 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 3...
  • Seite 4 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 4 k, l, m...
  • Seite 5 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 5...
  • Seite 6 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 6...
  • Seite 7 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 7...
  • Seite 8 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 8...

  • Seite 9: Inhaltsverzeichnis

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 9 Inhaltsverzeichnis: 1. Sicherheitshinweise 2. Gerätebeschreibung und Lieferumfang 3. Bestimmungsgemäße Verwendung 4. Technische Daten 5. Vor Inbetriebnahme 6. Bedienung 7. Reinigung, Wartung und Ersatzteilbestellung 8. Entsorgung und Wiederverwertung 9. Störungssuche 10. Erklärung der Symbole...

  • Seite 10: Sicherheitshinweise

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 10 23. Anschluss Schutzgasschlauch Gefahr! 24. Drehknopf Beim Benutzen von Geräten müssen einige 25. Brennerschalter Sicherheitsvorkehrungen eingehalten werden, um 26. 3 x Kontaktrohr Verletzungen und Schäden zu verhindern. Lesen Sie 27. Griff für Gehäuseabdeckung diese Bedienungsanleitung und die Sicherheits- 28.

  • Seite 11: Bestimmungsgemäße Verwendung

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 11 3. Bestimmungsgemäße Verwendung Herzschrittmacher Personen, die ein elektronisches Lebenserhaltungs- gerät (wie z.B. Herzschrittmacher etc.) tragen, sollten Das Schutzgasschweißgerät ist ausschließlich zum Ihren Arzt befragen, bevor sie sich in die Nähe von Schweißen von Stählen im MAG (Metall-Aktiv-Gas)- Lichtbogen-, Schneid-, Ausbrenn- oder Punkt- Verfahren unter Verwendung der entsprechenden schweißanlagen begeben, um sicherzustellen, dass...

  • Seite 12: Erklärung Des Druckminderers (Abb. 4/19)

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 12 sichern. Das transparente Schutzglas (m) muss Anschlussgewinde (Abb. 22/C) gegebenenfalls mit auf der Außenseite liegen. (Abb. 14) einem trockenen Lappen, ohne Zuhilfenahme Oberkante von Schweißschirm-Rahmen (s) nach irgendwelcher Reinigungsmittel, von innen biegen (Abb. 15/1.) und Ecken der Verschmutzungen reinigen.

  • Seite 13: Drahtspulenkapazität

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 13 Benutzen Sie das Gerät niemals mit einer 400 V Druckrollenhalter Nennspannung, wenn das Gerät auf 230 V Druckrollenfeder eingestellt ist. Vorsicht: Brandgefahr! Justierschraube für Gegendruck Bitte trennen Sie das Gerät von der M Führungsrohr Stromversorgung bevor Sie die Nennspannung N Drahtspule einstellen.

  • Seite 14: Bedienung

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 14 Justierschraube für Gegendruck (L) einhängen Zum Einstellen der Gasdurchflussmenge zuerst (Abb. 33) Druckrollenfeder (Abb. 26/K) der Drahtvorschub- Justierschraube für Gegendruck (L) nun so Einheit lösen, um unnötigen Drahtverschleiß zu einstellen, dass der Schweißdraht fest zwischen vermeiden (siehe 5.4.3).

  • Seite 15: Schutzeinrichtungen

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 15 Die ideale Einstellung von Schweißstrom, 8. Entsorgung und Wiederverwertung Drahtvorschub-Geschwindigkeit und Gasdurchflussmenge anhand einer Das Gerät befindet sich in einer Verpackung um Probeschweißung ermitteln. Im Idealfall ist ein Transportschäden zu verhindern. Diese Verpackung gleichmäßiges Schweißgeräusch zu hören. Die ist Rohstoff und ist somit wieder verwendbar oder Einbrenntiefe sollte möglichst tief sein, das kann dem Rohstoffkreislauf zurückgeführt werden.

  • Seite 16: Störungssuche

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 16 9. Störungssuche Fehler Ursache Abhilfe Vorschubrolle dreht nicht Netzspannung fehlt Anschluss überprüfen Regler Drahtvorschub auf 0 Einstellung überprüfen Vorschubrolle dreht, jedoch keine Schlechter Rollendruck Einstellung überprüfen Drahtzuführung (siehe 5.4.3) Rollenbremse zu fest eingestellt Einstellung überprüfen (siehe 5.4.3) Verschmutzte / beschädigte Reinigen bzw.

  • Seite 17: Erklärung Der Symbole

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 17 10. Erklärung der Symbole EN 60974-1 Europäische Norm für Lagern oder verwenden Lichtbogenschweiß- Sie das Gerät nicht in einrichtungen und feuchter oder nasser Schweißstromquellen Umgebung oder im mit beschränkter Ein- Regen schaltdauer Sicherung mit Nennwert Netzanschluss in Ampere im Netzanschluss...

  • Seite 31: Garantieurkunde

    Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 31 GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden.
  • Seite 32 Anleitung_BT_GW_911_D_SPK7__ 28.11.14 08:19 Seite 32 09951 / 95 920 + Durchwahl: Allgemeine Fragen -00 Klima / Heizen / Entfeuchten Stromerzeuger -05 Werkzeugtechnik - Handgeführt Gartentechnik - Benzin -10 Werkzeugtechnik - Stationär Gartentechnik - Elektro -15 Fragen zur Rechnung Gartentechnik - Akku -20 Reparaturanfragen Gewächshaus / Metallgerätehaus Telefax: 01805 / 835 830 (Festnetz: 14 ct/min, Mobilfunk max.: 42 ct/min)

Inhaltsverzeichnis
