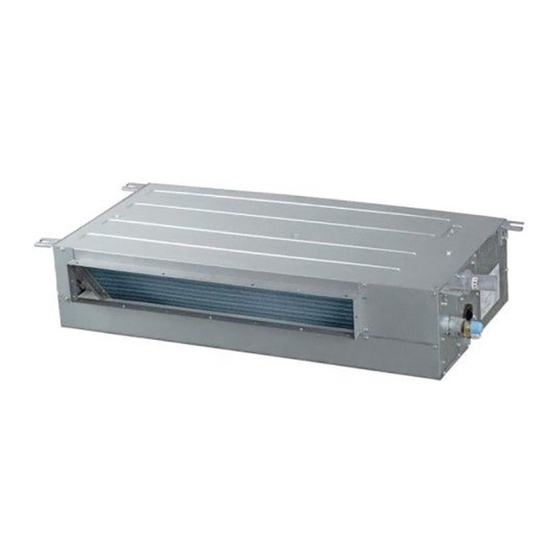

KANAL-KLIMAANLAGE
BEDIENUNGSANLEITUNG UND INSTALLATIONSANLEITUNG
AD25S2SS1FA
AD35S2SS1FA
AD50S2SS1FA
AD71S2SS1FA
0150524582
Dieses Produkt darf nur von qualifiziertem Personal installiert oder gewartet werden
Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch.
Dieses Gerät ist mit R32 gefüllt.
Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf.
Ursprüngliche Anweisungen
Inhalt
Vorsicht ----------------------------------------------
Sicherheitsvorkehrungen -----------------------
Controller --------------------------------------------
Heizmodus ------------------------------------------
Pflege und Wartung ------------------------------
Fehlerbehebung ------------------------------------
Ist das Gerät korrekt installiert? ----------------
Installationsverfahren ----------------------------
3
7
11
12
12
13
15
16
17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Haier AD25S2SS1FA
Inhaltszusammenfassung für Haier AD25S2SS1FA
-
Seite 1: Inhaltsverzeichnis
KANAL-KLIMAANLAGE BEDIENUNGSANLEITUNG UND INSTALLATIONSANLEITUNG Inhalt Vorsicht ---------------------------------------------- Sicherheitsvorkehrungen ----------------------- AD25S2SS1FA Installationsanleitung für Kabelgebundenen Controller -------------------------------------------- AD35S2SS1FA Heizmodus ------------------------------------------ Pflege und Wartung ------------------------------ Fehlerbehebung ------------------------------------ Vorsichtsmaßnahme für die Installation ------ Ist das Gerät korrekt installiert? ---------------- Installationsverfahren ---------------------------- AD50S2SS1FA AD71S2SS1FA 0150524582 Dieses Produkt darf nur von qualifiziertem Personal installiert oder gewartet werden Bitte lesen Sie dieses Handbuch vor der Installation sorgfältig durch. - Seite 2 Lesen Sie die Vorsichtsmaßnahme Dieses Gerät ist mit R32 gefüllt. in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Service-Anzeige; Lesen Sie Lesen Sie die das technische Handbuch Bedienungsanleitung Bewahren Sie dieses Handbuch so auf, dass der Benutzer es leicht finden kann WARNUNG Verwenden Sie keine Mittel, um den Abtauvorgang zu beschleunigen oder zu reinigen, außer den vom Hersteller empfohlenen.
- Seite 3 WARNUNG • Vor dem Öffnen der Ventile ist eine hartgelötete, geschweißte oder mechanische Verbindung herzustellen, damit das Kühlmittel zwischen den Teilen des Kühlsystems strömen kann. Ein Vakuumventil muss vorhanden sein, um das Verbindungsrohr und / oder ein beliebiges ungefülltes Kühlsystem zu evakuieren. •Der maximale Arbeitsdruck beträgt 4,3 MPa.
-
Seite 4: Konformität Der Europäischen Vorschriften Für Die Modelle
Haier Industrial Park, No.1 Haier road, Qingdao, P.R. China KONFORMITÄT DER EUROPÄISCHEN WICHTIGE INFORMATIONEN ZUM VORSCHRIFTEN FÜR DIE MODELLE VERWENDETEN KÄLTEMITTEL Dieses Produkt enthält die unter dasKyoto- Protokoll fallenden fluorierten Treibhausgase. Alle Produkte entsprechen den folgenden europäischen Bestimmungen: -Niederspannungsrichtlinie -Elektomagnetische Verträglichkeit ROHS Die Produkte erfüllen die Anforderungen der Richtlinie... -
Seite 5: Vorsicht
Vorsicht Entsorgung der alten Klimaanlage Vergewissern Sie sich vor dem Entsorgen einer alten Klimaanlage, die außer Betrieb ist, dass sie außer Betrieb ist und sicher ist. Ziehen Sie den Netzstecker aus der Steckdose, um das Einklemmen von Kindern zu vermeiden. Es ist zu beachten, dass das Klimatisierungssystem Kältemittel enthält, für die eine spezielle Abfallentsorgung erforderlich ist. - Seite 6 Vorsicht -Die Installation von Rohrleitungen ist auf ein Minimum zu beschränken. -Die Rohrleitungen müssen vor physischer Beschädigung geschützt sein und dürfen nicht in einem nicht belüfteten Raum installiert werden, wenn dieser Platz kleiner ist als Amin (2m2). -Die Einhaltung der nationalen Gasvorschriften ist zu beachten. - Mechanische Verbindungen müssen zu Wartungszwecken zugänglich sein.
- Seite 7 Vorsicht Überprüfung auf elektrische Geräte - Reparatur und Wartung an elektrischen Bauteilen müssen die Erstkontroll- und Bauteilprüfverfahren beinhalten. Wenn ein Fehler vorliegt, der die Sicherheit beeinträchtigen könnte, ist keine Stromversorgung an den Stromkreis anzuschließen, bis er zufriedenstellend behoben wird. Wenn der Fehler nicht sofort behoben werden kann, aber es notwendig ist, den Betrieb fortzusetzen, muss eine angemessene vorübergehende Lösung verwendet werden.
- Seite 8 Vorsicht - Machen Sie sich mit dem Gerät und seinem Betrieb vertraut. -Isolieren Sie das System galvanisch -Vor Ausführen des Verfahrens stellen Sie sicher dass: • Für die Handhabung von Kältemittelzylindern steht ggf. mechanische Handhabungsgeräte zur Verfügung; • Alle persönlichen Schutzausrüstungen sind verfügbar und werden korrekt verwendet. •...
-
Seite 9: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Lesen Sie diese "SICHERHEITSHINWEISE" sorgfältig durch, bevor Sie das System in Betrieb nehmen, um einen ordnungsgemäßen Betrieb des Systems zu gewährleisten. Die hier beschriebenen Sicherheitsvorkehrungen werden in " WARNUNG" und " VORSICHT" klassifiziert. Vorsichtsmaßnahmen, die in der Spalte " WANUNG"... - Seite 10 Sicherheitsvorkehrungen Mindestraumfläche Gefüllte Gesamtmasse / kg Mindestraumfläche / m 2 VORSICHTSMASSNAHMEN FÜR DIE ÜBERTRAGUNG ODER DIE REPARATUR WARNUNG Die Modifikationen des Systems sind strengstens untersagt. Wenn das Wenden Sie sich an einen Händler oder einen Installateur, wenn die System repariert werden muss, wenden Sie sich an Ihren Händler. Klimaanlage versetzt wird.
-
Seite 11: Vorsichtsmassnahmen Für Den Betrieb
Sicherheitsvorkehrungen VORSICHTSMASSNAHMEN FÜR DEN BETRIEB WARNUNG Wenn ein ungewöhnlicher Zustand (sengender Sie sollten es vermeiden, Ihren Körper längere Stecken Sie keine Stange usw. In den Lufteinlass Geruch Geruch oder andere) festgestellt wird, Zeit direkt dem kühlen Wind auszusetzen. oder -auslass . stoppen Sie den Betrieb sofort und schalten Sie den Netzschalter aus. -
Seite 12: Teile Und Funktionen
Wir können die 4 verschiedenen ESPs durch Einstellen der Innengerät-Platinen SW1-4 und SW1-5. Siehe unten: Statischer Druck Achtung: Unterbrechen Sie die Stromversorgung, um SW1 4 und SW1 5 einzustellen. Andernfalls ist der Vorgang ungültig. Teile und Funktionen AD25S2SS1FA Ablaufwanne AD35S2SS1FA AD50S2SS1FA Die Ablassöffnung der Pumpe... -
Seite 13: Installationsanleitung Für Kabelgebundenen Controller
Installationsanleitung für Kabelgebundenen Controller 5. Verdrahtungsanschlüsse des kabelgebundenen Controllers Es gibt drei Methoden zum Verbinden des kabelgebundenen Controllers und der Innengeräte: Ein kabelgebundener Controller kann max. bis zu 16 Sätze von Innengeräten, und 3 Stücke Poldrähte müssen den kabelgebundenen Controller und das Hauptgerät (das Innengerät ist direkt mit dem kabelgebundenen Controller verbunden) verbinden, und die anderen verbinden sich mit dem Hauptgerät über Stücke von Poldraht Ein kabelgebundener Controller steuert ein Innengerät, und das Innengerät ist über 3 Stücke Poldrähte mit dem kabelgebundenen Controller verbunden. -
Seite 14: Heizmodus
Heizmodus "HOT KEEP" -Funktion Anwärmbetrieb Wärmepumpen-Erwärmung "HOT KEEP" wird in folgenden Fällen betätigt. Bei der Wärmepumpen-Erwärmung wird der Wenn der Heizbetrieb gestartet wird: Mechanismus der Wärmepumpe verwendet, der die Um das Ausblasen von kühlem Wind zu verhindern, Wärme der Außenluft mit Hilfe eines Kältemittels wurde der Ventilator des Innengeräts entsprechend der konzentriert, um den Innenraum zu erwärmen. -
Seite 15: Fehlerbehebung
Fehlerbehebung Bitte überprüfen Sie die folgenden Punkte zu Ihrer Klimaanlage, bevor Sie einen Kundendienst rufen. Das Gerät startet nicht Ist der Stromquellenschalter Ist der Signalempfangsbereich Ist der Schutzschalter nicht Ist die Stromversorgung in eingeschaltet? funktioniert? nicht direktem Sonnenlicht der Stadt normal? oder starker Beleuchtung Es ist gefährlich. - Seite 16 Fehlerbehebung Wenn ein Fehler auftritt, läuft der Lüfter des Innengeräts nicht weiter. Die Methode zur Überprüfung des Fehlercodes finden Sie auf Seite 12. Bei einem Ausfall im Außen ist der Fehlercode Außenfehler LE0 Blinken-Zeiten + 20. Der Fehlercode des Außengeräts ist beispielsweise 2, zeigt kabelgebundener Controller des Innengeräts 16 an (mit Hexadezimalmethode).
-
Seite 17: Vorsichtsmaßnahme Für Die Installation
Vorsichtsmaßnahme für die Installation Bitte lesen Sie zuerst diese "Sicherheitshinweise" und führen Sie dann die Installationsarbeiten genau durch. Obwohl die hier angegebenen Sicherheitshinweise in zwei Überschriften WARNUNG und VORSICHT unterteilt sind , sind die Punkte, die sich auf die Möglichkeit einer fehlerhaften Installation beziehen, die zum Tod oder zu schweren Verletzungen führt, im Abschnitt WARNUNG aufgeführt. -
Seite 18: Ist Das Gerät Korrekt Installiert
Ist das Gerät korrekt installiert? Überprüfen Sie die folgenden Punkte, um die Klimaanlage sicher und bequem zu verwenden. Die Installationsarbeiten sind von dem Vertriebshändler durchgeführt und führen Sie sie nicht selbst durch. Einbauort Installieren Sie das Klimagerät nicht in Installieren Sie das Gerät an einem gut Installieren Sie die Klimaanlage fest auf Nähe Orten,... -
Seite 19: Installationsverfahren
Wandloch gehen können. Einbaumaß AD25S2SS1FA AD35S2SS1FA AD50S2SS1FA AD71S2SS1FA Abmessungen des Innengeräts (Einheit: mm) Modell der Einheit AD25S2SS1FA AD35S2SS1FA AD50S2SS1FA AD50S2SS2FA 1212 1170 1080 Installationsverfahren Luftkanal Jeder Luftführungskanal und Luftrückführungskanal werden durch die Eisenhalterung an der vorgefertigten Bodenplatte befestigt. - Seite 20 Installationsverfahren Luftkanal Gebäudedach der Installation Abluftkasten Luftaustrittsgitter 0,5 m (weißen Motorstecker verwenden) 2,0 m (roten Motorstecker verwenden) Luftversorgung Decken Innerhalb von 1 m sollten sich keine Hindernisse Geräte Geräte Abluftkasten befinden Rückluft Rückluft Luftversorgung Die Skizze des langen Luftkanals M8-Breite Dehnschraube Klimaanlage M8 Aufhängeschraube Aufhängehaken...
- Seite 21 Sie bitte sofort die Maßnahmen zur Belüftung. Modell Bei Kontakt mit Feuer erzeugt das Kältemittelgas Gasseite Flüssigkeitsseite giftiges Gas. AD25S2SS1FA AD35S2SS1FA Vergewissern Sie sich nach der Installation, dass kein Kältemittel austritt. Das Kältemittelgas erzeugt giftige AD50S2SS1FA 12.7 Gase, wenn es auf Feuerquellen wie Heizer und Ofen AD71S2SS1FA 9.52...
- Seite 22 Installationsverfahren Kältemittelleitungen Alle Ventile öffnen Öffnen Sie alle Ventile am Außengerät. Gaslecksuche Prüfen Sie mit einem Lecksuchgerät oder Seifenwasser, ob an den Rohranschlüssen und den Hauben Gas austritt. Isolationsbehandlung Führen Sie die Isolationsbehandlung sowohl auf der Gasseite als auch auf der Flüssigkeitsseite Die Kerbe nach oben (Beigefügte Detailansicht) der Rohrleitungen durch.
-
