Introduction
Pos. Beschreibung
A DC-Schalter (optional)
DRM
B
C Smart Plug (optional)
D USB zur Aktualisierung
E AC-Anschluss
Wasserdichter Steckverbinder
F
G Pocket WiFi/LAN/GPRS (jeweils optional)
H RS 485/Zähler (optional)
I PV-Anschluss
J Erdungsschraube
Warnung!
Die Anschlüsse dürfen nur von autorisierten Personen
vorgenommen werden.

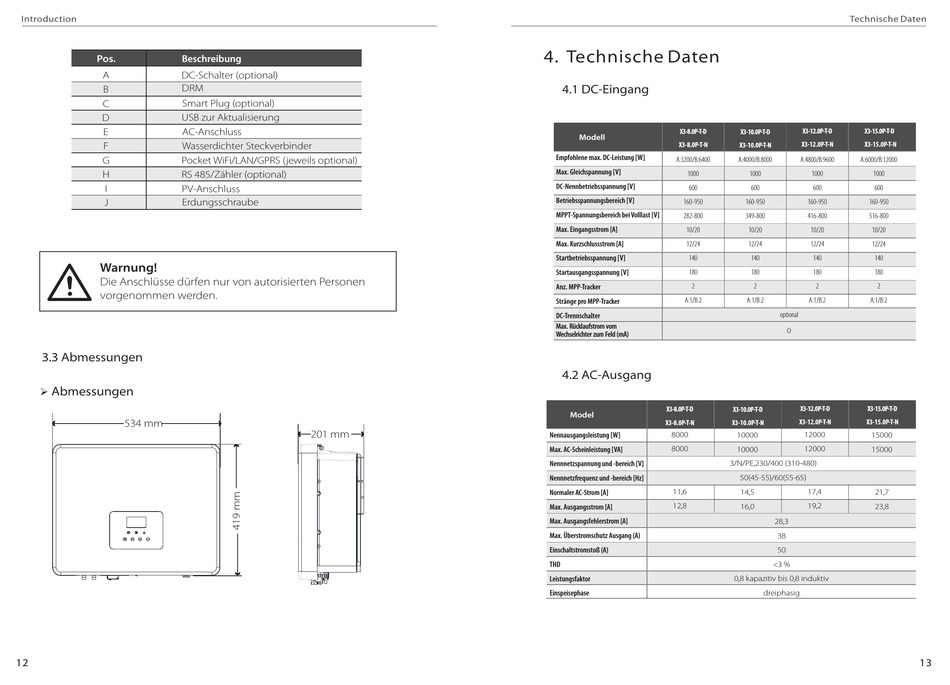

3.3 Abmessungen

Abmessungen
Ø
534 mm
12
201 mm

4. Technische Daten

4.1 DC-Eingang

X3-8.0P-T-D
Modell
X3-8.0P-T-N
Empfohlene max. DC-Leistung [W]
A:3200/B:6400
Max. Gleichspannung [V]
1000
DC-Nennbetriebsspannung [V]
600
Betriebsspannungsbereich [V]
160-950
MPPT-Spannungsbereich bei Volllast [V] 282-800
Max. Eingangsstrom [A] 10/20
Max. Kurzschlussstrom [A] 12/24
140
Startbetriebsspannung [V]
180
Startausgangsspannung [V]
2
Anz. MPP-Tracker
A:1/B:2
Stränge pro MPP-Tracker
DC-Trennschalter
Max. Rücklaufstrom vom
Wechselrichter zum Feld (mA)

4.2 AC-Ausgang

X3-8.0P-T-D
Model
X3-8.0P-T-N
8000
Nennausgangsleistung [W]
Max. AC-Scheinleistung [VA] 8000
Nennnetzspannung und -bereich [V]
Nennnetzfrequenz und -bereich [Hz]
11,6
Normaler AC-Strom [A]
12,8
Max. Ausgangsstrom [A]
Max. Ausgangsfehlerstrom [A]
Max. Überstromschutz Ausgang (A)
Einschaltstromstoß (A)
THD
Leistungsfaktor
Einspeisephase
Technische Daten
X3-12.0P-T-D X3-15.0P-T-D
X3-10.0P-T-D
X3-12.0P-T-N X3-15.0P-T-N
X3-10.0P-T-N
A:4000/B:8000 A:4800/B:9600 A:6000/B:12000
1000 1000 1000
600 600 600
160-950 160-950 160-950
349-800 416-800 516-800
10/20 10/20 10/20
12/24 12/24 12/24
140 140 140
180 180 180
2 2 2
A:1/B:2 A:1/B:2 A:1/B:2
optional
0
X3-10.0P-T-D X3-12.0P-T-D X3-15.0P-T-D
X3-12.0P-T-N X3-15.0P-T-N
X3-10.0P-T-N
12000
10000 15000
10000 12000 15000
3/N/PE,230/400 (310-480)
50(45-55)/60(55-65)
17,4
14,5 21,7
16,0 19,2 23,8
28,3
38
50
<3 %
0,8 kapazitiv bis 0,8 induktiv
dreiphasig
13
