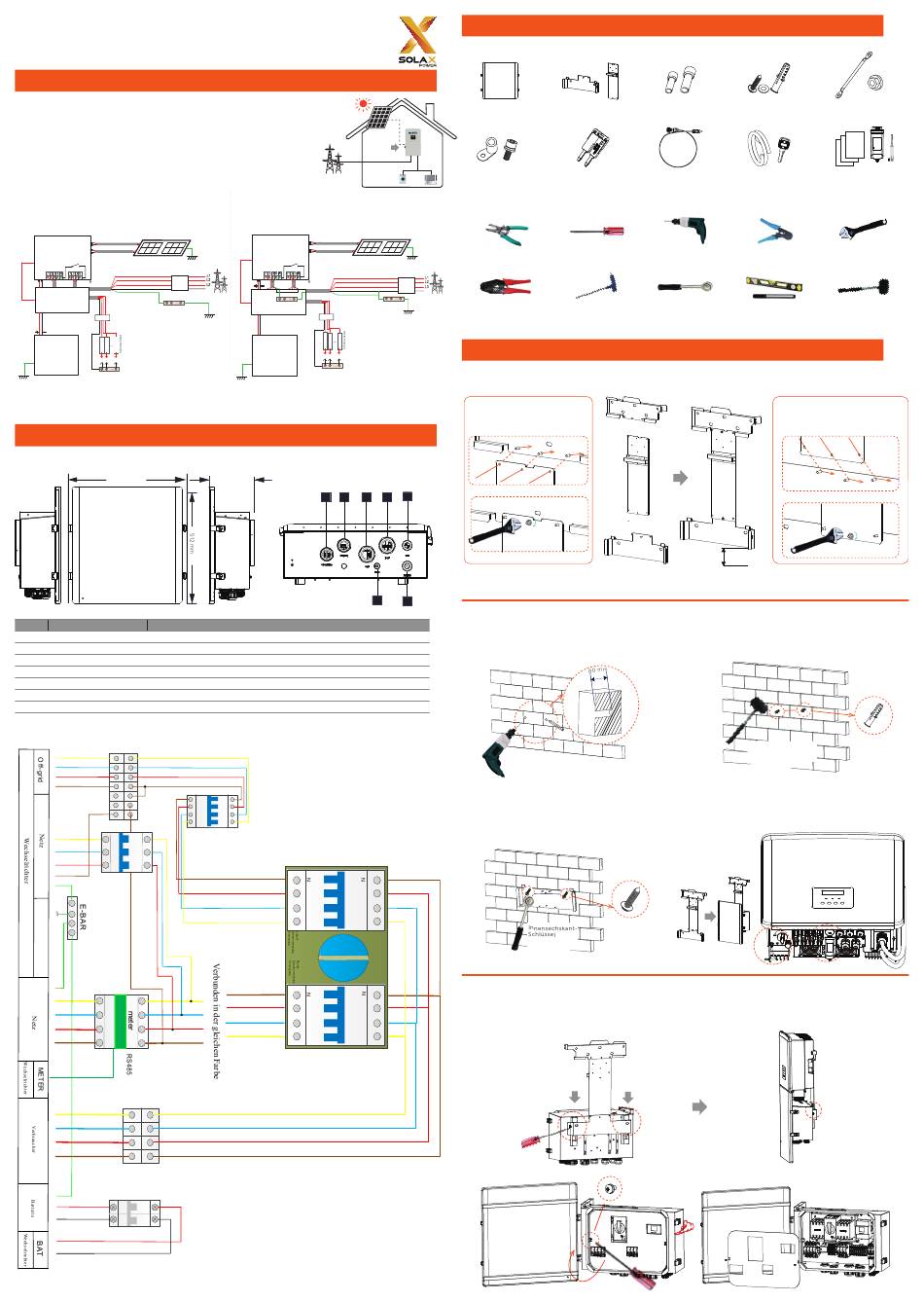

Kurzanleitung zur Installation
X3-Matebox advanced
1. Einführung
Die X3-Matebox Advanced ist ein wichtiger Bestandteil des
Energiespeichersystems, der den DC-Schutzschalter/AC-
Schutzschalter/Schaltereinheit/Meter usw. integriert. Sie kann im
Vergleich zum herkömmlichen separaten System leicht installiert
werden und kann mit Hybrid- und Fit-Serienwechselrichtern
verwendet werden.
Es gibt 2 Schaltpläne als Referenz für Ihren Systemanschluss. Bitte
beachten Sie Ihre lokalen Richtlinien, um den für Sie geeigneten
Schaltplan auszuwählen.
Diagramm A: N-Leitung und PE-Leitung
getrennt verdrahtet, Wechselrichter der Serie D;
(Für die meisten Länder)
PV 1
PV 2
Wechselrichter
Meter
C T
Hauptschutzschalter/RCD
BAT Netz EPS(O -grid)
X 3-M ateb ox
E-BA R
RC D
Batterie
Verbraucher
N-BAR für Verbraucher
Hinweis: Die Benutzer müssen einen FI-Schutzschalter extern an den Verbraucher-Port der X3-Mate-
box anschließen.
2. Übersicht
1) Abmessungen und Klemmen der X3-Matebox advanced.
532 mm
Objekt Name Beschreibung
A EPS(INV)/(Off-grid) EPS-Ausgangsport des Wechselrichters
B Netz(INV) Netzausgangsport des Wechselrichters
C Netz Netzanschlussport (an das lokale Netz)
D Verbraucher Verbraucher-Anschlussport
E BAT Batterieanschlussport (zum Batteriepack)
F Meter Meter
G BAT(INV) Batterieanschlussport des Wechselrichters
12) Elektrischer Schaltplan
Diagramm B: N-Leitung und PE-Leitung
zusammen, Wechselrichter der Serie D; (Gilt für
Australien)
PV 1
Wechselrichter
PV 2
Meter
C T
BAT Netz EPS(O -grid)
N
N
Netz
E-BA R
X 3-M ateb ox
RC D
Batterie
Verbraucher
N-BAR für Verbraucher
204.5 mm
A B C
F
2. Übersicht
- Packlisten
X3-Matebox advanced *1
16 mm² OT-Klemme *1 N-Klemme angrenzende Brücke *1
M5-Innensechskant-Schrauben *1
-Werkzeuge
Seitenschneider Kreuz-/Schlitzschrauben-
Hauptschutzschalter
N
Netz
E-BA R
Crimpzange
3. Montage
Schritt 1: Die Halterung installieren
Befestigen Sie die Halterungen gemäß den folgenden Schritten an der Wand.
(1) Befestigen Sie die Hal-
terung des Wechselrich-
ters an der Halterung B.
E
D
Schraubenschlüssel
Drehmoment:
1.5 ± 0 .2 N ·m
Hinweis: Verwenden Sie bei der Installation der Halterung unbedingt eine Wasserwaage, um zu
prüfen, ob die Halterung parallel zur horizontalen Ebene verläuft. Die Halterung A sollte in einem
Abstand von mindestens 300 mm vom Boden installiert werden.
G
Schritt 2: Die Halterungen an die Wand schrauben
A. Verwenden Sie die Halterung als Schablone, um
die beiden Löcher an der Wand mit einem Mark-
ierstift zu markieren. Bohren Sie an den markier-
ten Stellen Löcher mit einer Tiefe von 80 mm.
Φ10 Bohrer
C. Die Halterung wird auf die Schraube ausgerichtet.
Schrauben Sie die Blechschraube mit dem In-
nensechskantschlüssel ein, bis der Spreizdübel
„knallt".
Schritt 3. Die X3-Matebox advanced mit den Halterungen anpassen
Verwenden Sie zunächst eine Wasserwaage, um sicherzustellen, dass die Halterungen des Systems fest installiert und
waagerecht sind. Führen Sie dann die folgenden Schritte aus, um die X3-Matebox advanced aufzuhängen.
Montieren Sie die X3-Matebox advanced auf die Halterungen und ziehen Sie die Schrauben an.
Öffnen Sie die obere Abdeckung und die Isolierplatte der X3-Matebox advanced vor der Verdrahtung.
Halterung A *1 6 mm² Klemmen *4 (Spreizdübel, Dichtung,
Halterung B *1 16 mm² Klemmen *10 Blechschraube) *2
Konverterkabel *2
(Für den australischen Markt)
Φ 1 0 Bohrer
dreher
T-Griff-Innensech- Innensechskantschlüssel Wasserwaage & Markierstift
skantschlüssel
Wechselrichter-Halterung
> 400 mm
B. Setzen Sie die Spreizdübel in die Löcher ein und
schlagen Sie sie mit einem Gummihammer in die
Wand.
D. Die Matebox sollte Vorrang vor der Installation
des Wechselrichters haben. Schließen Sie vor der
Installation des Wechselrichters den Erdungsdraht
und das Kommunikationszubehör des Dongle an.
Schraube
Kreuzschlitzschraubendreher
Drehmoment: 1.5 ± 0 .2 N ·m
Erde Steckverbinder (250 mm) *
Flanschmuttern *3
Stromkabel *2 Dokumente
Schlüssel *4 Wifi-Dongle * 1 (optional)
Crimpzange Schraubenschlüssel
Gummihammer
(2) Setzen Sie dann die
Halterung B auf die Hal-
terung A und befestigen
Sie sie mit Schrauben.
Schraubenschlüssel
Drehmoment: 1.5 ± 0 .2 N ·m
Spreizdübel
Gummihammer
Drehmoment:
2.5±0.2N·m
