5. MONTAGEANLEITUNG

• Entfernen Sie das gesamte Verpackungsmaterial.
• Überprüfen Sie vor der Montage alle Teile auf Vollständigkeit und auf
Transportschäden.

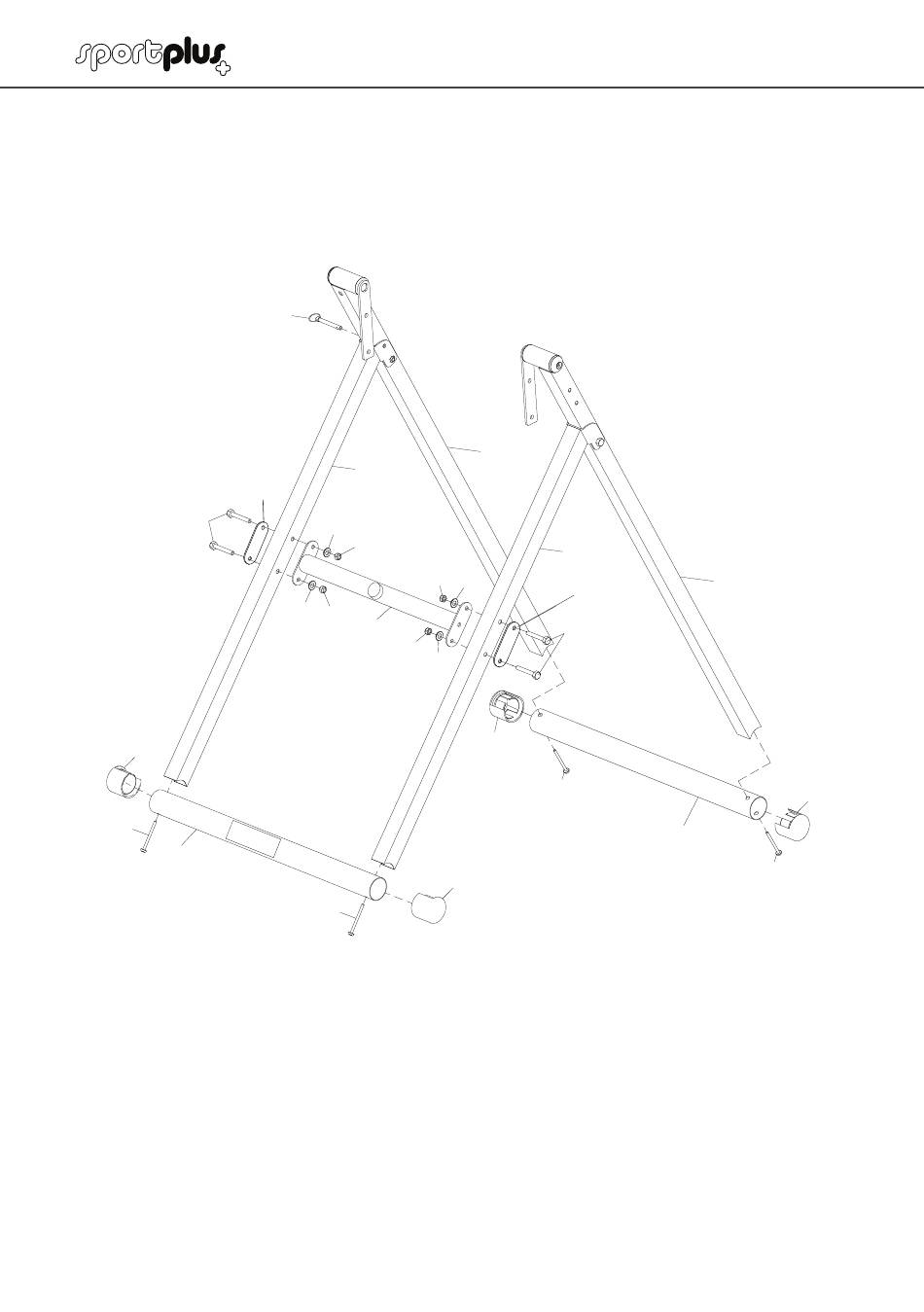

Schritt 1: Montage der Standrohre
22
31
32
1
• Befestigen Sie das vordere Bodenrohr (1) mit dem linken (9L) und rechten vorderen
Standrohr (9R); verwenden Sie dafür die 2 Schrauben (32).
• Wiederholen Sie diese Schritte für das hintere Bodenrohr (1) und die hinteren
Standrohre (8L/8R).
• Stecken Sie die Endkappen (31) in beide Enden des vorderen und hinteren
Bodenrohrs (1).
• Befestigen Sie die Querstange (12) am vorderen Standrohr (9L/R); verwenden Sie dafür
4 Schrauben (22), 2 Unterlegplatten (54), 4 Unterlegscheiben (19) und 4 Muttern (21).
• Klappen Sie das vordere Standrohr (9L/R) und das hintere Standrohr (8L/R)
auseinander.
• Stecken Sie den Sicherungsstift (26) in das Loch rechts am Standrohr.
• Ziehen Sie alle Schrauben fest.
26
9R
54
19
21
21
19
21
12
21
32
8R
9L
19
54
22
19
31
32
31
8
8L
31
1
32
