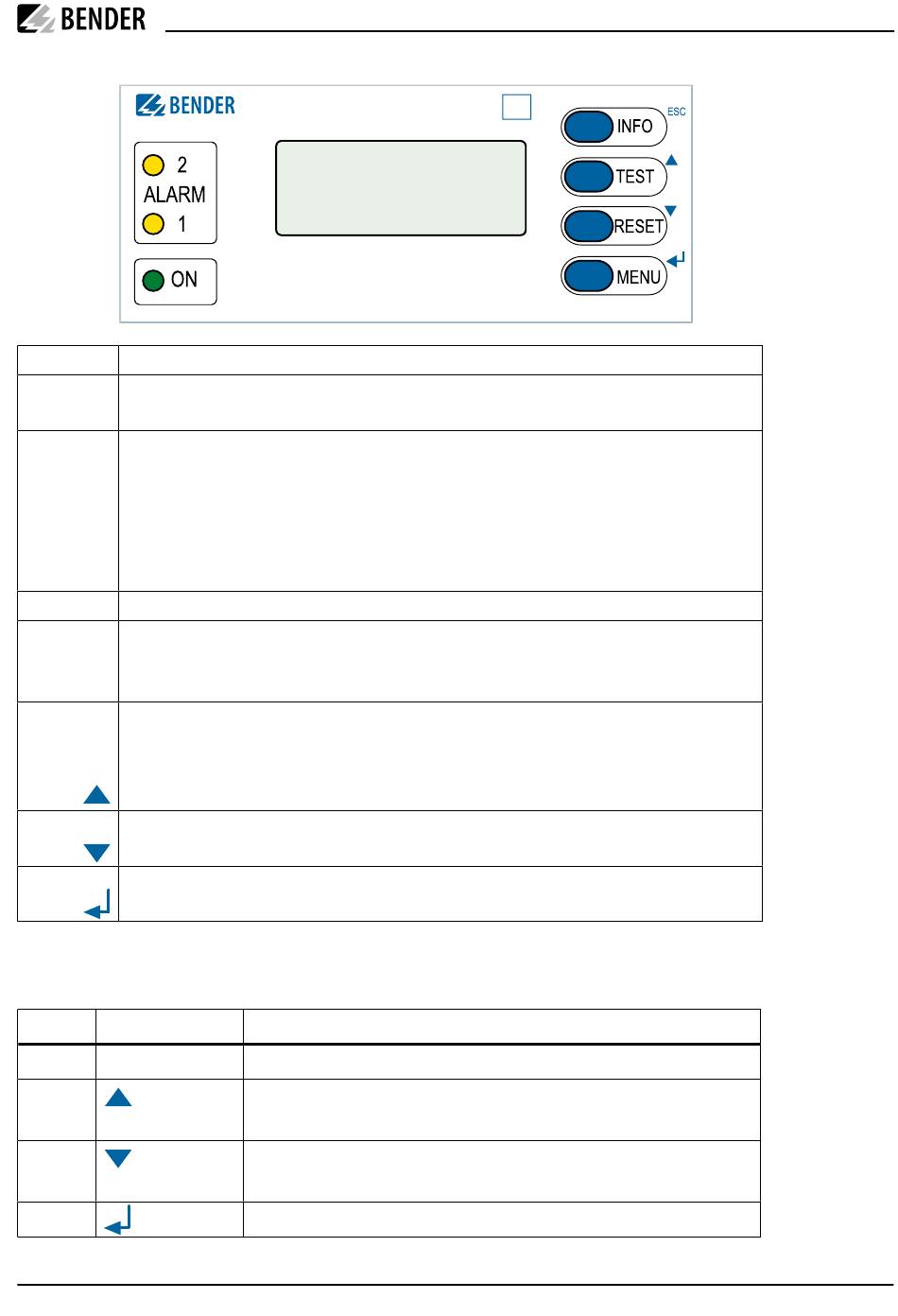

Bedienelemente
LINETRAXX®
Element Funktion
Betriebs-LED (grün): leuchtet bei vorhandener Spannungsversorgung und Betrieb des Geräts;
ON
blinkt bei Gerätestart oder internem Gerätefehler
Anlage abgeschaltet:
ALARM1
Beide LEDs leuchten (gelb): bei einer Schwellwertverletzung von Spannung oder Frequenz,
ALARM2
Fernabschaltung (Remote Trip, optional), df/dt (optional), Vektorsprungerkennung (optional),
Unsymmetrie (optional);
Beide LEDs blinken (gelb): bei internem Gerätefehler oder Fehler in Kontaktüberwachung
Nur ALARM 1 leuchtet: Zuschaltbedingungen erfüllt. t(ON) läuft ab
Beleuchtetes LC-Display
Standardanzeige: Messwertanzeige und Geräteinformationen
INFO
Menüanzeige:
ESC
Menüebene
Standardanzeige: Mit der TEST-Taste (> 1,5 s) wird ein manueller Selbsttest durchgeführt, der
TEST
beide Ausgangsrelais auslöst (Auslösetest zur Überprüfung der Kuppelschalter). Zudem werden
die Abschaltzeiten dokumentiert.
Menüanzeige:
Standardanzeige: (> 1,5 s) Quittieren von Fehlermeldungen der Kontaktüberwachung
RESET
Menüanzeige:
Standardanzeige: Umschalten zwischen Standard-, Menü- und Alarmanzeige
MENU
Menüanzeige:
Navigation
Taste Navigation
INFO ESC
TEST
RESET
MENU
VMD460
Verlassen der Parametereinstellung ohne Speichern; Wechsel zur nächsthöheren
Pfeiltaste aufwärts für Parameteränderung und Scrollen
Pfeiltaste abwärts für Parameteränderung/Scrollen
-Taste Sprung in Einstellparameter; Speichern der Änderung
Funktion
Springt eine Menüebene zurück
Menüpunktanwahl (voriger); Parameterauswahl (voriger)
Werterhöhung
Menüpunktanwahl (nächster); Parameterauswahl (nächster)
Wertverminderung
Bestätigt den eingegebenen Wert
V
VMD460-NA_D00001_02_Q_XXDE / 01.2020
