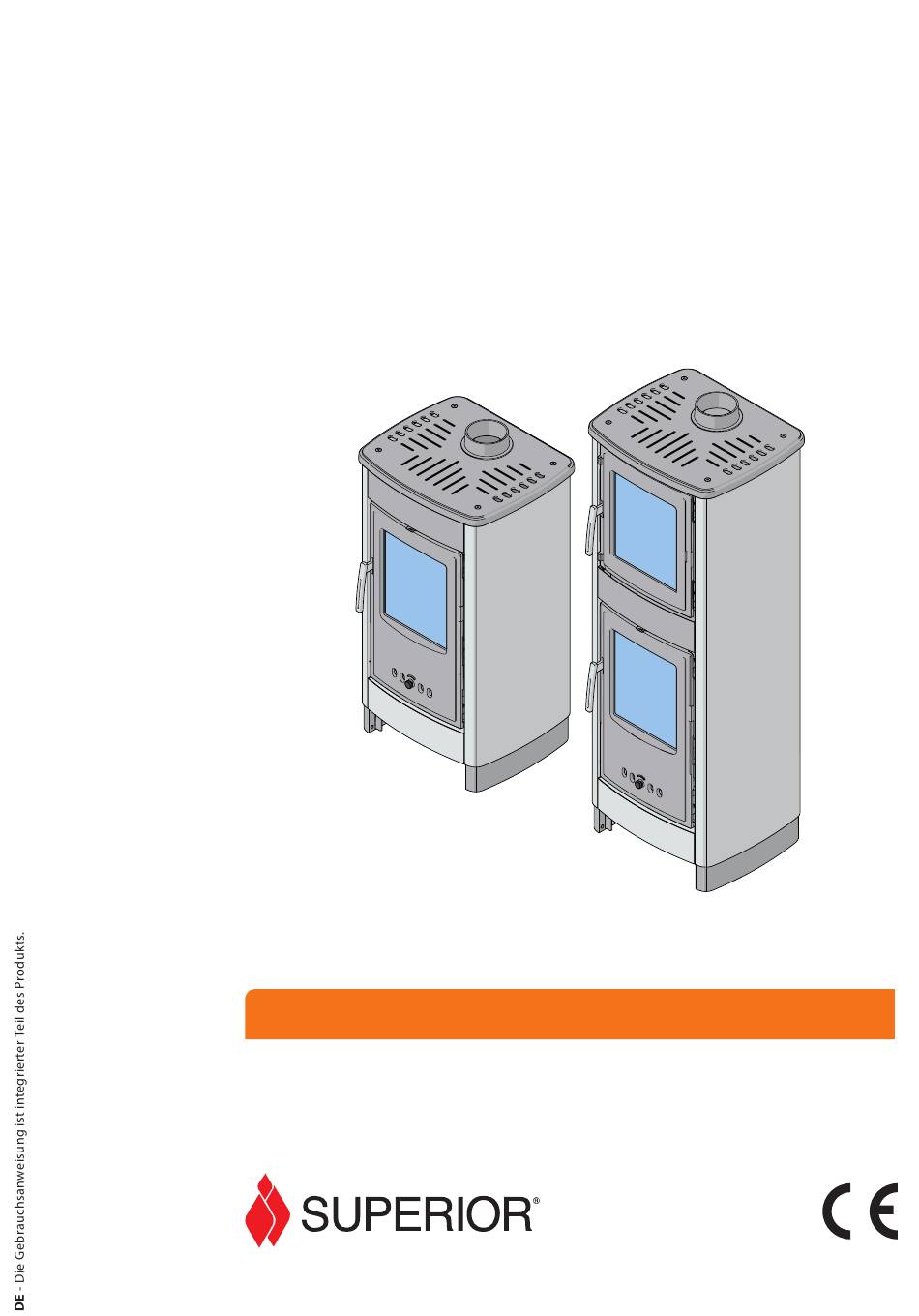

- Seite 1 Die Gebrauchsanweisung ist integrierter Teil des Produkts Holzöfen MEDEA, MALIKA SIBILLA, SAVINA GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG...
- Seite 2 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Sehr geehrte Kundin, sehr geehrter Kunde, wir möchten uns bei Ihnen dafür bedanken, dass Sie sich für unsere Produkte entschieden haben, die aus langjähriger Erfahrung und einer kontinuierlichen Forschung im Bereich der Sicherheit, Zuverlässigkeit und Leistungsfähigkeit entstehen. In dieser gelieferten Dokumentation finden Sie alle Informationen sowie nützliche Hinweise für die Nutzung Ihres Produktes mit höchster Si- cherheit und Effizienz.
-
Seite 3: Inhaltsverzeichnis
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG INHALT ALLGEMEINE HINWEISE PRODUKTINFORMATIONEN Produktbeschreibung Identifizierung der Komponenten Identifikationsdaten des Produktes Eigenschaften Zubehöre auf Anfrage Technische Daten Abmessungen BRENNSTOFF ALLGEMEINE ANLAGEN-ANGABEN Installationsort Externer Luftanschluss Schornstein Schornstein-Endstück Abgasrohr HINWEISE FÜR DEN INSTALLATION Bewegung Auspacken INSTALLATION Mindestsicherheitsabstände... -
Seite 4: Allgemeine Hinweise
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG ALLGEMEINE HINWEISE Alle lokalen Regelungen, inklusive dieser, Definition: Mit dem Begriff Anlage ist die Zusammensetzung die sich auf nationale und europäische Nor- des Geräts und alle nötigen Installationen gemeint, die wichtig men beziehen, müssen bei der Installation für den Betrieb sind, wie zum Beispiel die Luftanschlüsse, das und Anwendung des Geräts beachtet wer- gesamte Rauchabzugssystem (Abgasrohr, Schornsteinschacht,... - Seite 5 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Der Gebrauch des Geräts kann zur star- Währen den Betriebs- und / oder Kühlpha- ken Erhitzung einiger Oberflächen führen sen des Geräts könnte es zu Knackgeräu- (Glasscheiben, externe Oberflächen, Griffe, schen kommen. Das ist kein Defekt, aber Rauchdurchlaufzonen).
-
Seite 6: Produktinformationen
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG PRODUKTINFORMATIONEN Das Gerät nicht als Verbrennungsofen oder zu nicht vorgesehenen Zwecken verwen- den. PRODUKTBESCHREIBUNG Das Gerät nicht verwenden, wenn das Glas ■ ■ oder die Dichtungen der Tür beschädigt Dieses Gerät: sind. - ist ein Wärmeerzeuger für den Gebrauch von Holz als Brenn- Die Tür darf während des Betriebs nicht stoff... -
Seite 7: Identifizierung Der Komponenten
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG IDENTIFIZIERUNG DER KOMPONENTEN MEDEA MALIKA SIBILLA SAVINA Einstellung der Brennluft (sekundär) Metallstruktur Brennkammer Tür Metallstruktur Keramikglas Rauch-Umlenkblech (aus Skamolex) Griff zur Türöffnung Seitliches Umlenkblech Grillrost Gitter Rauch-Umlenkblech (aus Skamolex) Feuerebene Einstellung der Brennluft (sekundär) -
Seite 8: Identifikationsdaten Des Produktes
B MATR..- Bodenplatte - Zubehör zum Anschluss an den Rauchabzug (Rohre, Kurve, Flansch usw...) Abb. 3 Für MEDEA, MALIKA Modelle sind auch folgende Komponen- ten verfügbar: - Kondensschutzanschluss Ø 120 - Kondensschutzanschluss Ø 140 - Rauchschutzanschluss Ø 140 Für SIBILLA Modelle sind auch folgende Komponenten ver-... -
Seite 9: Technische Daten
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG TECHNISCHE DATEN Modell MEDEA MALIKA SL370-01 (n8) SL380-01 Beschreibung Maßeinheit bei Nennwärmeleistung bei Nennwärmeleistung Brennstoff Scheitholz (HP2) Scheitholz (HP2) Wärmeleistung Stündlicher Brennstoffverbrauch kg/h 1,84 Wirkungsgrad Abgastemperatur °C INHALTSSTOFFE DER RAUCHEMISSION CO auf 13% O2... - Seite 10 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Modell SIBILLA SAVINA Produkt-Typ S55F bei partieller bei partieller bei Nennwär- bei Nennwär- Beschreibung Maßeinheit Wärmeleis- Wärmeleis- meleistung meleistung tung tung Brennstoff Scheitholz (HP2) Scheitholz (HP2) Wärmeleistung Stündlicher Brennstoffverbrauch kg/h 2,53 1,19 2,46 0,99 Wirkungsgrad...
-
Seite 11: Abmessungen
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG (Werte in cm) ABMESSUNGEN MEDEA Abb. 5 96,5 92,5 12,5 12 cm A Abgasanschluß MALIKA Abb. 6 134,5 12,5 12 cm A Abgasanschluß DT2003648_H072294DE0_02... - Seite 12 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG SIBILLA Abb. 7 106,5 102,5 12,5 15 cm A Abgasanschluß SAVINA Abb. 8 144,5 12,5 15 / 18 cm A Abgasanschluß DT2003648_H072294DE0_02...
-
Seite 13: Brennstoff
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Nicht geeignete Brennstoffe BRENNSTOFF Verwenden Sie niemals feuchtes Holz oder Holz mit Pech. Folgendes kann nicht verwendet werden: Abfälle (Müll), Altpa- Die Eigenschaften und die Holzqualität beeinflussen sehr stark pier, Papierbriketts, Holzspäne oder Pressholz, faserhafte Panee- die Autonomie, die Leistungsfähigkeit, die Emissionen in die At- le, Verpackungen, lackiertes Holz oder Holzpellets mit syntheti- mosphäre und den richtigen Betrieb des Produktes... -
Seite 14: Allgemeine Anlagen-Angaben
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG ALLGEMEINE ANLAGEN-ANGABEN Der Betrieb von mehreren Geräten ist nur dann zuläs- sig, wenn die geltenden Bestimmungen und die Her- Im Folgenden werden einige Informationen zur Anlage für die steller aller Geräte dies gestatten. Installation des Geräts aufgeführt und beziehen sich auf die Pro- Wenn der Betrieb mehrerer Geräte gleichzeitig zuläs- dukte der Firma Gruppo Piazzetta S.p.A. -
Seite 15: Externer Luftanschluss
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Das Anschlussrohr zum Einzug der Brennluft in das Gerät muss die folgenden Eigenschaften haben: Im Installationsraum der Gerätes: - der Durchmesser muss mindestens gleich oder größer als der ist die Montage von Geräten mit flüssigem Brennstoff ■... -
Seite 16: Schornstein-Endstück
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG SCHORNSTEIN-ENDSTÜCK Der Schornstein, auch Schornstein-Endstück genannt, ist eine Vorrichtung die am Ende des Kamins positioniert wird, um das Verbrennungsprodukt in die Atmosphäre zu leiten. Es wird daran erinnert, dass der Schornstein: - einen nützlichen Ausgangsschnitt haben muss, der nicht gerin- H (*) ger als doppelt so groß... - Seite 17 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Der Abgasrohr darf weder durch Räume verlaufen, in denen die Installation von Verbrennungsapparaten untersagt ist, noch durch Feuerschutzräume, durch sol- che mit Brandgefahr oder Räume, die nicht zugänglich sind. Es ist verboten Metall-Schläuche, Rohre oder Schläu- ■...
-
Seite 18: Hinweise Für Den Installation
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG HINWEISE FÜR DEN INSTALLATION Die Installation und die Wartung des Produkts dürfen nur von Fachpersonal durchgeführt werden, die das Produkt ausreichend kennen. Wartung nur mit geeigneten Werkzeugen unter Be- ■ ■ achtung der geltenden Normen für Sicherheit und Ge- sundheit durchführen. -
Seite 19: Installation Der Sets Und Der Zubehöre
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Es ist verpflichtend das Produkt so aufzubauen, dass Maß (F): für Informationen zum Sicherheitsabstand, die geeigneten Abstände von den Wänden und den den Installationsmodus, zur Wartung, Sicherheit und nebenstehenden Objekten eingehalten werden. Bei Dämmung siehe die Hinweise und Angaben des Her- Missachtung der gelieferten Angaben besteht Brand- stellers der Abgasrohre. -
Seite 20: Einschalt- Und Funktionsprüfung
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Die Geräte sind zum Anschluss an ein Rauchschutzsystem für Zusatzbeschreibung des Abgasrohres Rohre von Gruppo Piazzetta S.p.A. ausgelegt. Zum Umsetzen des Abgasrohres bietet die Firma Gruppo Piazzet- ta S.p.A. konforme Rohre und Kurven mit Anschluss mit der Größe Für die Modelle SAVINA, für den Abzug Ø180 den beiliegenden des Abgasanschlußes der eigenen Produkte. -
Seite 21: Vor Dem Einschalten Des Produkts
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 10.1 ANMERKUNGEN VOR DEM ERSTEN VOR DEM EINSCHALTEN DES EINSCHALTEN PRODUKTS Vor der Inbetriebnahme des Geräts: - lesen Sie aufmerksam alle gelieferten Informationen jeglicher Vor dem Einschalten das enthaltene Zubehör (siehe Form des Produktes selbst und der eventuellen Zubehöre und Abschnitt „... -
Seite 22: Öffnung Der Tür
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 10.2 ÖFFNUNG DER TÜR Niemals zu viel Brennstoff auf ein zu kleines Glutbett und oder bei schlechtem Frisch- und Brennlufteinzug laden. Das kann zur starken Bildung von unverbrann- Die Tür während des Gerätebetriebs nur zum Laden des tem Gas/Rauch im Brennraum führen, was bei fehlen- Brennstoffes öffnen und wenn auf der Feuerebene nur der Flamme die Sicherheit beeinträchtigt. -
Seite 23: Das Produkt Starten
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Medea - wenn das Feuer gut gezündet ist, die Tür schließen und die Brennluftregelung einstellen (siehe Teil " EINSTELLUNG DER Primäre Posi- Sekundäre Bedingungen zum Ge- BRENNLUFT ") tion Position brauch - wenn nötig, die eventuellen Rauchgasregler oder Rauchgasre-... -
Seite 24: Anordnung Und Größe Des Brennstoffs
Der Handschuh ist nicht geeignet, Glut anzufassen. ■ ■ Anordnung (Aufsicht) Anordnung und Größe des Brennstoffs Pnom Ppart Pnom = Nennwärmeleistung Ppart = Partielle Wärmeleistung Medea, Malika Brennstoff: Scheitholz (HP2) Pnom Ppart ~ 1 cm DT2035214-0 Anzahl der Klötze Abb. 26 Stückgewicht (kg) -
Seite 25: Betrieb Bei Schlechten Wetterverhältnissen
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Eine verlängerte Funktion des Gerätes bei Mindestleistung kann 10.8 NUTZUNG DES OFENS eine häufigere Reinigung des Feuerraums und des Schornsteins erforderlich machen. Nur für Modelle mit Garofen. 10.6 BETRIEB BEI SCHLECHTEN Einige nützliche Empfehlungen: WETTERVERHÄLTNISSEN - den Anweisungen im Abschnitt "... -
Seite 26: Reinigung Und Wartung
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 11.1 PROGRAMMIERTE WARTUNG 11 REINIGUNG UND WARTUNG Die programmierte Wartung muss mindestens EINMAL Zur Installation oder Wartung, die den Zugang in die JÄHRLICH durchgeführt werden und vor der ersten In- Verkleidung oder die Rauchkammer oder den Zugriff betriebnahme sowie nach langem Stillstand. -
Seite 27: Reinigung Der Keramikverkleidung
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 11.4 REINIGUNG DER GLASSCHEIBE Empfohlene Frequenz Mögliche Eingriffe seitens des Nutzers Beim Einschalten ist es möglich, dass sich auf der Glasscheibe leichte Teerablagerungen bilden, die normalerweise beim Errei- Glas 1 Mal täglich chen der optimalen Verbrennung verschwinden. -
Seite 28: Entsorgen Der Asche
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 11.7 REINIGUNG DES ABGASANSCHLUSSES AM PRODUKT Die Reinigung des Abgasanschlußes wird bei Ansammlung von Dreck durchgeführt. Empfohlene Reinigungsfrequenz: siehe Abschnitt " PROGRAMMIERTE WARTUNG ". Lesen Sie aufmerksam den Abschnitt " ABGASROHR ". ■... -
Seite 29: Störungen
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Rauchaustritt Feuerraum schlechten 13 STÖRUNGEN Wetterverhältnissen MÖGLICHE URSACHEN AKTIONEN Alle Eingriffe müssen bei ausgeschaltetem Feuer und Vorgänge, die einen Kundendiensteingriff benötigen bei komplett kaltem Gerät erfolgen. Das Stromkabel Verstopftes Abzugssystem - Kontrolle und Reinigung des des Produktes und / oder der eventuell installierten Zu- fehlender Zug Abzugssystems... - Seite 30 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG Kondenswasserbildung Der Feuerraum heizt sich nicht auf MÖGLICHE URSACHEN AKTIONEN MÖGLICHE URSACHEN AKTIONEN Mögliche Eingriffe seitens des Nutzers Mögliche Eingriffe seitens des Nutzers Zündvorgang nicht adäquat Siehe Teil “ GEBRAUCH ” Brennstoffmenge unter der Die in der Anleitung angege- nötigen Menge zum Erhalt des bene Brennstoffmenge ver-...
-
Seite 31: Entsorgung Des Produktes Am Ende Der Lebensdauer
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 14.1 ELEKTROALTGERÄTE Lauter Lüfter (wenn vorhanden) MÖGLICHE URSACHEN AKTIONEN Wenn das Symbol am Gerät oder am Zu- Vorgänge, die einen Kundendiensteingriff benötigen behör, deren Verpackung oder Unterlagen sichtbar ist, bedeutet das, dass das Gerät, sein Staub oder anderes auf dem Kontrolle und Reinigung des Zubehör, seine Batterien/Akkus sowie die zu-... -
Seite 32: Zitierte Normen
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 15 ZITIERTE NORMEN Anwendungsland: EUROPÄISCHE UNION EN 13240 Raumheizer für feste Brennstoffe - Anforderungen und Prüfungen EN 1443 Abgasanlagen - Allgemeine Anforderungen EN 1457-1 Abgasanlagen - Keramik-Innenrohre - Teil 1: Innenrohre für Trockenbetrieb - Anforderungen und Prüfungen EN 1457-2 Abgasanlagen - Keramik-Innenrohre - Teil 2: Innenrohre für Nassbetrieb - Anforderungen und Prüfungen EN 1806... -
Seite 33: Anhang
GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG 16 ANHANG Datenschild: Legende Aufbau-, Bedienungs- und Wartunganleitung lesen und beachten. Model = Modell Type = Typ DoP = Leistungserklärung N.Body = Notifiziertes Prüflabor Pn = Nennwärmeleistung Pp = Partielle Wärmeleistung Pnom = Raumnennwärmeleistung Ppart = partielle Raumnennwärmeleistung Pwnom = Wassernennwärmeleistung Pwpart = partielle Wasserwärmeleistung... - Seite 34 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG DT2003648_H072294DE0_02...
- Seite 35 GEBRAUCHSANWEISUNG ZUR MONTAGE, ZUM GEBRAUCH UND ZUR WARTUNG DT2003648_H072294DE0_02...
- Seite 36 Via Montello, 22 31011 Asolo (TV) - ITALY Tel. +39.04235271 - Fax +39.042355178 www.superiorstufe.com e-mail: info@superiorstufe.com...
