E

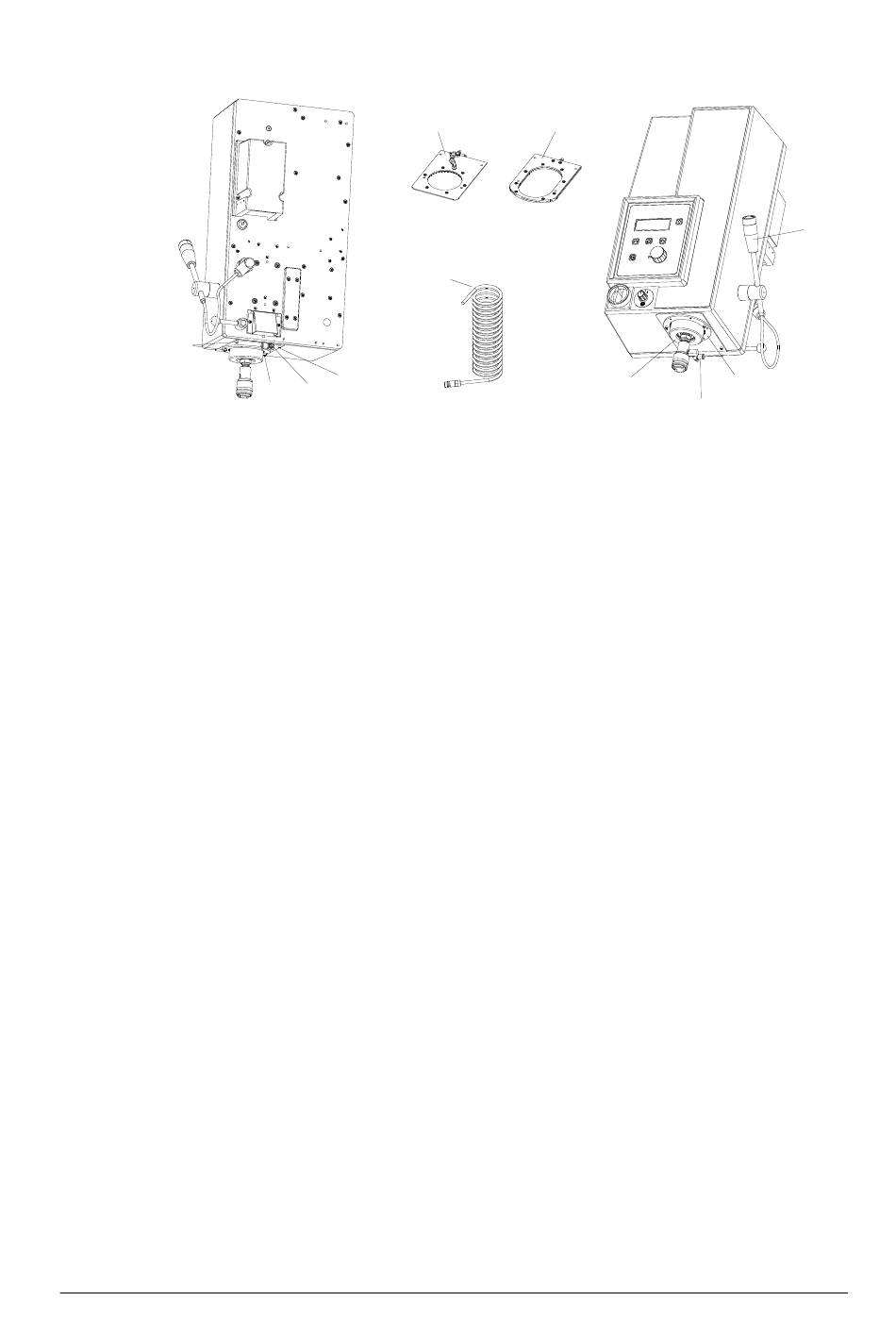

5. Luftsperre (A) für Version G8 oder
Luftsperre (B) für Version G14 und G16
über die Spindel (c) schieben und mit Schrauben (E) M3 x 12 mit Innensechskant lose
festschrauben.
6. Luftsperre so ausrichten, dass zwischen der Spindel (c) und der Luftsperre (A) oder (B) ein
gleichmäßiger Luftspalt eingehalten wird.
Die Spindel sollte zur Luftspaltkontrolle mit dem Bedienhebel (d) auf und ab bewegt werden.
7. Schrauben (E) festziehen (Achtung: Nicht zu fest! >Aluminiumgehäuse<)
8. Luftschlauch (D) an Drossel (C) anstecken und an einer Wartungseinheit mit Kondenswasser -
Abscheider anschließen; max. 8 bar.
9. Ausströmende Luft mit Drossel (C) so einstellen, dass ein leichter Luftstrom entsteht.
10. Netzstecker einstecken und Maschine einschalten.
Betriebsanleitung Gewindefertigungseinheiten / Zubehör
A
E
E
C
01/09 ab Software 4.9
B
D
A
c
C
© 2021 microtap GmbH
d
75
