DSK Doppelspindelkopf

Montage und Einstellung des Doppelkopfes
8.4.1.

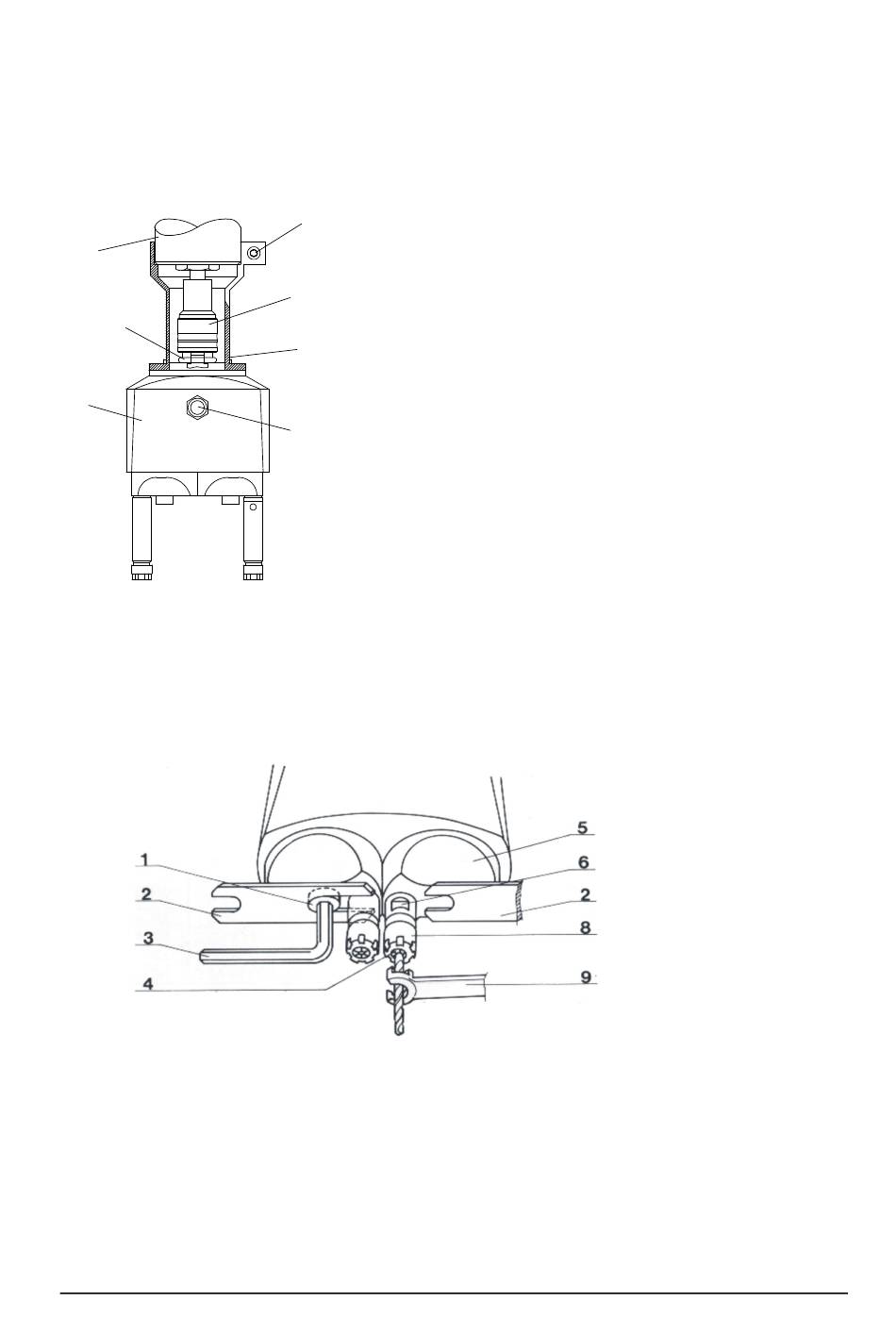

Doppelspindelkopf an der Maschine montieren

G
C
A
2. Das Spindelgehäuse mit 6kt-Schlüssel (2) drehen, bis der gewünschte Achsenabstand
erreicht ist.
3. An diesem Punkt die Zentralmutter (1) des Spindelgehäuses mit dem
6kt-Winkelschraubendreher (3) anziehen.
Betriebsanleitung Gewindefertigungseinheiten / Zubehör
F
1. Kupplungseinsatz (C) in das Schnellwechselfutter (E)
einsetzen
E
2. Doppelspindelkopf (A) mit Flansch (D) auf den Motor
(G) setzen, bis der Kupplungseinsatz (C) in den
D
Kupplungsteil des Doppelspindelkopf (A) einrastet,
evtl. auch durch Drehen in beide Richtungen.
3. Flansch durch Festziehen der Schraube (F) klemmen
B
4. Lageausgleich über den Spannhebel neu einstellen,
8.4.2.

Einstellen des Lochabstandes

1. Die Zentralmutter des Spindelgehäuses (1) mit 6kt-
Winkelschraubendreher (3) lösen.
