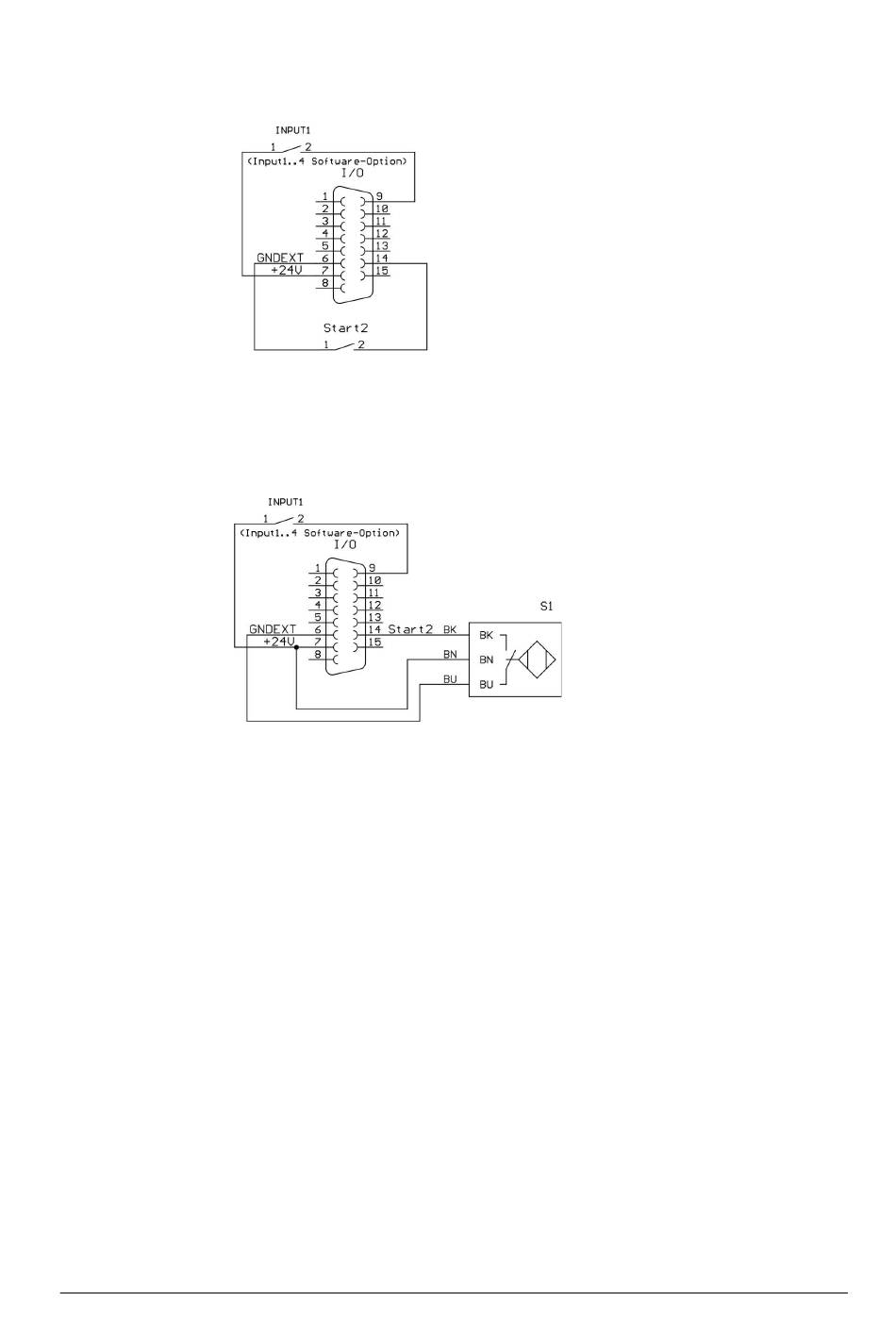

3.4.5.3 Beispiel 2A: Eingabe Signal Start2 durch Schließer
3.4.5.4 Beispiel 2B: Eingabe Signal Start2 durch Näherungsschalter Input1 (Option !)
Die Eingänge 1 ... 4 können nur mit Software-Option gelesen werden
Input 1-4 = aktive high (Die Eingänge Input 1-4 werden gegen PIN 6 GND Ext.
Start 1-2 =
Im ZAP-Mode (Start Fz, Start Auto Sz, Autostart Fz/Sz +/-) wird beim Betätigen des Schließers
(Start 2) das Pneumatikventil für den pneumatischer Z-Achsen Vorschub betätigt.
Betriebsanleitung Gewindefertigungseinheiten / Zubehör
geschalten)
aktive low (Die Eingänge Start 1-2 werden gegen PIN 7 +24V geschalten)
