ZAP Pneumatische Zustelleinrichtung
Anbau an Versionen G8 /G14 / G16
Lagedefinition: Die Bezeichnungen links und rechts sind von der Geräterückseite aus gesehen.
c
e

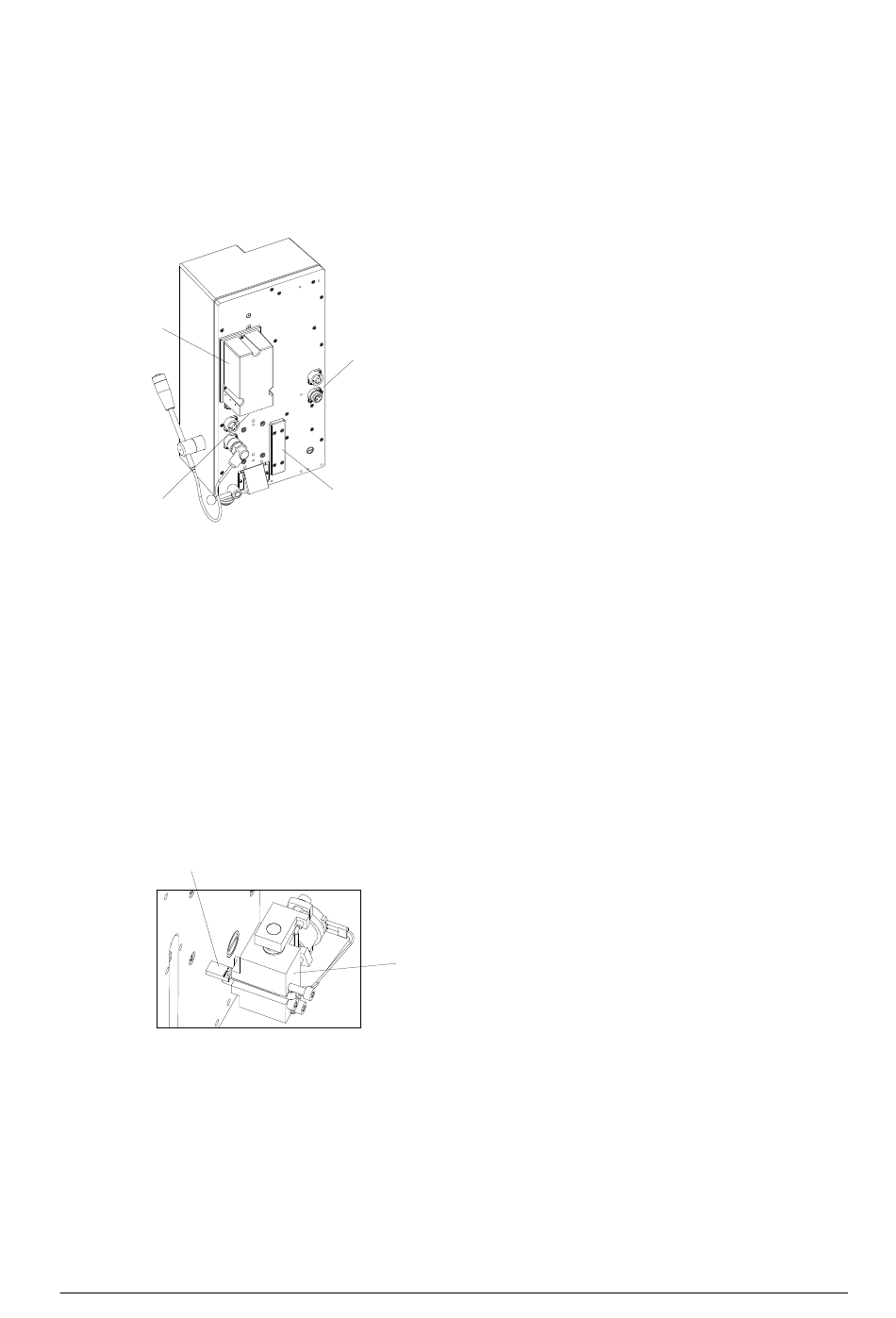

1. Maschine ausschalten.
2. Netzstecker (a) abziehen.
3. Schutzdeckel (b) an der Rückseite des Gerätekopfes abschrauben.
4. Lüfterhaube (c) abschrauben.
5. Anschnittkraftsensor (A) anbauen
-Stecker von Leitung (A16) so einsetzen, dass sich die rote Ader (Kontakt 1) rechts
befindet.
-Anschnittkraftsensor (A) mit zwei Innensechskantschrauben (A19) M4 x 40
festschrauben.
A16
Betriebsanleitung Gewindefertigungseinheiten / Zubehör
a
b
A
01/09 ab Software 4.9
