Gude GSS 700P Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für GSS 700P:
- Originalbetriebsanleitung (108 Seiten) ,
- Originalbetriebsanleitung (160 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Deutsch D
Originalbetriebsanleitung
English GB
Original Operating Instructions
Français F
Mode d'emploi original
Čeština CZ
Originální návod k obsluze
Slovenčina SK
Originálny návod na obsluhu
Nederlands NL
Originele gebruiksaanw ijzing
Italiano I
Originale del Manuale d'Uso
Magyar H
Eredeti használati utasítás
Slovenščina SLO
Originalna navodila za uporabo
Hrvatski HR
Originalne upute za korištenje
Bošnjački BIH
Originalna uputstva za upotrebu
Rom ână RO
Mod de operare - versiune originală
Български BG
Оригинално упътв ане за обслужв ане
© Güde GmbH & Co. KG - Birkichstrasse 6 - D-74549 Wolpertshausen - Deutschland
Downloaded from
www.Manualslib.com
3
14
26
38
50
62
74
86
98
110
122
134
146
manuals search engine
GSS 700P
1
#94220
Inhaltsverzeichnis
Verwandte Anleitungen für Gude GSS 700P
Inhaltszusammenfassung für Gude GSS 700P
- Seite 1 GSS 700P #94220 Deutsch D Originalbetriebsanleitung English GB Original Operating Instructions Français F Mode d’emploi original Čeština CZ Originální návod k obsluze Slovenčina SK Originálny návod na obsluhu Nederlands NL Originele gebruiksaanw ijzing Italiano I Originale del Manuale d’Uso Magyar H Eredeti használati utasítás...

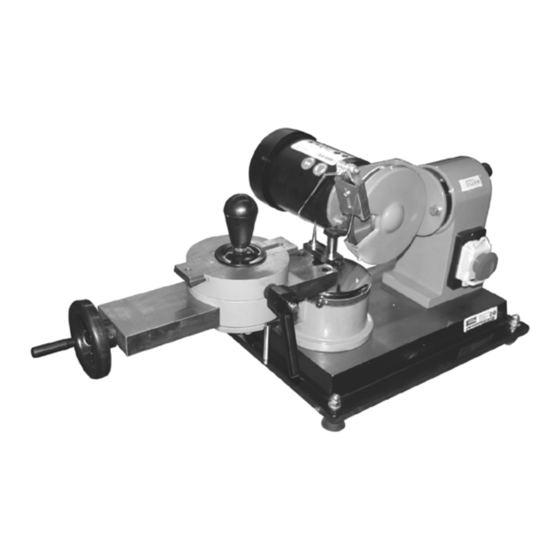

- Seite 2 Gerät Massives Sägeblattschärfgerät der Oberklasse. Zum Schärfen von hartmetallbestückten Sägeblättern von 80 – 700 mm Durchmesser. Spezial-Diamantschleifscheibe 125 mm, 7 Adapter für alle gängigen Bohrungsdurchmesser. Professionelles Schärfen aller gängigen Sägeblätter von Handkreissägen, Tischkreissägen, Brennholzsägen, etc. Lieferumfang 1. Handrad 2. Zustellschlitten 3.
-
Seite 3: Gewährleistung
Gewährleistung Die Gewährleistungszeit beträgt 12 Monate bei gewerblicher Nutzung, 24 Monate für Verbraucher und beginnt mit dem Zeitpunkt des Kaufs des Gerätes. Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der Kaufbeleg - der das Verkaufsdatum auszuweisen hat - mit Verkaufsdatum beizufügen. -
Seite 4: Verhalten Im Notfall
Verhalten im Notfall Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellst möglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. -
Seite 5: Bestimmungsgemäße Verwendung
Verpackung: Packungsorientierung Vor Nässe schützen Vorsicht zerbrechlich Oben Technische Daten: Umdrehungen in der Motorleistung Netzanschluss Gewicht Schallleistungspegel Minute Bestimmungsgemäße Verwendung Das Gerät darf ausschließlich zum Schleifen/Schärfen und Bearbeiten von Hartmetallbestückten Sägeblättern verwendet werden. Bei Nichtbeachtung der Bestimmungen, aus den allgemein gültigen Vorschriften sowie den Bestimmungen aus dieser Anleitung, kann der Hersteller für Schäden nicht verantwortlich gemacht werden. -
Seite 6: Anforderungen An Den Bediener
2.4.3 Gefährdungen durch Lärm Gefährdung Beschreibung Schutzm aßnahm e(n) Restgefahr Gehörschädigungen Längeres Arbeiten mit dem Tragen Sie stets einen Gerät kann zu Gehörschutz. Gehörschädigungen führen. 2.4.4 Gefährdung durch Werkstoffe und andere Stoffe Gefährdung Beschreibung Schutzm aßnahm e(n) Restgefahr Kontakt, Einatmung Bei großer Staubentw icklung Beim Arbeiten mit dem Gerät kann dieser zu Schädigungen... -
Seite 7: Technische Daten
Technische Daten GSS 700 P Anschluss: 230V/50 Hz Frequenz / Schutzart: IP 44 Schutzklasse: Max. Leistung P1: 370 W/P1/S6/40% Motordrehzahl: 280 min- Schleifscheibe Ø ca.: 125 x 32 mm Einstellwinkel Schleifscheibe: 2 x 30° Einstellwinkel Auflagentisch: 30° links/80° rechts Adapter für Sägeblattaufnahme: 35 mm, 30 mm, 28 mm, 25,4 mm, 25 mm, 18 mm, 16 mm Anschlusskabel: 1,5 m/H05 VV-F... -
Seite 8: Bedienung
Bedienung Grundsätzlich können Sägeblattdurchmesser von 80 mm bis 700 mm geschärft werden. Das Sägeblatt wird hierzu auf dem Zustellschlitten montiert. Der Zustellschlitten besitz drei Zentrier- bohrungen , je nach Wahl der Zentrierbohrung, können unterschiedliche Sägeblattdurchmesser montiert werden. Abb. 1 Wählen Sie zuerst die passende Zentrierbohrung, hierzu öffnen Sie die Klemmschraube Abb. - Seite 9 Ermitteln Sie zunächst den Schneidewinkel, um die Zahninnenflächen zu schärfen, diese müssen exakt parallel zur geraden Fläche der Schleif- scheibe stehen. (siehe Pfeil Abb.4 und Abb. 5) Abb. 4 Das Schärfen erfolgt durch vor und zurück- schieben des Zustellschlittens, wobei darauf zu achten ist, dass der Zustellschlitten so eingestellt ist, dass nur die Hartmetallbestückung geschärft wird und das Langloch im Schlitten als...
- Seite 10 Um nicht in das Sägeblatt zu schleifen, muss die Anschlagnadel montiert werden. Diese wird mit dem Imbusschlüssel am Auflagenbolzen justiert und arretiert. Abb. 7 Mit einem Markierstift werden die Sägezähne markiert, so kann man den Materialabtrag gut erkennen und kontrollieren. Wenn der Winkel der Schleifscheibe so eingestellt ist, dass die Zahinnenfläche gleichmäßig geschliffen wird, kann das Sägeblatt Zahn für...
- Seite 11 Bei Wechselverzahnung muss die Schleifscheibe der Neigung des Wechselzahnes angepasst werden (jeder zweite Zahn wird geschliffen). Abb. 10 Nun wird der voreingestellte Winkel in entgegengesetzter Richtung eingestellt. Jetzt können die übrigen Zähne geschärft werden. Tipp: Mit Markierstift arbeiten. Abb. 11 Sollten Sie kleine Sägeblätter schärfen, kann es ratsam sein, den Auflagenbolzen herauszudrehen.
-
Seite 12: Sicherheitshinweise Für Die Bedienung
Sicherheitshinweise für die Bedienung Ziehen Sie vor allen Wartungs-/Einstell- und Reinigungsarbeiten den Netzstecker. Ebenfalls ist nach Arbeitsende der Netzstecker zu ziehen. • Benutzen Sie das Gerät erst nachdem Sie die Bedienungsanleitung aufmerksam gelesen haben. • Beachten Sie alle in der Anleitung aufgeführten Sicherheitshinweise. •... -
Seite 13: Wechsel Der Schleifscheibe
Wechsel der Schleifscheibe Zum Wechsel der Schleifscheibe wird der Zweikant auf der Motorwelle mit einem Gabel-schlüssel arretiert, nun kann die Sicherungs-mutter auf der Motorwelle in Drehrichtung des Motors gelöst oder festgezogen werden (normales Rechtsgewinde). Abb. 13 Sicherheitshinweise für die Inspektion und Wartung Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufriedenstellendes Hilfsmittel sein. - Seite 158 EG-KONFORMITÄTSERKLÄRUNG AZONOSSÁGI NYILATKOZAT EU Hiermit erklären wir, dass nachfolgend Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari bezeichneten Geräte aufgrund ihrer Konzipierung und termék, koncepciója és tervezése, az általunk forgalomba Bauart sowie in den von uns in Verkehr gebrachten kerülő...
- Seite 159 Artikelnummer / Bezeichnung der Geräte Garantierter Schallleistungspegel Article No. / Machine description | N° de commande / Guaranteed sound power level | Niveau de puissance Désignation de l’appareil | Obj. č. / Označení přístrojů | Obj. č. / acoustique garanti | zaručená hladina akustického výkonu | Označenie prístrojov | Artikel nr.
- Seite 160 GÜDE GmbH & Co. KG Birkichstrasse 6 74549 Wolpertshausen Deutschland Tel.: +49-(0)7904/700-0 Fax.: +49-(0)7904/700-250 eMail: info@guede.com www.guede.com Downloaded from www.Manualslib.com manuals search engine...
