RECARO C 6000 IVECO Stralis Einbauanleitung Seite 193

Waarschuwing:
De bijgevoegde schroeven zijn micro-ingekapseld en mogen slechts eenmalig gebruikt worden.
Bij meervoudig gebruik verliest de micro-inkapseling zijn werking en kan het een duurzame
borging van de schroefverbinding niet meer waarborgen.
J
4. Schuif de luchtaansluiting (3) van de slang-kabelboom in de voertuigaansluiting.
5. Sluit de afvoerluchtaansluiting af met het bijgevoegde sluitstuk (6).
6. Breng de elektrische aansluiting (4) in contact met de aansluiting aan de voertuigzijde en haal ze door
de opening.
7. Monteer beide helften van de afdekking (1). Let erop dat, in de beweegrichting gezien, de
luchtaansluiting (3) rechts en het sluitstuk (6) links ligt.
8. Schroef de afdekking met de beide kruiskopschroeven (2) aan de voertuigbodem vast.
9. Leg de luchtslang in de richting van de rail aan de deurzijde en borg ze met de bijgevoegde tie-wrap (5)
aan het afsluitstuk (6).
Belangrijke opmerking:
De elektrische aansluitingen voor de stroomvoorziening (plus / min) van de stoel moeten door
geschoold personeel gemaakt worden. Zie hoofdstuk 5 schakelplan.
Let erop dat bij het verplaatsen van de stoel de luchtslang steeds in de richting van de rail aan de
deurzijde ligt.
Let erop dat de zekering bevestigd aan de kabelboom aan de zijde van de stoel onder de
afdekking ligt. Ter controle van de zekering moet de afdekking verwijderd worden.
10. Activeer het snel neerlaten.
11. Start het voertuig om de nodige perslucht voor de verdere montagestappen op te bouwen.
RECARO Automotive Seating

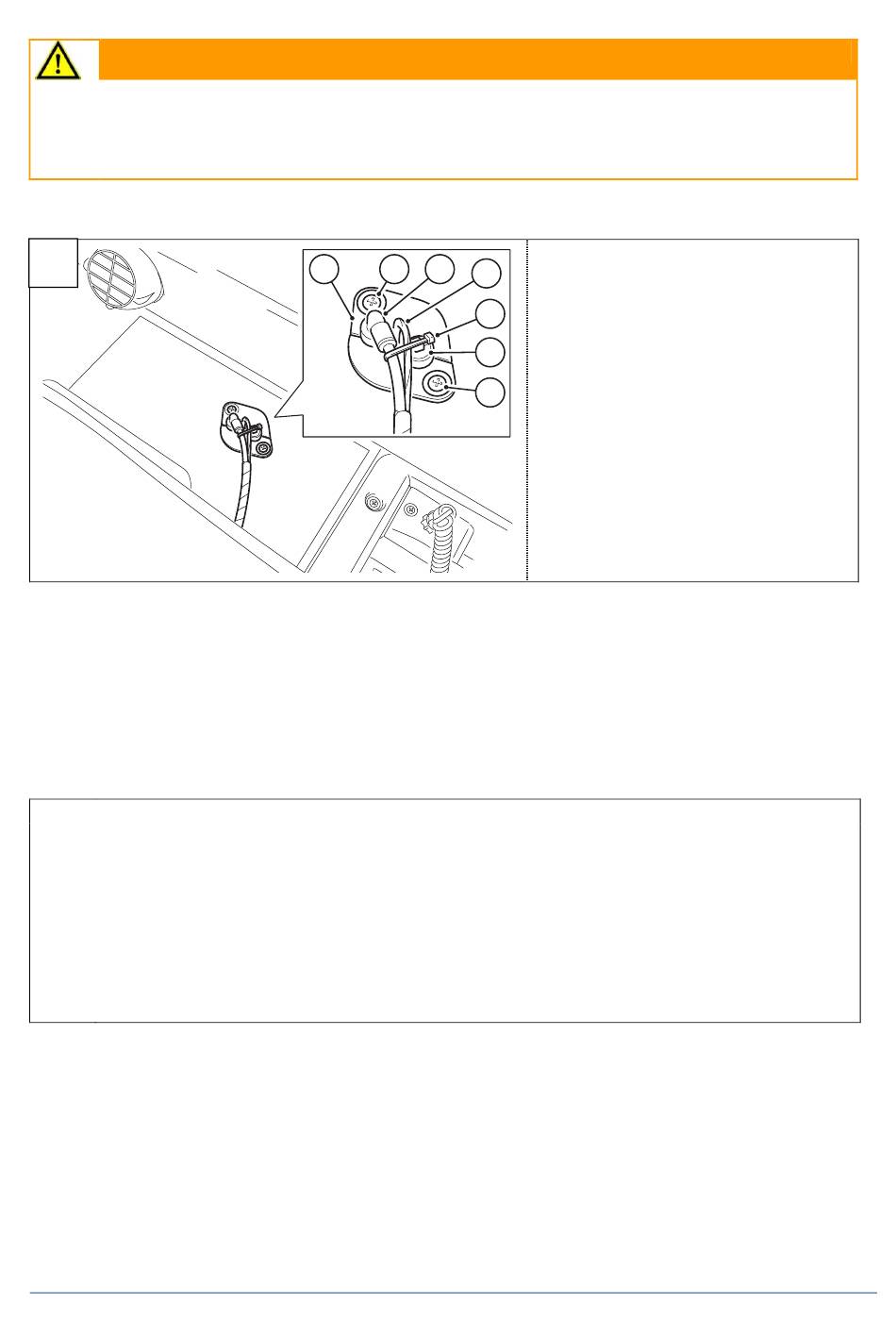

1 2 3
4
5
6
2
K0264
1 Afdekking
2 Kruiskopschroeven
3 Luchtaansluiting
4 Elektrische aansluiting
5 Tie-wraps
6 Sluitstuk
Pagina 16 van 23
