Prüfen und berichtigen Sie mit der ACE-
Diagnostikanzeige die elektrischen Funktionen der
Maschine.
Prüfen der Sicherheits-
schalter
Wartungsintervall: Bei jeder Verwendung oder
täglich
Die Sicherheitsschalter verhindern, dass der Motor
angekurbelt oder angelassen wird, wenn sich
das Fahrpedal nicht auf in der N
befindet, der Schalter zum Ein-/Auskuppeln nicht in
der A -Stellung und das Bedienelement
USKUPPELN
zum Absenken, Mähen, Anheben nicht in der
N -Stellung ist. Außerdem sollte der Motor
EUTRAL
abstellen, wenn Sie auf das Fahrpedal treten,
wenn kein Bediener auf dem Sitz sitzt oder die
Feststellbremse aktiviert ist.
ACHTUNG
Wenn die Sicherheitsschalter abgeklemmt
oder beschädigt werden, kann die Maschine
auf eine unerwartete Weise funktionieren, was
Verletzungen verursachen kann.
• An den Sicherheitsschaltern dürfen keine
Veränderungen vorgenommen werden.
• Prüfen Sie die Funktion der
Sicherheitsschalter täglich und tauschen
Sie alle defekten Schalter vor dem Einsatz
der Maschine aus.
Prüfen der Sicherheitsschalter-
funktion
1. Parken Sie die Maschine auf einer ebenen
Fläche, senken die Schneideinheiten ab,
aktivieren die Feststellbremse und stellen den
Motor ab.
2. Nehmen Sie die Abdeckung vom Armaturenbrett
ab.

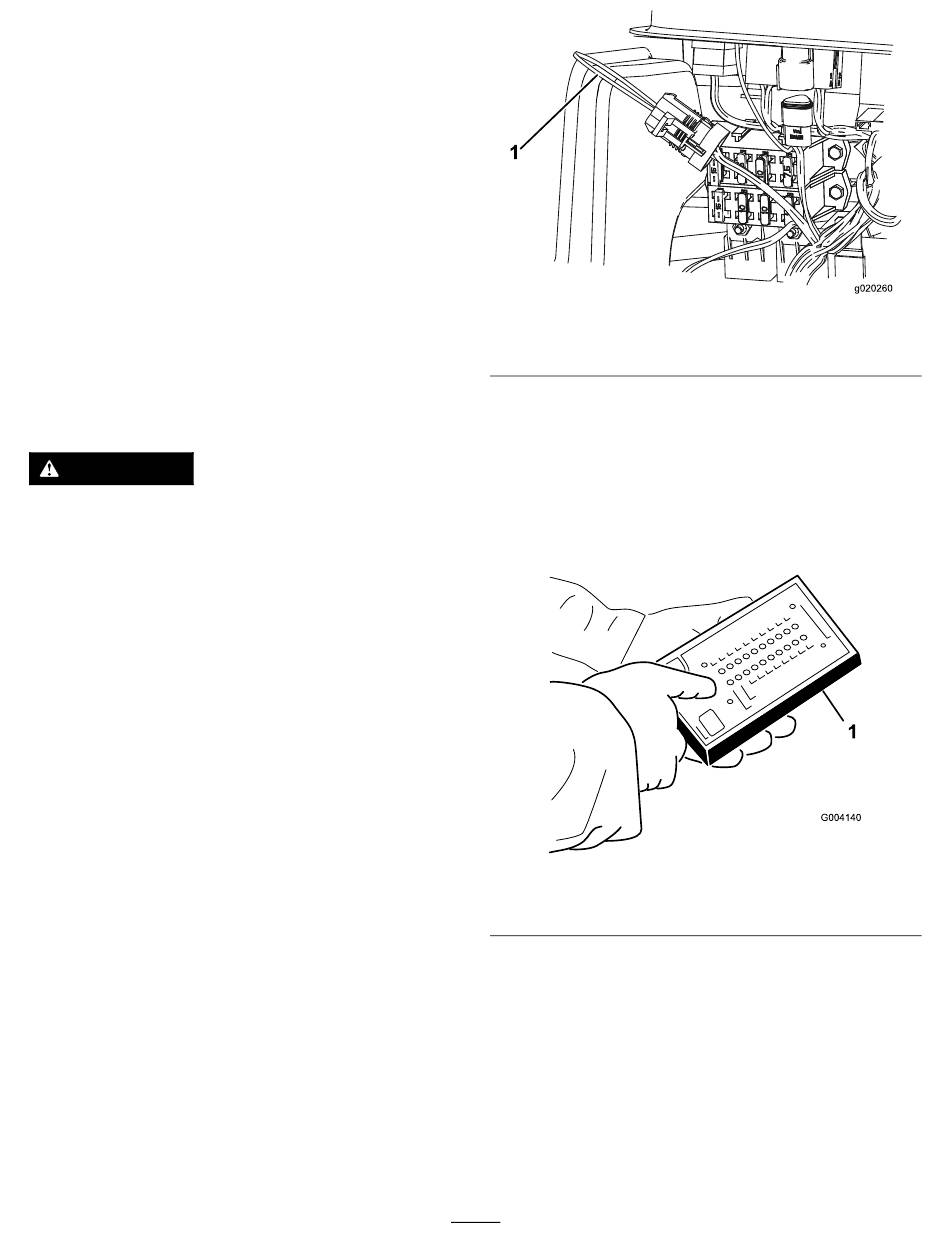

3. Ermitteln Sie den Kabelbaum und den
Rückführungsstecker
-Stellung
EUTRAL
(Bild 37).
1. Rückführungsstecker
4. Ziehen Sie den Rückführungsstecker vorsichtig
aus dem Kabelbaumanschluss.
5. Schließen Sie den Stecker der ACE-
Diagnostikanzeige an den Kabelbaum an
38).
Hinweis:
Stellen Sie sicher, dass
der richtige Overlayaufkleber auf der
Diagnostik-ACE-Anzeige angebracht ist.
1. ACE-Diagnostik
6. Drehen Sie das Zündschloss auf die
E -Stellung, lassen Sie jedoch nicht den Motor
IN
an.
Hinweis:
Der rote Text auf dem
Overlayaufkleber bezieht sich auf
Eingabeschalter und der grüne Text bezieht sich
auf Ausgaben.
7. Die LED „Angezeigte Eingaben", in der unteren
rechten Spalte des Diagnostik-ACE, sollte
aufleuchten. Wenn die LED „angezeigte
Ausgaben" aufleuchtet, drücken Sie den
32
Bild 37
Bild 38
g020260
(Bild
g004140
