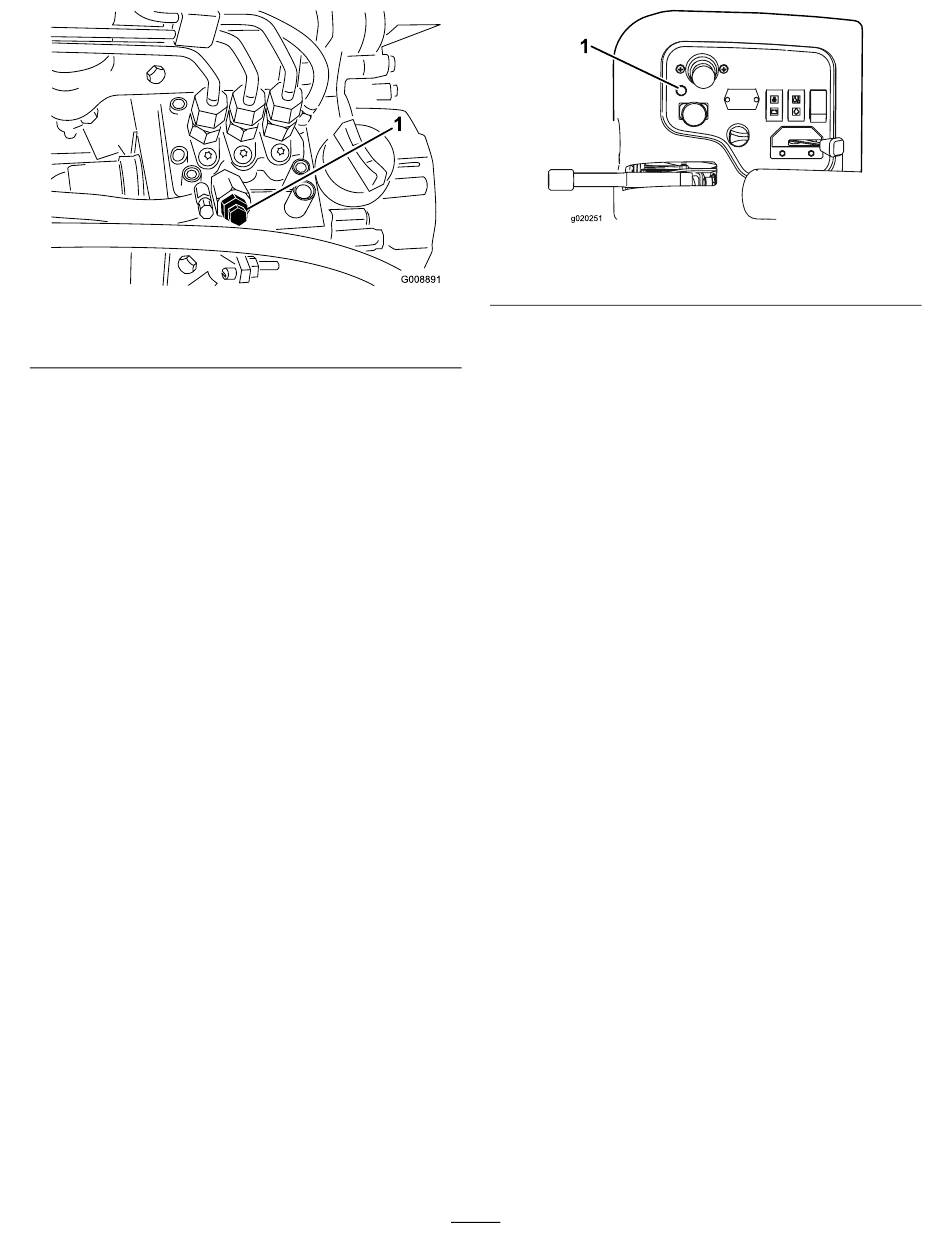

1. Entlüftungsschraube an Kraftstoffeinspritzpumpe
5. Drehen Sie den Schlüssel im Zündschloss in die
E -Stellung. Die elektrische Kraftstoffpumpe
IN
wird aktiviert und treibt die Luft an der
Entlüftungsschraube heraus.
Hinweis:
Lassen Sie den Schlüssel in
der E Stellung, bis ein ununterbrochener
IN
Kraftstoffstrom um die Schraube hervorquillt.
6. Ziehen Sie die Schraube fest und drehen Sie
den Zündschlüssel in die A
Hinweis:
Normalerweise muss der Motor nach
dem Entlüften anspringen. Wenn der Motor jedoch
nicht anspringt, können Luftblasen zwischen der
Einspritzpumpe und den Injektoren stecken; siehe
Entlüften der Einspritzdüsen (Seite
Funktion der Diagnosti-
klampe
Die Maschine besitzt eine Diagnostiklampe, die
anzeigt, ob das elektronische Steuergerät einen
elektronischen Defekt erkennt. Die Diagnostiklampe
befindet sich am Armaturenbrett
das elektronische Steuergerät richtig funktioniert und
das Zündschloss in der E
Diagnostiklampe am Steuergerät für drei Sekunden
auf und erlischt dann, um die richtige Funktion der
Lampe anzugeben. Wenn der Motor abstellt, bleibt
die Lampe an, bis Sie die Stellung des Schlüssels
ändern. Die Lampe blinkt, wenn das Steuergerät
einen elektrischen Defekt im Elektrosystem erkennt.
Die Lampe blinkt nicht mehr und wird automatisch
zurückgesetzt, wenn Sie das Zündschloss in die
A -Stellung drehen und der Defekt behoben wurde.
US
Bild 35
-Stellung.
US
46).
(Bild 36). Wenn
-Stellung ist, leuchtet die
IN
1. Diagnostiklampe
g008891
Wenn die Diagnostiklampe des Steuergeräts blinkt,
hat das Steuergerät einen der folgenden Defekte
erkannt:
•
Eine Ausgabe hat einen Kurzschluss.
•
Eine Ausgabe hat einen geöffneten Schaltkreis.
Ermitteln Sie mit der Diagnostikanzeige,
welche Ausgabe defekt ist, siehe
Sicherheitsschalter (Seite
Wenn die Diagnostiklampe nicht aufleuchtet, wenn
das Zündschloss in der E
das elektronische Steuergerät nicht. Mögliche
Ursachen sind:
•
Der Rückführungsstecker ist nicht angeschlossen.
•
Die Lampe ist durchgebrannt.
•
Die Sicherung ist durchgebrannt.
•
Sie funktioniert nicht richtig.
Prüfen Sie die elektrischen Anschlüsse,
Eingabesicherungen und die Diagnostiklampe,
um die Fehlfunktion zu ermitteln. Stellen Sie
sicher, dass der Rückmeldungsstecker fest an den
Kabelbaum angeschlossen ist.
Funktion der ACE-
Diagnostikanzeige
Die Maschine hat ein elektronisches Steuergerät,
das die meisten Maschinenfunktionen steuert.
Die Steuerung bestimmt, welche Funktion für die
verschiedenen Eingangsschalter erforderlich ist (wie
z.B. Sitzschalter, Zündschlüssel usw.) und stellt die
Ausgänge EIN, um Magnetventile oder Relais für die
gewünschte Maschinenfunktion zu aktivieren.
Um es dem elektronischen Steuergerät zu
ermöglichen, die Maschine nach Wunsch zu steuern,
müssen alle Eingabeschalter, Ausgabestromspulen
und Relais korrekt angeschlossen sein und
funktionieren.
31
Bild 36
Prüfen der
32).
-Stellung ist, funktioniert
IN
g020251
